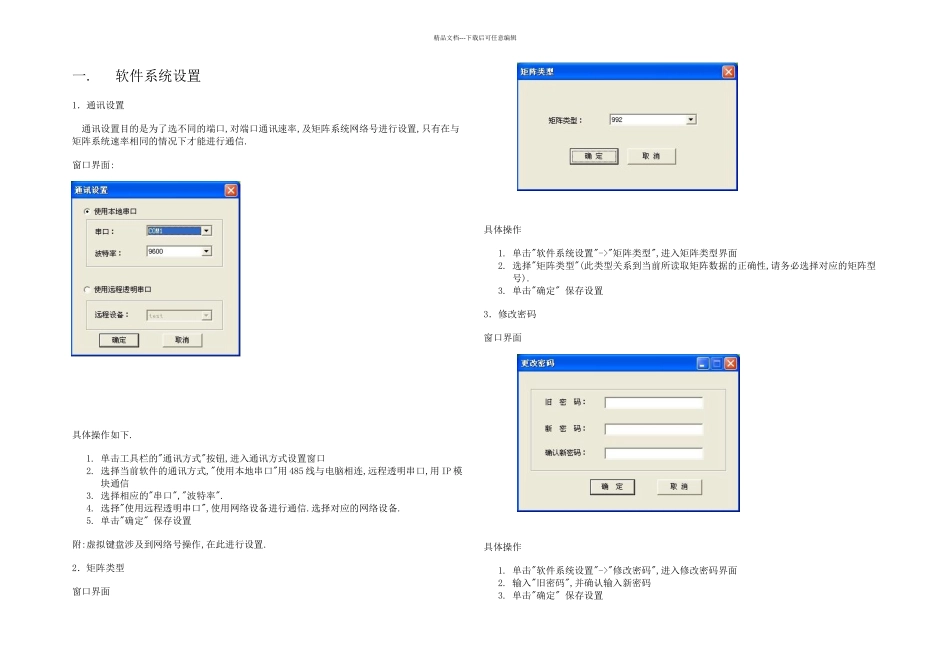

精品文档---下载后可任意编辑一. 软件系统设置1．通讯设置 通讯设置目的是为了选不同的端口,对端口通讯速率,及矩阵系统网络号进行设置,只有在与矩阵系统速率相同的情况下才能进行通信.窗口界面:具体操作如下.1. 单击工具栏的"通讯方式"按钮,进入通讯方式设置窗口 2. 选择当前软件的通讯方式,"使用本地串口"用 485 线与电脑相连,远程透明串口,用 IP 模块通信 3. 选择相应的"串口","波特率". 4. 选择"使用远程透明串口",使用网络设备进行通信.选择对应的网络设备. 5. 单击"确定" 保存设置附:虚拟键盘涉及到网络号操作,在此进行设置.2．矩阵类型窗口界面具体操作1. 单击"软件系统设置"->"矩阵类型",进入矩阵类型界面 2. 选择"矩阵类型"(此类型关系到当前所读取矩阵数据的正确性,请务必选择对应的矩阵型号).3. 单击"确定" 保存设置3．修改密码窗口界面具体操作1. 单击"软件系统设置"->"修改密码",进入修改密码界面 2. 输入"旧密码",并确认输入新密码 3. 单击"确定" 保存设置精品文档---下载后可任意编辑4．登陆/登出为防止他人任意更改系统设置,系统提供此功能,在拥有管理员权限的情况下方可操作系统.其界面如下:二. 矩阵系统设置1.时间设置设置矩阵系统时间.窗口界面具体操作:1. 单击"矩阵系统设置"->"时间设置", 2. 进入"时间设置"界面 3. 可单击"同步系统时间"按钮,与计算机系统同步时间 4. 也可手工设置矩阵时间. 5. 单击"确定",保存设置2.云台协议设置云台协议窗口界面精品文档---下载后可任意编辑具体操作:1. 单击"矩阵系统设置"->"云台协议", 2. 进入"云台协议"设置界面 3. 选择"云台协议",和对应的通信速率. 4. 单击"确定",保存设置3.网络编号设置矩阵系统网络号窗口界面具体操作:1. 单击"矩阵系统设置"->"网络编号", 2. 进入"网络编号"界面 3. 选择"网络编号 4. 单击"确定",保存设置4. 键盘数量设置矩阵系统键盘数量窗口界面精品文档---下载后可任意编辑具体操作:1. 单击"矩阵系统设置"->"键盘数量", 2. 进入"键盘数量"界面 3. 选择"键盘数量" 4. 单击"确定",保存设置三. 标题与显示1. 摄像机标题设置窗口界面具体操作1. 单击"标题与显示"->"摄像机标题" 或工具栏上的"摄像机标题"按钮,进入摄像机标题设置界面; 2. 单击"读矩阵"按钮,系统从矩阵主机读取数据并显示; 3. 单击"写矩阵"按钮,系统将当前页数据写入矩阵主机; 4. 单击"读数据库",系统从数据库中读取数据,同时...
