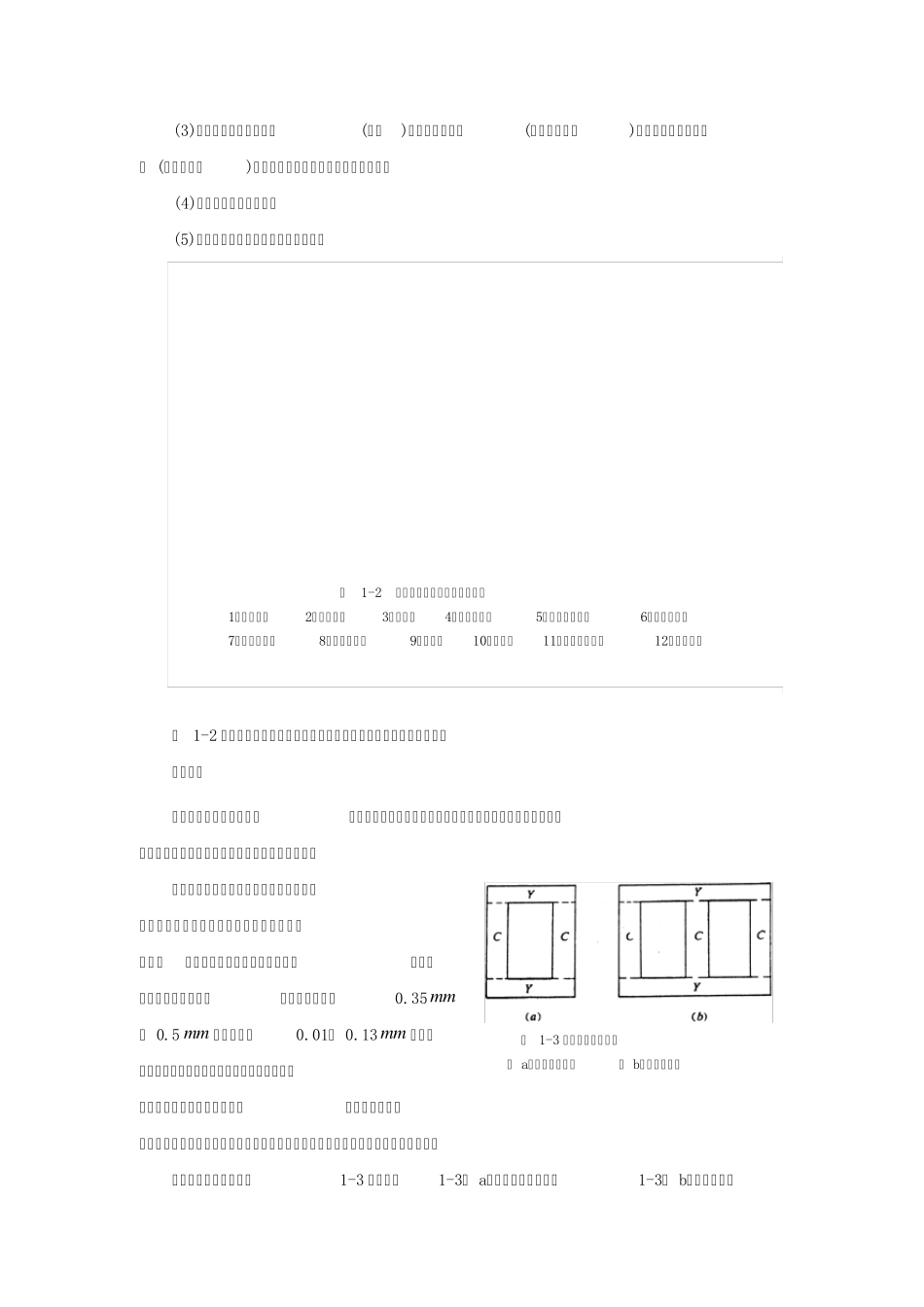

图 1-1 变压器工作原理示意图 第一章 变压器的工作原理和基本结构 变压器是一种静止的电机。它利用电磁感应原理，把一种等级的交流电压、电流转换成同频率的另一种等级的电压、电流，以供生产、生活使用。 变压器是电力系统的重要设备，在国民经济其他部门也获得了广泛的应用。本篇主要研究一般用途的电力变压器。首先简要地介绍变压器的工作原理和结构，然后着重分析变压器的运行原理、三相变压器的连接组别和变压器的并联运行等，最后对三绕组变压器、自耦变压器和分裂变压器作简要的介绍。 本章主要介绍电力变压器主要结构部件的名称及作用；变压器分类情况；变压器的基本原理和铭牌数据的意义。 第一节 变压器的工作原理及分类 一、工作原理 变压器是利用电磁感应原理工作的。如图1-1所示，以单相变压器为例，变压器的主要部件是一个闭合铁芯和套在铁芯上的两个绕组。这两个绕组具有不同的匝数且互相绝缘，两绕组间只有磁的耦合而没有电的联系。其中绕组1接交流电源，称为原绕组、一次绕组或一次侧，它是电能的输入侧；绕组2接负载，称为副绕组、二次绕组或二次侧，它是电能的输出侧。 当一次侧接到交流电源时，绕组中便有交流电流1i 流过，并在铁芯中产生与外加电压频率相同的磁动势F ，该磁动势产生沿铁芯闭合的交变主磁通 。这个交变磁通同时交链着一、二次侧。根据电磁感应定律，交变磁通 分别在一、二次侧中感应出同频率的电动势1e和2e 。 dtdNe11 dtdNe22 （ 1— 1） 式中 1N ——一次侧绕组匝数； 2N ——二次侧绕组匝数。 由于感应电动势的大小与绕组的匝数成正比，因此，改变一、二次侧的匝数即可改变二次侧的电压大小，这就是变压器的变压原理。二次侧有了电动势，便可以向负载输出电能，实现了不同电压等级电能的传递。 二、变压器的分类 变压器有不同的使用条件、安装场所，有不同电压等级和容量级别，有不同的结构形式和冷却方式，所以应按不同原则进行分类。 （ 1）按相数分：①单相变压器；②三相变压器；③多相变压器。 （ 2）按冷却方式分:①干式（自冷）变压器；②油浸自冷变压器；③油浸水冷或风冷变压器；④气体(SF6)冷却变压器。 （ 3）按绕组结构分:①单绕组变压器；②双绕组变压器；③三绕组变压器；④多绕组变压器。 （ 4） 按铁芯结构分:①芯式铁芯变压器；②壳式铁芯变压器；③ C 型、T 型及环形铁芯变压器。 （ 5）按防潮方式分:①开启式变压器；②...
