变形监测方案

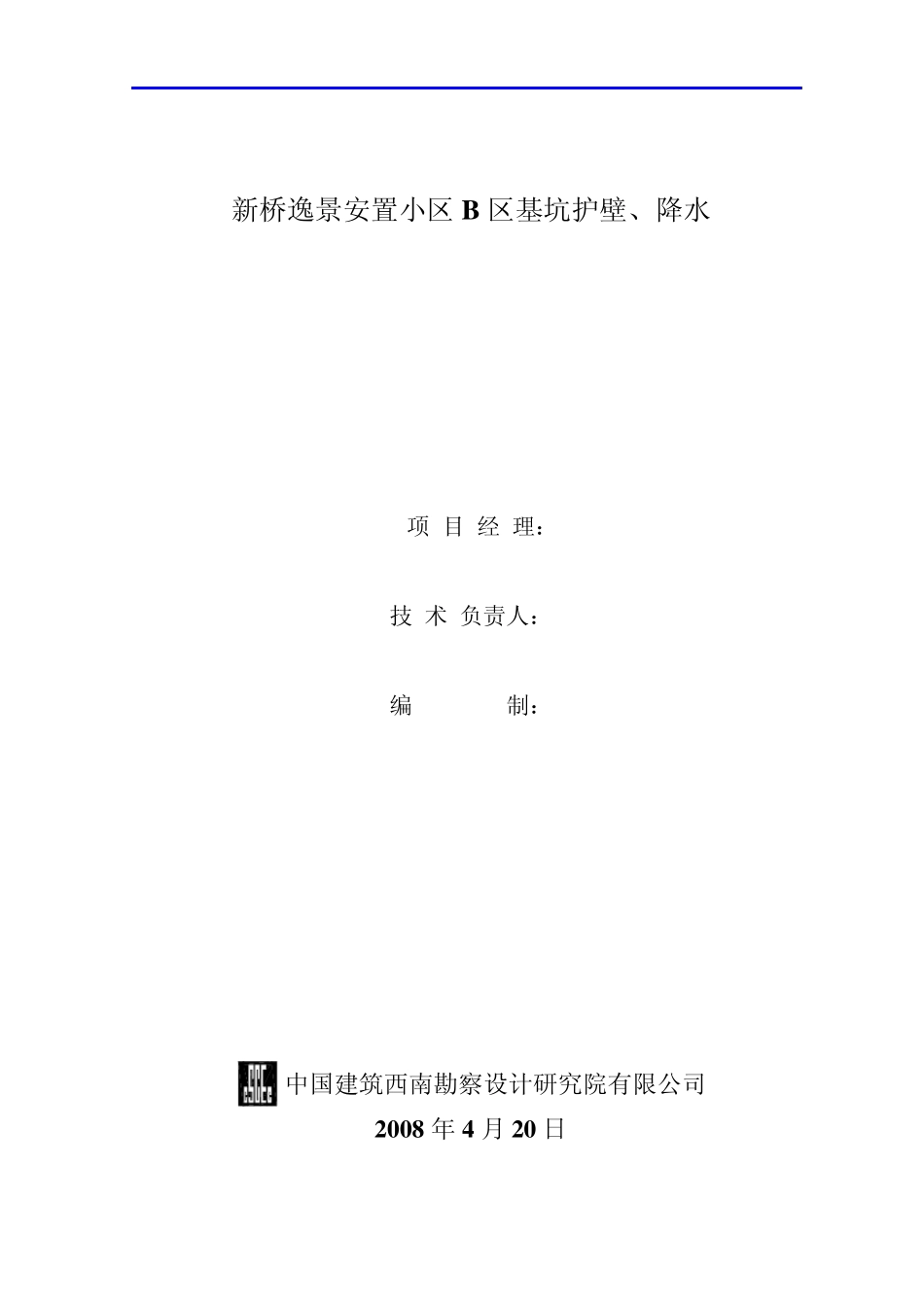

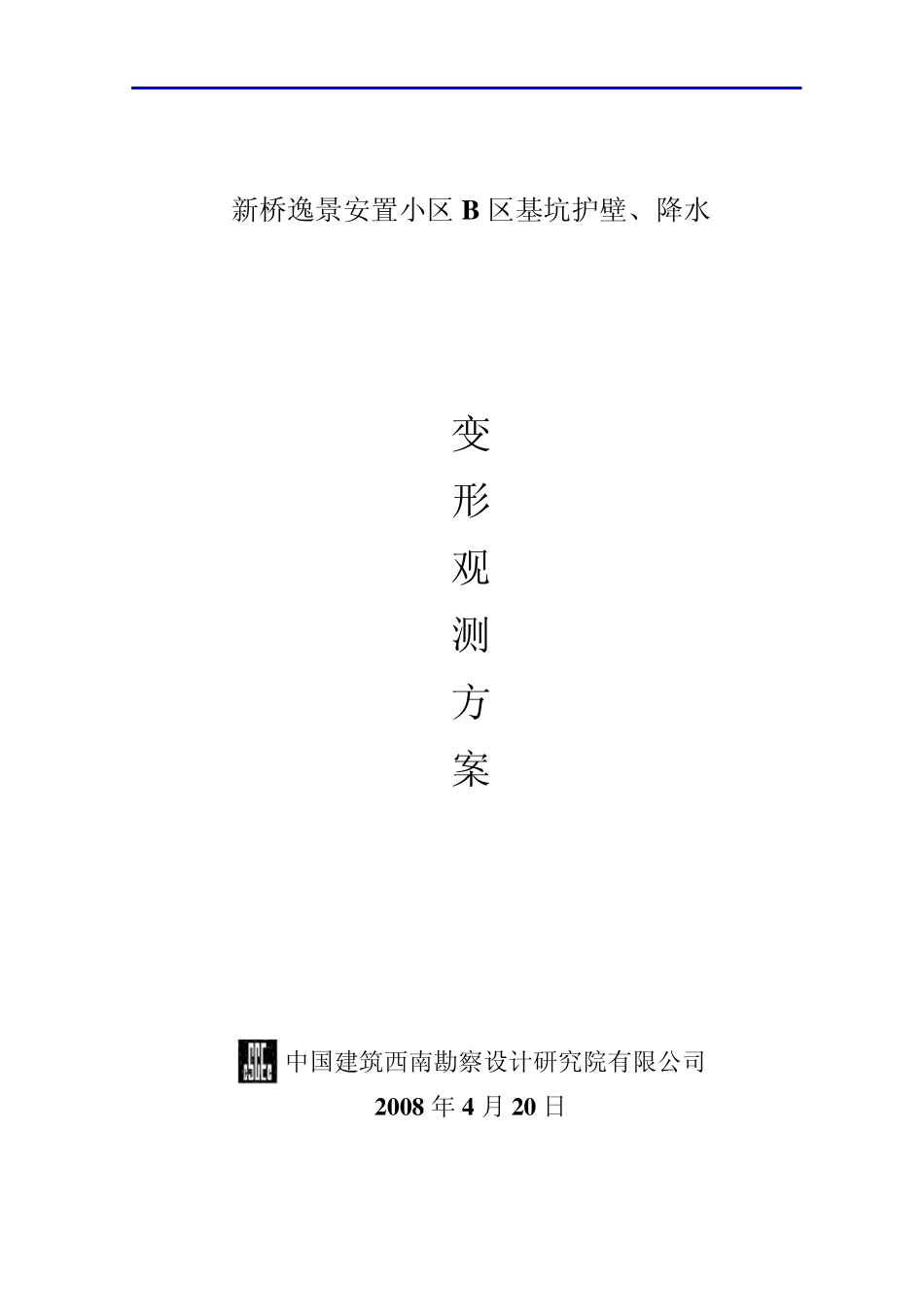

新桥逸景安置小区B 区基坑护壁、降水 变 形 观 测 方 案 中国建筑西南勘察设计研究院有限公司 2008 年 4 月 20 日 新桥逸景安置小区B 区基坑护壁、降水 项 目 经 理： 技 术 负责人： 编 制： 中国建筑西南勘察设计研究院有限公司 2008 年 4 月 20 日 新 桥 逸 景 安 置 小 区B 区 基 坑 变 形 监 测 方 案 新 桥 逸 景 安 置 小 区B 区 基 坑 变 形 监 测 方 案 中国建筑勘察设计研究院有限公司 目 录 第一部分 基坑水平位移监测方案 第二部分 参加本工程的主要技术人员 第三部分 投入本次监测任务的主要仪器设备名称 第四部分 质量保证 新 桥 逸 景 安 置 小 区B 区 基 坑 变 形 监 测 方 案 第 1页 中国建筑勘察设计研究院有限公司 第一部分 基坑水平位移监测 1 .技术方案依据 《工程测量规范》（GB50026-93） 《建筑地基基础工程质量验收规范》（GB50202-2002） 《建筑变形测量规程》（JGJ/T8-97） 《新桥逸景安置小区B区基坑护壁、降水平面图》 2 ．监测目的 有效监视基坑施工过程中的位移情况，以便即时采取预防措施；为验证建筑地基基础、工程结构设计的理论及设计参数，提供可靠的基础数据。 3 ．使用仪器： 瑞士WILD TCR802 电子全站仪，仪器参数：测距中误差2mm+2ppm，方向 中误差：±2.″0。仪器已经法定计量单位检定合格。 4 .控制点及其监测点布设 4.1 在基坑开挖区外布设2-3 个平面控制点，控制点布设在变形区外稳定可靠的地方。 4.2 在基坑上口边沿布设9 个水平位移监测点，编号为B1—B9；具体点位现场确定。（参考“点位布置图”） 5 .水平位移观测次数和周期 在基坑施工期间 2~3 天观测一次，具体时间根据施工进度确定，基坑开挖完工以后每周观测一次，若出现变形异常和雨季则增加观测频率。 6 .控制测量 6.1 控制网观测 控制网测量按四等导线要求施测，执行的技术要求如下： 新 桥 逸 景 安 置 小 区B 区 基 坑 变 形 监 测 方 案 第 2页 中国建筑勘察设计研究院有限公司 水平角方向观测法的技术要求 最小读数（″） 测回数 2C 互差 （″） 同一方向各测回较差(″) 1 6 24 测距的主要技术要求 观测 次数 总测回数 一测回读数 较差（m m ） 单程各测回 较差(m m ) 往返较差 最小读数 往 1 返 1 4 5 7 ≤2（a+b.D） 1m m 注：(a+b...
