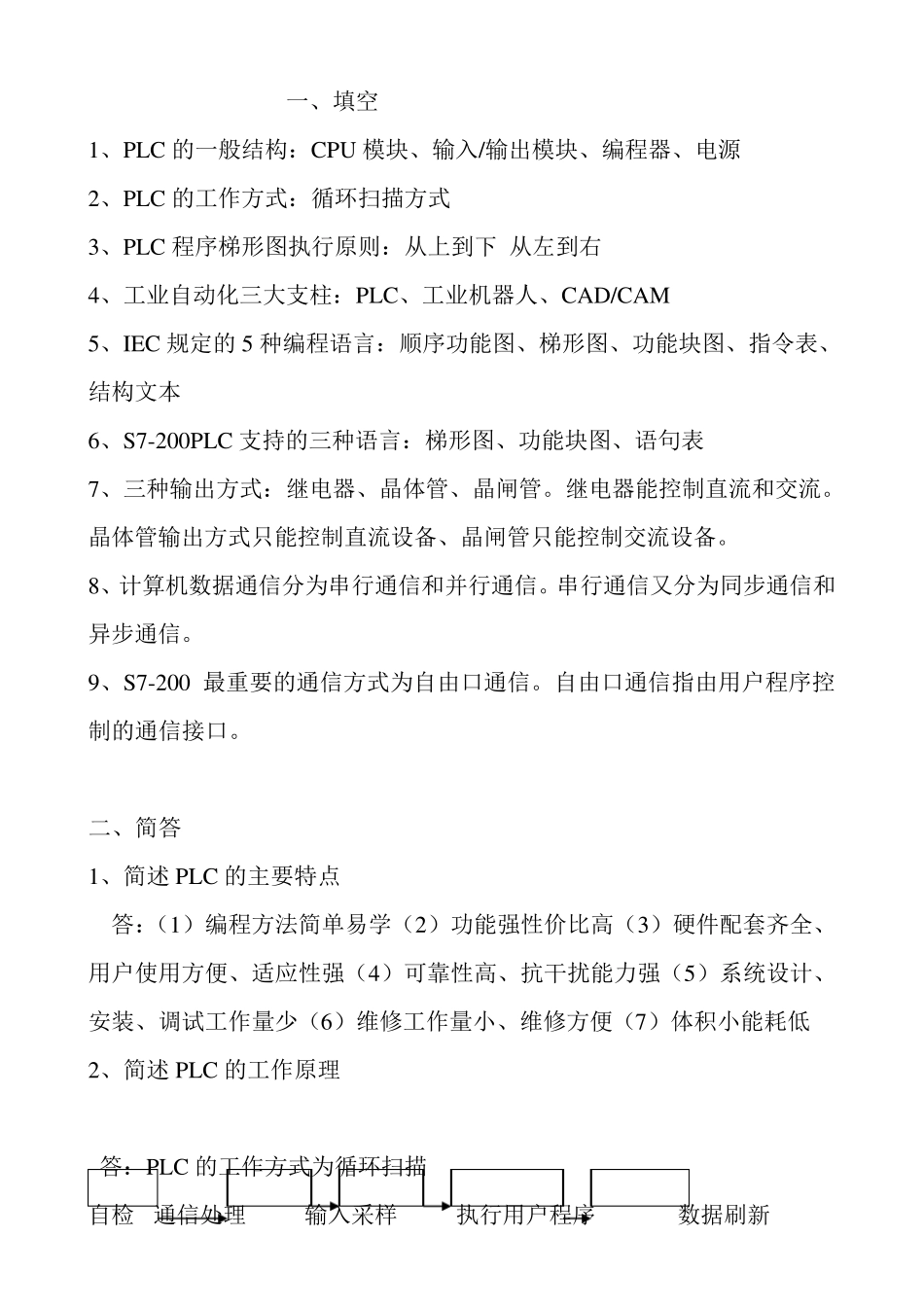

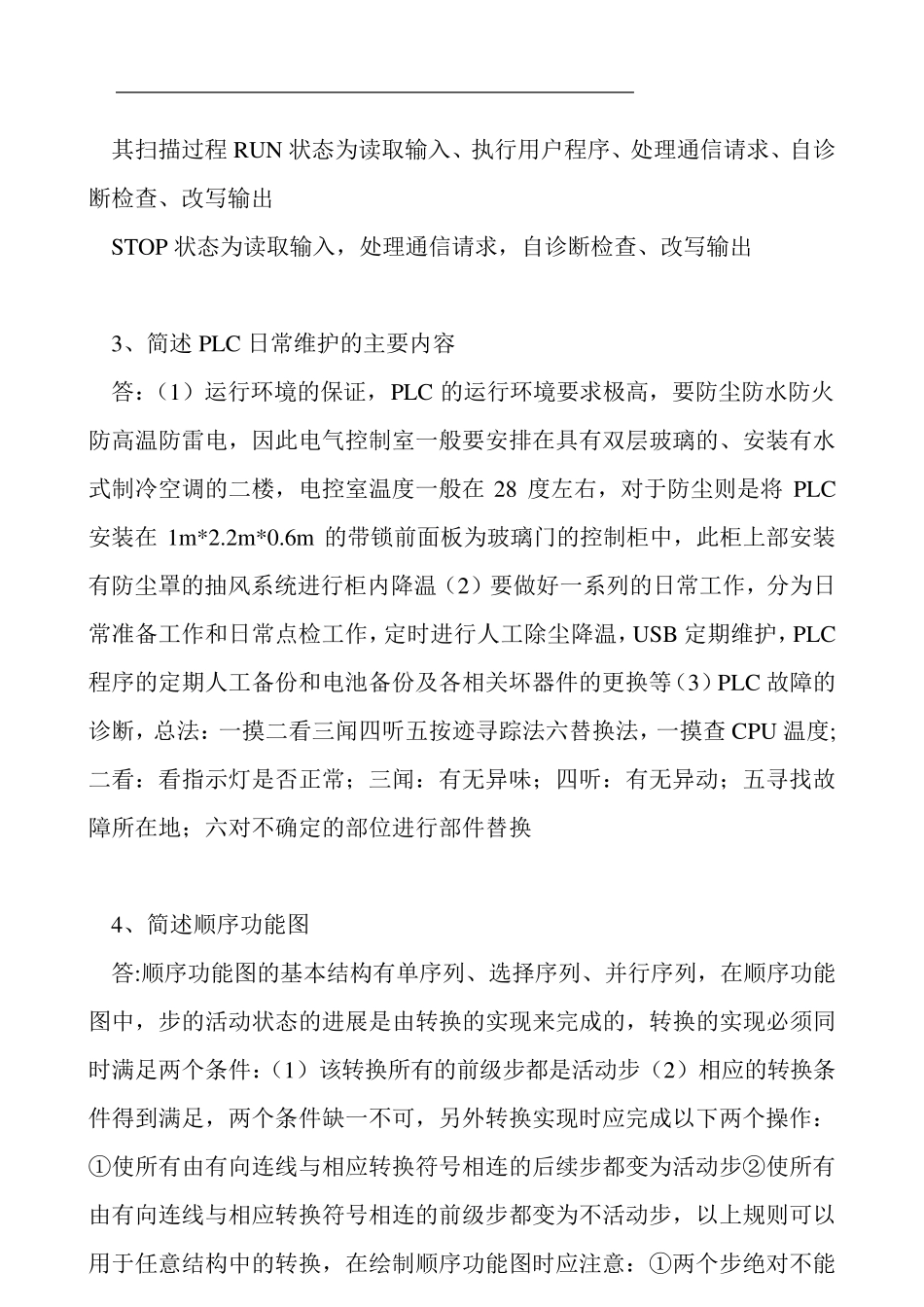

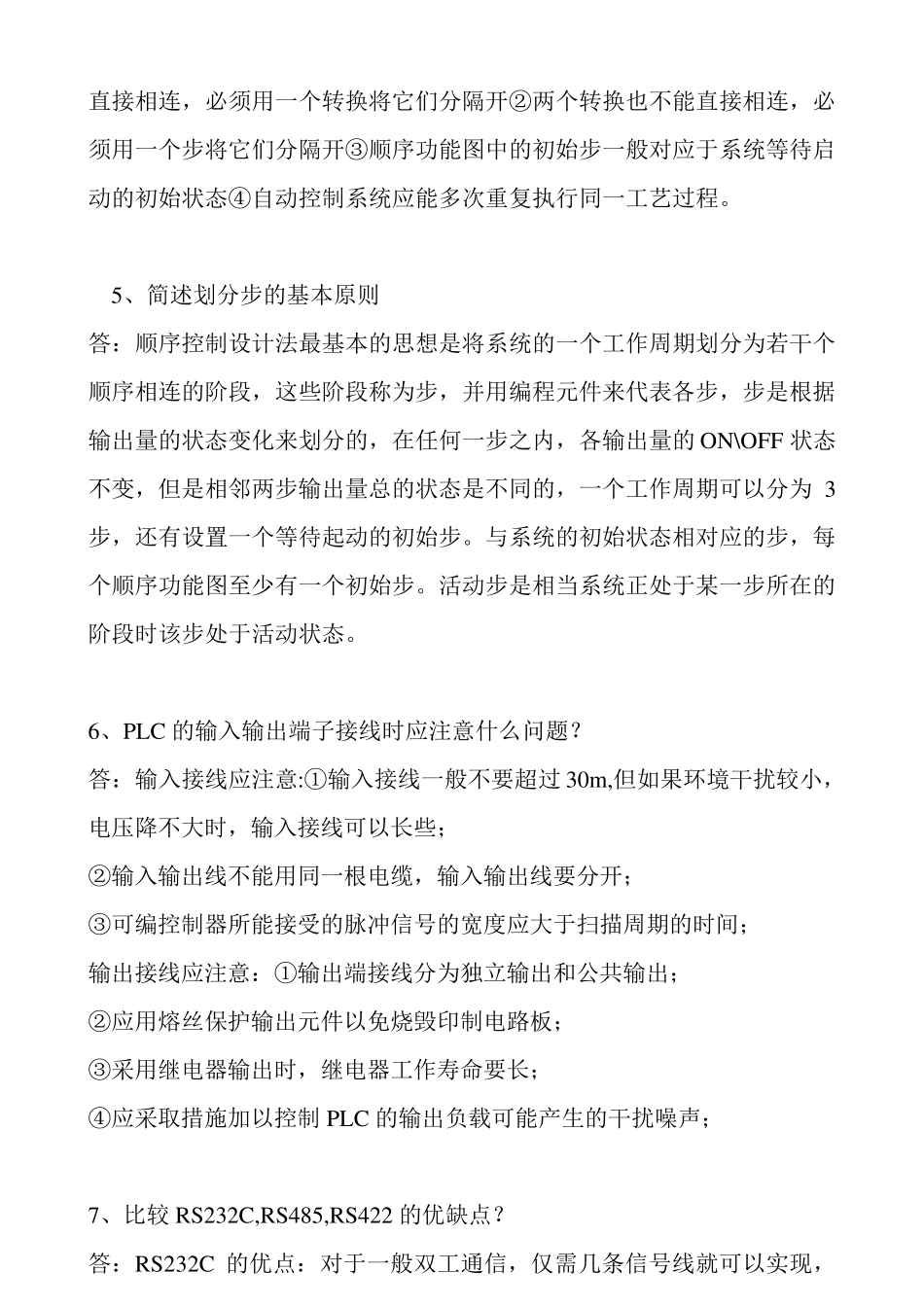

一、填空 1、PLC 的一般结构：CPU 模块、输入/输出模块、编程器、电源 2、PLC 的工作方式：循环扫描方式 3、PLC 程序梯形图执行原则：从上到下 从左到右 4、工业自动化三大支柱：PLC、工业机器人、CAD/CAM 5、IEC 规定的 5 种编程语言：顺序功能图、梯形图、功能块图、指令表、结构文本 6、S7-200PLC 支持的三种语言：梯形图、功能块图、语句表 7、三种输出方式：继电器、晶体管、晶闸管。继电器能控制直流和交流。晶体管输出方式只能控制直流设备、晶闸管只能控制交流设备。 8、计算机数据通信分为串行通信和并行通信。串行通信又分为同步通信和异步通信。 9、S7-200 最重要的通信方式为自由口通信。自由口通信指由用户程序控制的通信接口。 二、简答 1、简述 PLC 的主要特点 答：（1）编程方法简单易学（2）功能强性价比高（3）硬件配套齐全、用户使用方便、适应性强（4）可靠性高、抗干扰能力强（5）系统设计、安装、调试工作量少（6）维修工作量小、维修方便（7）体积小能耗低 2、简述 PLC 的工作原理 答：PLC 的工作方式为循环扫描 自检 通信处理 输入采样 执行用户程序 数据刷新 其扫描过程 RUN 状态为读取输入、执行用户程序、处理通信请求、自诊断检查、改写输出 STOP 状态为读取输入，处理通信请求，自诊断检查、改写输出 3、简述 PLC 日常维护的主要内容 答：（1）运行环境的保证，PLC 的运行环境要求极高，要防尘防水防火防高温防雷电，因此电气控制室一般要安排在具有双层玻璃的、安装有水式制冷空调的二楼，电控室温度一般在 28 度左右，对于防尘则是将 PLC安装在 1m*2.2m*0.6m 的带锁前面板为玻璃门的控制柜中，此柜上部安装有防尘罩的抽风系统进行柜内降温（2）要做好一系列的日常工作，分为日常准备工作和日常点检工作，定时进行人工除尘降温，USB 定期维护，PLC程序的定期人工备份和电池备份及各相关坏器件的更换等（3）PLC 故障的诊断，总法：一摸二看三闻四听五按迹寻踪法六替换法，一摸查 CPU 温度;二看：看指示灯是否正常；三闻：有无异味；四听：有无异动；五寻找故障所在地；六对不确定的部位进行部件替换 4、简述顺序功能图 答:顺序功能图的基本结构有单序列、选择序列、并行序列，在顺序功能图中，步的活动状态的进展是由转换的实现来完成的，转换的实现必须同时满足两个条件：（1）该转换所有的前级步都是活动步（2）相应的转换条件得到满足，两个条件缺一不可...
