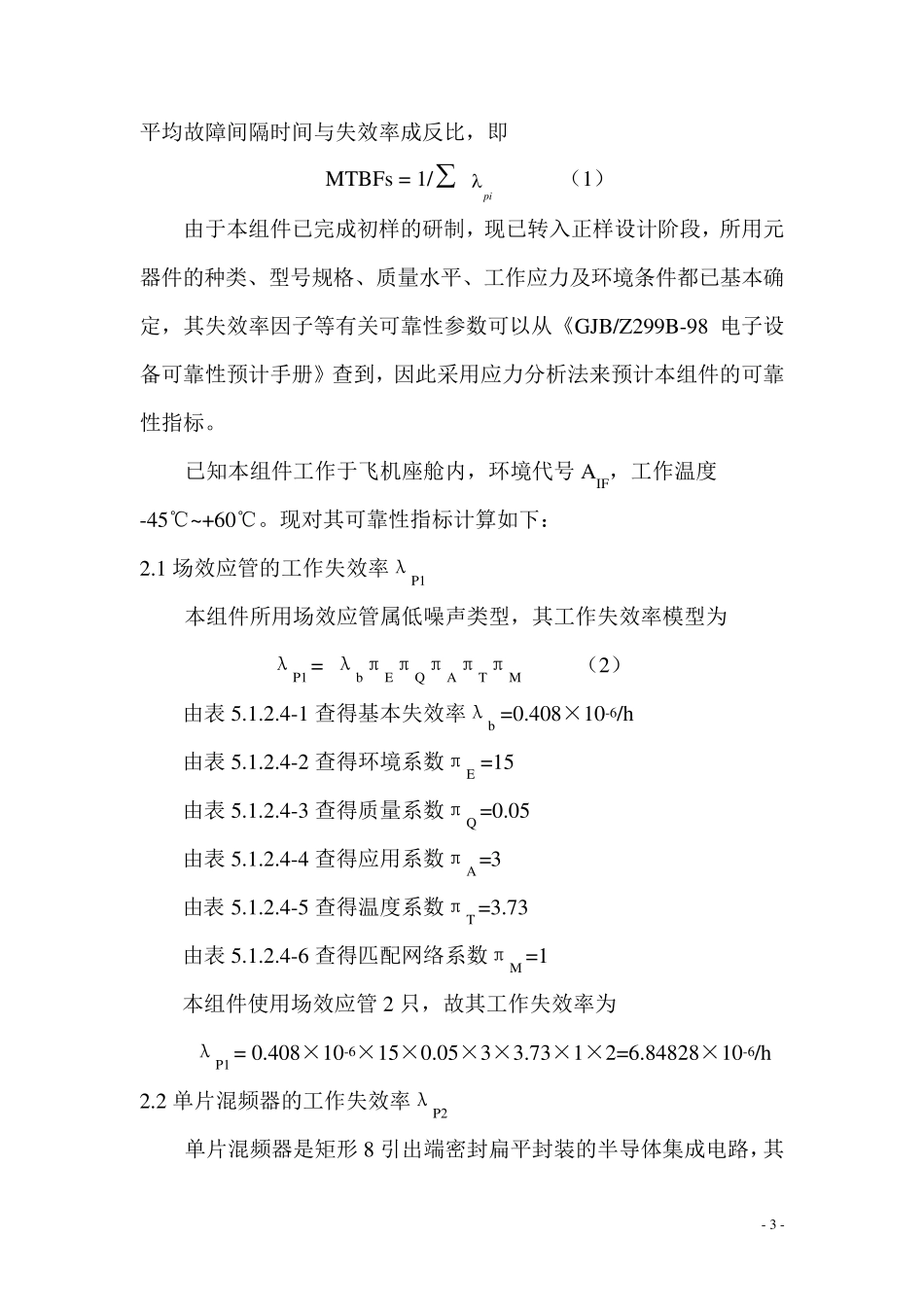

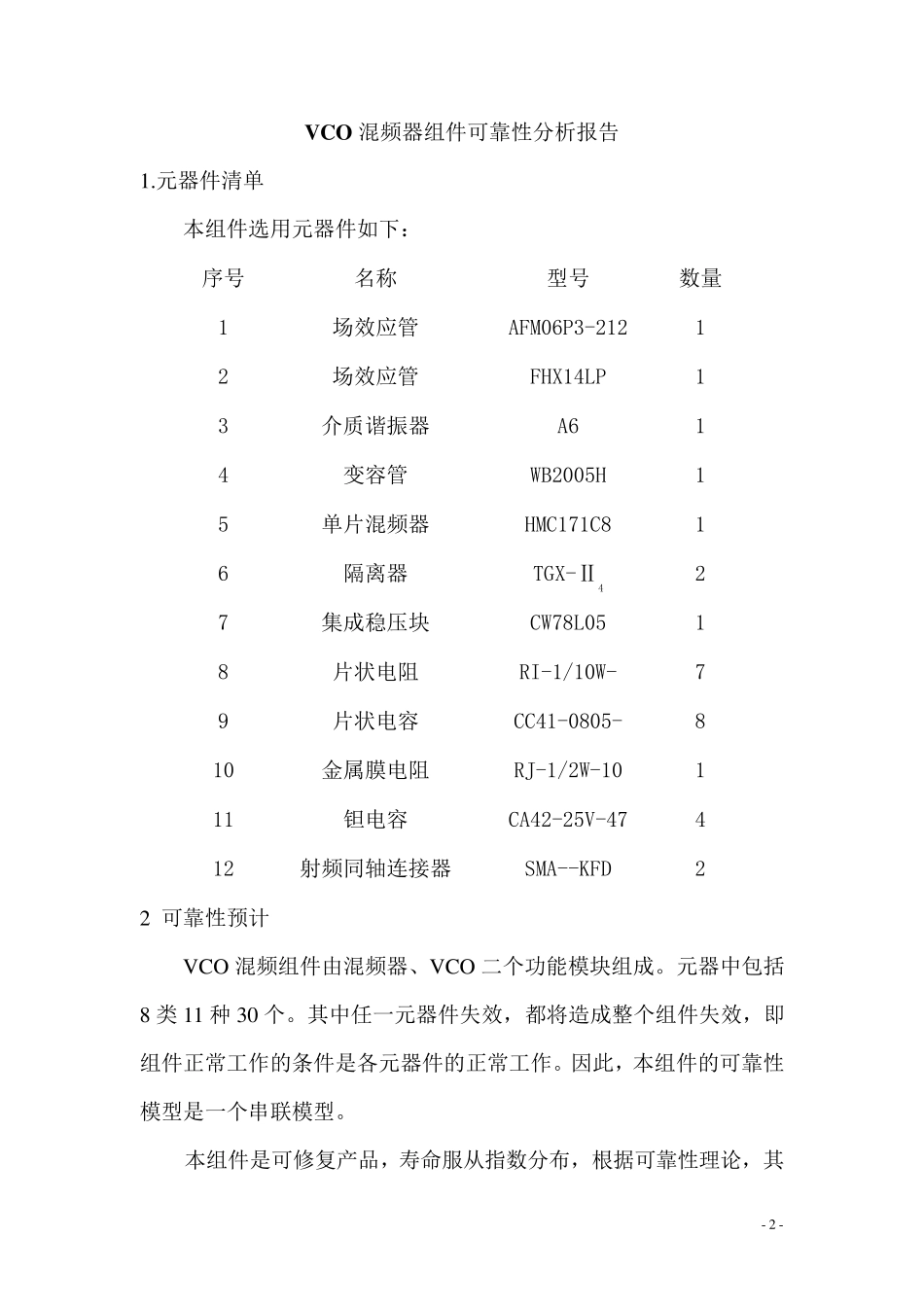

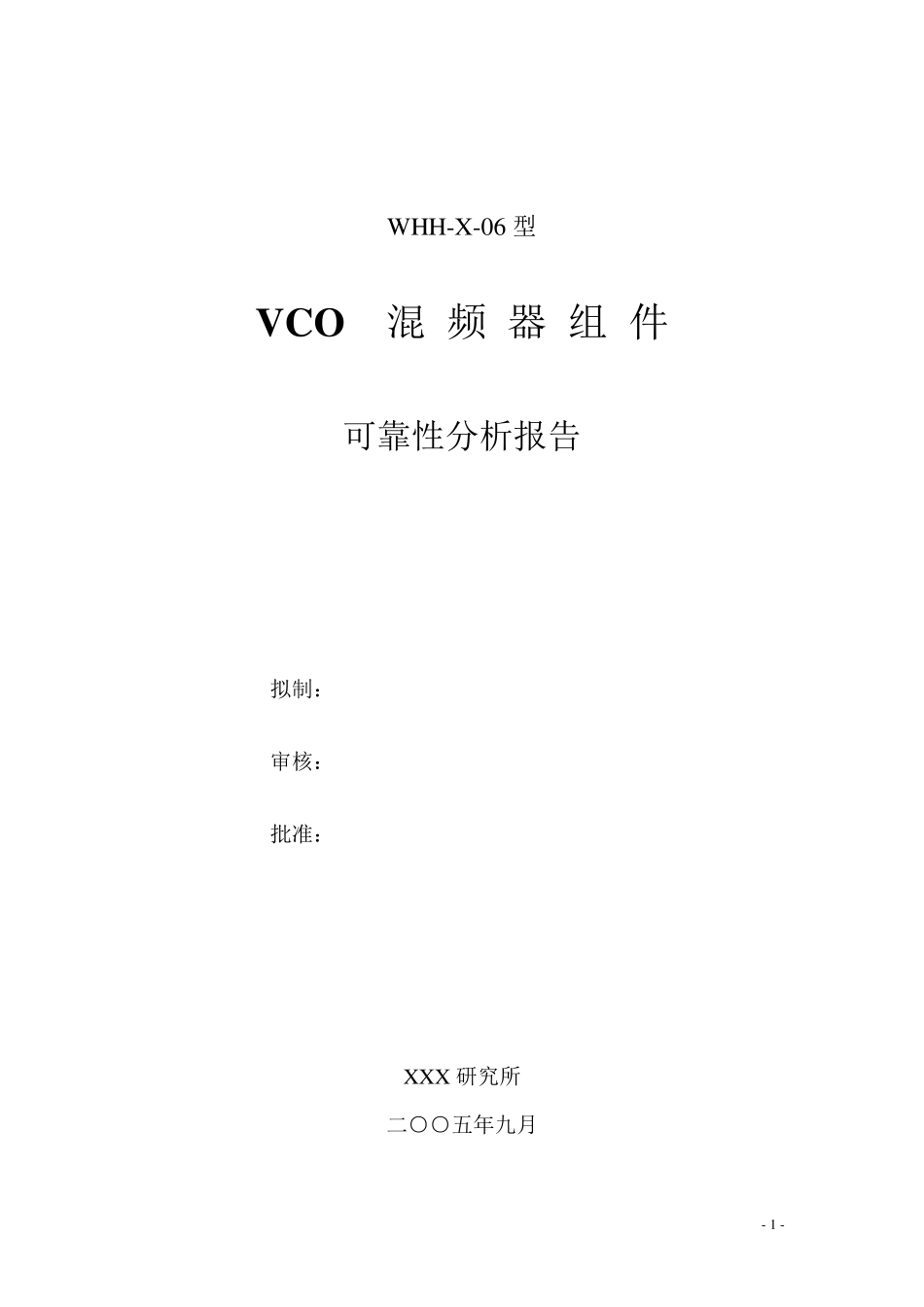

WHH-X-06 型 VCO 混 频 器 组 件 可靠性分析报告 拟制： 审核： 批准： XXX研究所 二○○五年九月 - 1 - VCO 混频器组件可靠性分析报告 1.元器件清单 本组件选用元器件如下： 序号 名称 型号 数量 1 场效应管 AFM06P3-212 1 2 场效应管 FHX14LP 1 3 介质谐振器 A6 1 4 变容管 WB2005H 1 5 单片混频器 HMC171C8 1 6 隔离器 TGX-Ⅱ4 2 7 集成稳压块 CW78L05 1 8 片状电阻 RI-1/10W- 7 9 片状电容 CC41-0805- 8 10 金属膜电阻 RJ-1/2W-10 1 11 钽电容 CA42-25V-47 4 12 射频同轴连接器 SMA--KFD 2 2 可靠性预计 VCO 混频组件由混频器、VCO 二个功能模块组成。元器中包括8 类 11 种 30 个。其中任一元器件失效，都将造成整个组件失效，即组件正常工作的条件是各元器件的正常工作。因此，本组件的可靠性模型是一个串联模型。 本组件是可修复产品，寿命服从指数分布，根据可靠性理论，其- 2 - 平均故障间隔时间与失效率成反比，即 MTBFs = 1/p i （1） 由于本组件已完成初样的研制，现已转入正样设计阶段，所用元器件的种类、型号规格、质量水平、工作应力及环境条件都已基本确定，其失效率因子等有关可靠性参数可以从《GJB/Z299B-98 电子设备可靠性预计手册》查到，因此采用应力分析法来预计本组件的可靠性指标。 已知本组件工作于飞机座舱内，环境代号AIF，工作温度 -45℃~ +60℃。现对其可靠性指标计算如下： 2.1 场效应管的工作失效率λP1 本组件所用场效应管属低噪声类型，其工作失效率模型为 λP1 = λbπEπQπAπTπM （2） 由表5.1.2.4-1 查得基本失效率λb =0.408×10-6/h 由表5.1.2.4-2 查得环境系数πE =15 由表5.1.2.4-3 查得质量系数πQ =0.05 由表5.1.2.4-4 查得应用系数πA =3 由表5.1.2.4-5 查得温度系数πT =3.73 由表5.1.2.4-6 查得匹配网络系数πM =1 本组件使用场效应管2 只，故其工作失效率为 λP1 = 0.408×10-6×15×0.05×3×3.73×1×2=6.84828×10-6/h 2.2 单片混频器的工作失效率λP2 单片混频器是矩形 8 引出端密封扁平封装的半导体集成电路，其- 3 - 工作失效率模型为。 λP2 =πQ [C1πTπV +（C2+ C3）πE] πL （3） 由表5.1.1.1-2 查得环境系数πE =17 由表5.1.1.1-3 查得质量系数πQ =0.5 由表5.1.1.1-4 查得成熟系数πL=1.0 由表5.1.1.1-6 查得温度...
