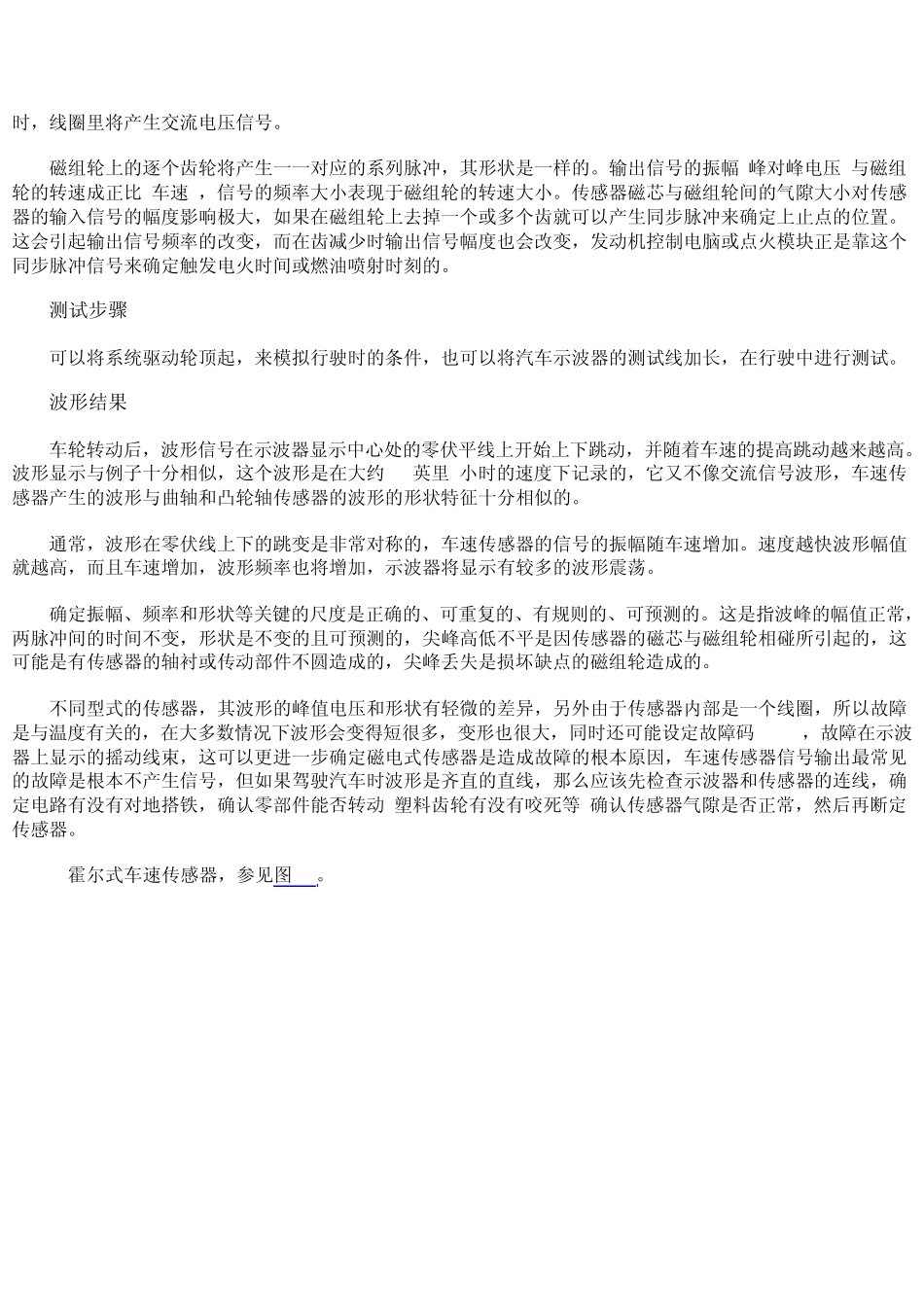

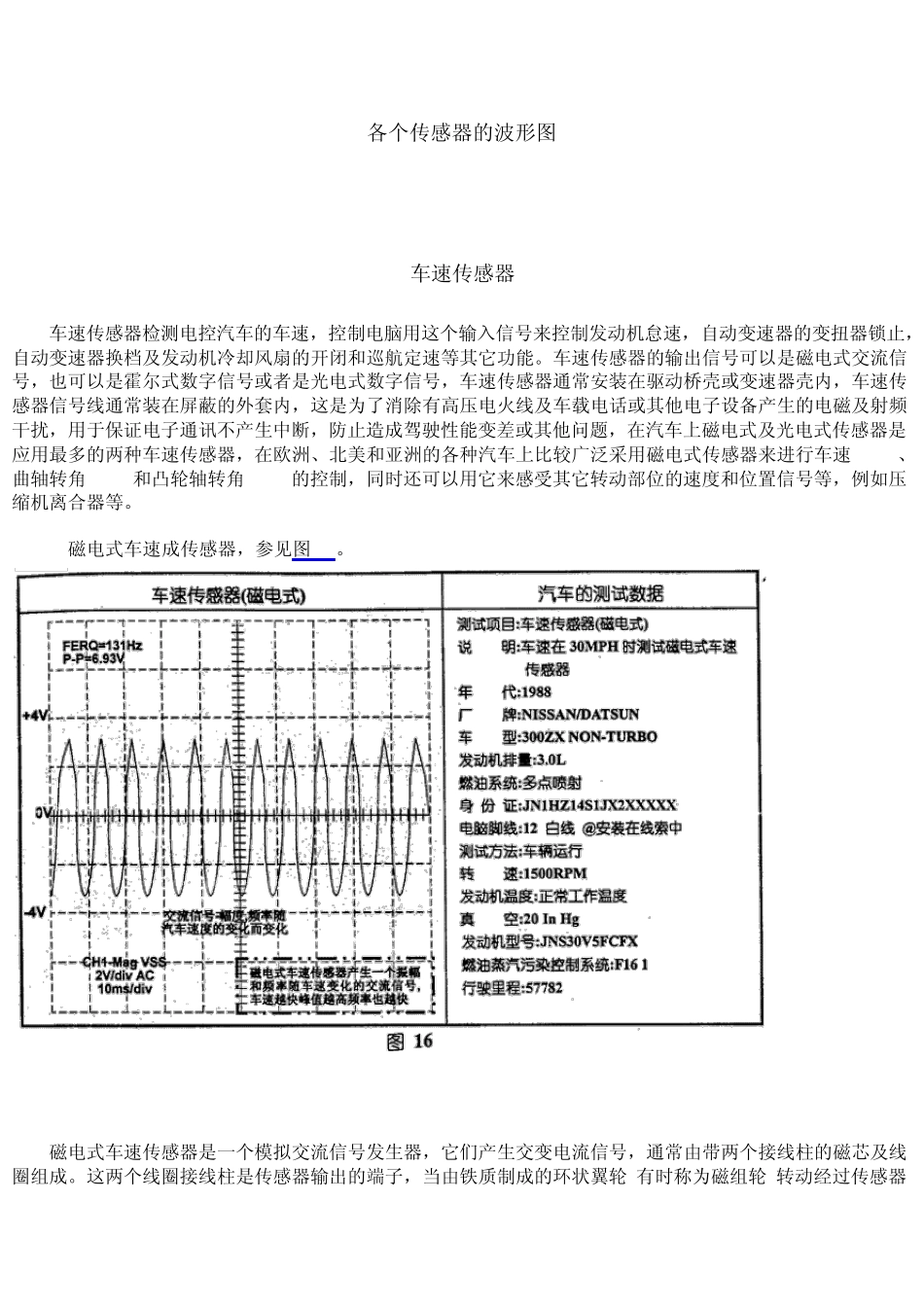

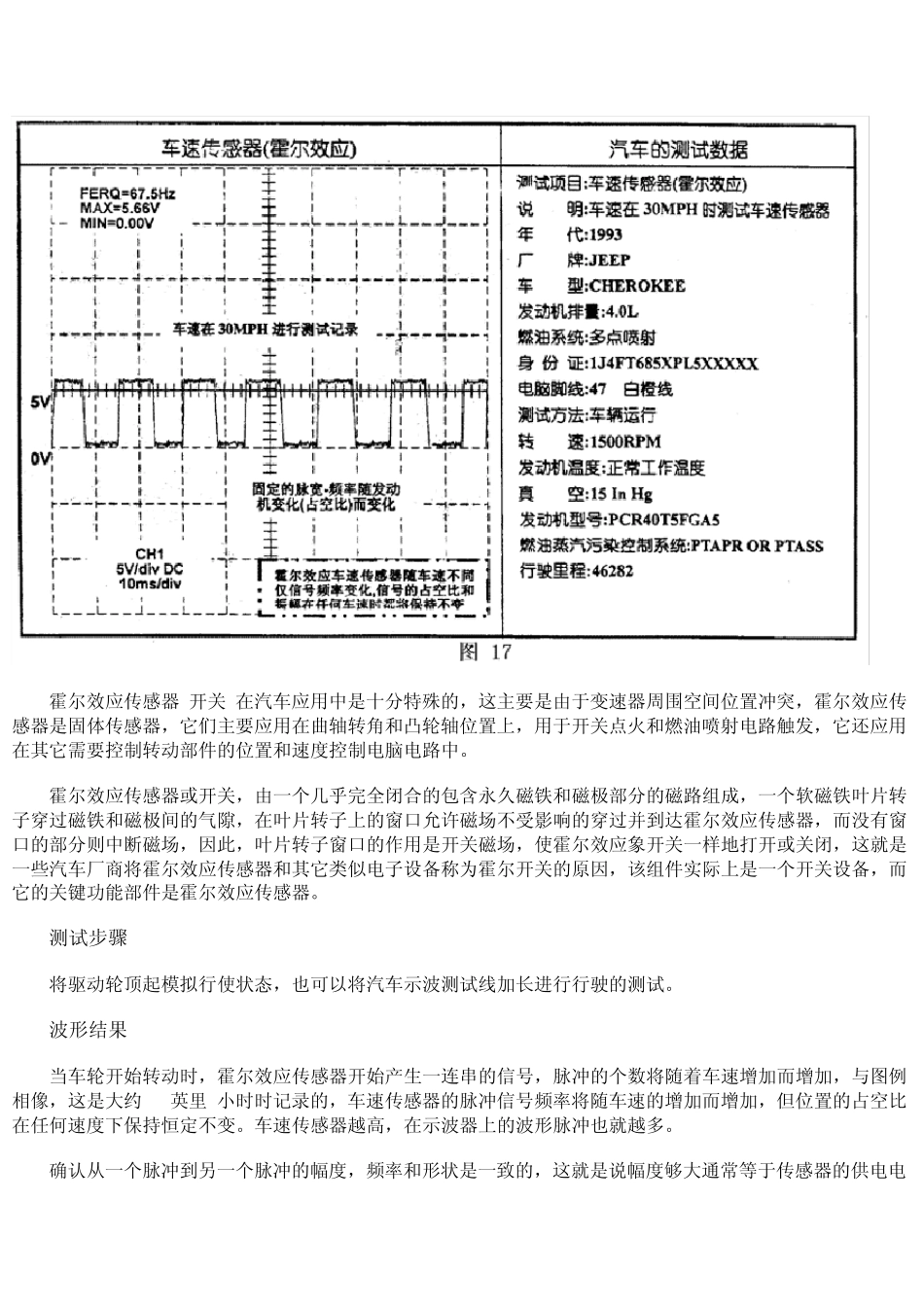

各个传感器的波形图 车速传感器 车速传感器检测电控汽车的车速,控制电脑用这个输入信号来控制发动机怠速,自动变速器的变扭器锁止,自动变速器换档及发动机冷却风扇的开闭和巡航定速等其它功能。车速传感器的输出信号可以是磁电式交流信号,也可以是霍尔式数字信号或者是光电式数字信号,车速传感器通常安装在驱动桥壳或变速器壳内,车速传感器信号线通常装在屏蔽的外套内,这是为了消除有高压电火线及车载电话或其他电子设备产生的电磁及射频干扰,用于保证电子通讯不产生中断,防止造成驾驶性能变差或其他问题,在汽车上磁电式及光电式传感器是应用最多的两种车速传感器,在欧洲、北美和亚洲的各种汽车上比较广泛采用磁电式传感器来进行车速(VSS)、曲轴转角(CKP)和凸轮轴转角(CMP)的控制,同时还可以用它来感受其它转动部位的速度和位置信号等,例如压缩机离合器等。 1)磁电式车速成传感器,参见图 16。 磁电式车速传感器是一个模拟交流信号发生器,它们产生交变电流信号,通常由带两个接线柱的磁芯及线圈组成。这两个线圈接线柱是传感器输出的端子,当由铁质制成的环状翼轮(有时称为磁组轮)转动经过传感器时,线圈里将产生交流电压信号。 磁组轮上的逐个齿轮将产生一一对应的系列脉冲,其形状是一样的。输出信号的振幅(峰对峰电压)与磁组轮的转速成正比(车速),信号的频率大小表现于磁组轮的转速大小。传感器磁芯与磁组轮间的气隙大小对传感器的输入信号的幅度影响极大,如果在磁组轮上去掉一个或多个齿就可以产生同步脉冲来确定上止点的位置。这会引起输出信号频率的改变,而在齿减少时输出信号幅度也会改变,发动机控制电脑或点火模块正是靠这个同步脉冲信号来确定触发电火时间或燃油喷射时刻的。 测试步骤 可以将系统驱动轮顶起,来模拟行驶时的条件,也可以将汽车示波器的测试线加长,在行驶中进行测试。 波形结果 车轮转动后,波形信号在示波器显示中心处的零伏平线上开始上下跳动,并随着车速的提高跳动越来越高。波形显示与例子十分相似,这个波形是在大约30英里/小时的速度下记录的,它又不像交流信号波形,车速传感器产生的波形与曲轴和凸轮轴传感器的波形的形状特征十分相似的。 通常,波形在零伏线上下的跳变是非常对称的,车速传感器的信号的振幅随车速增加。速度越快波形幅值就越高,而且车速增加,波形频率也将增加,示波器将显示有较多的波形震荡。 确定振幅、频率和形状等关键的尺度是正确的、可重复的、有规则的...
