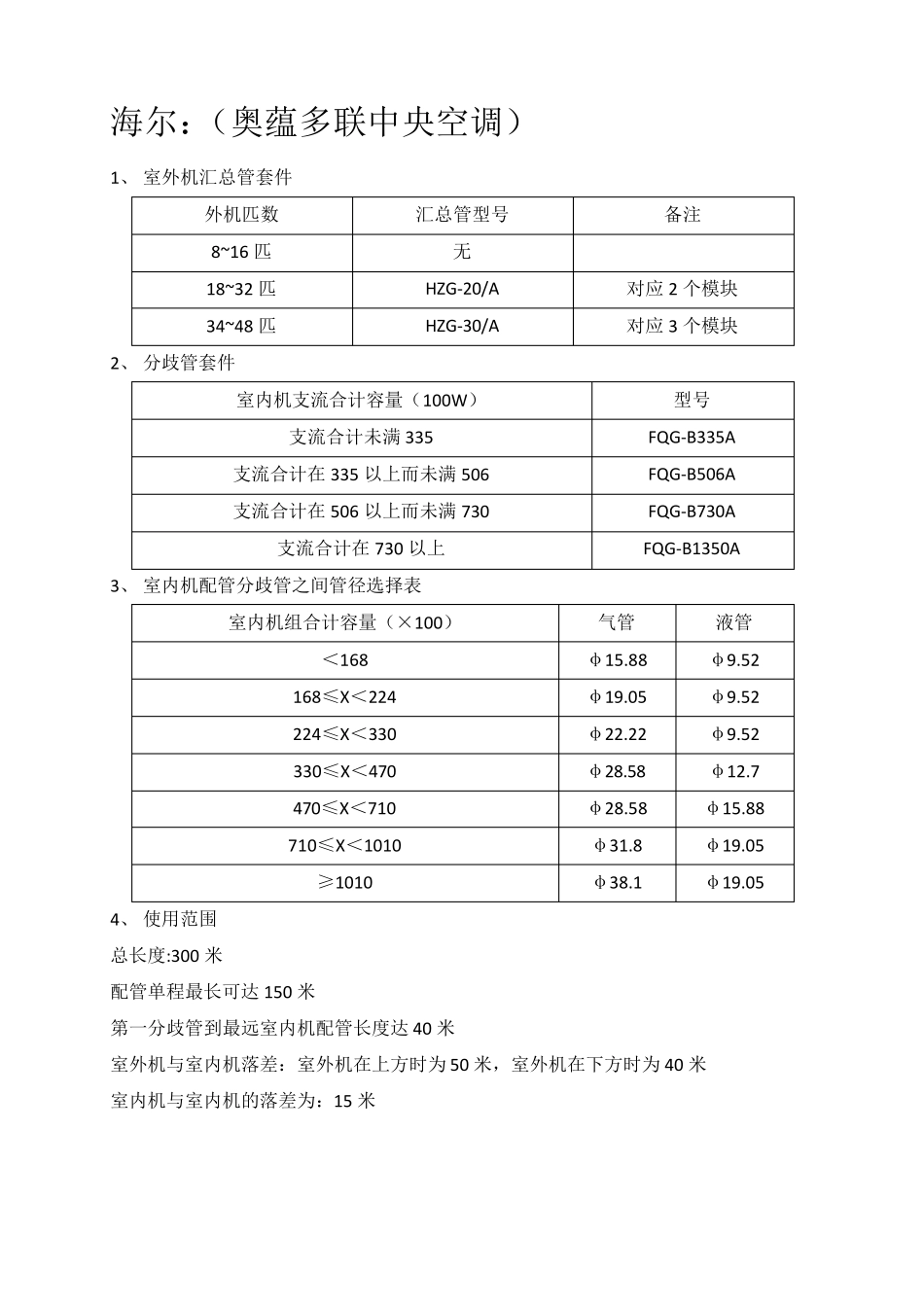

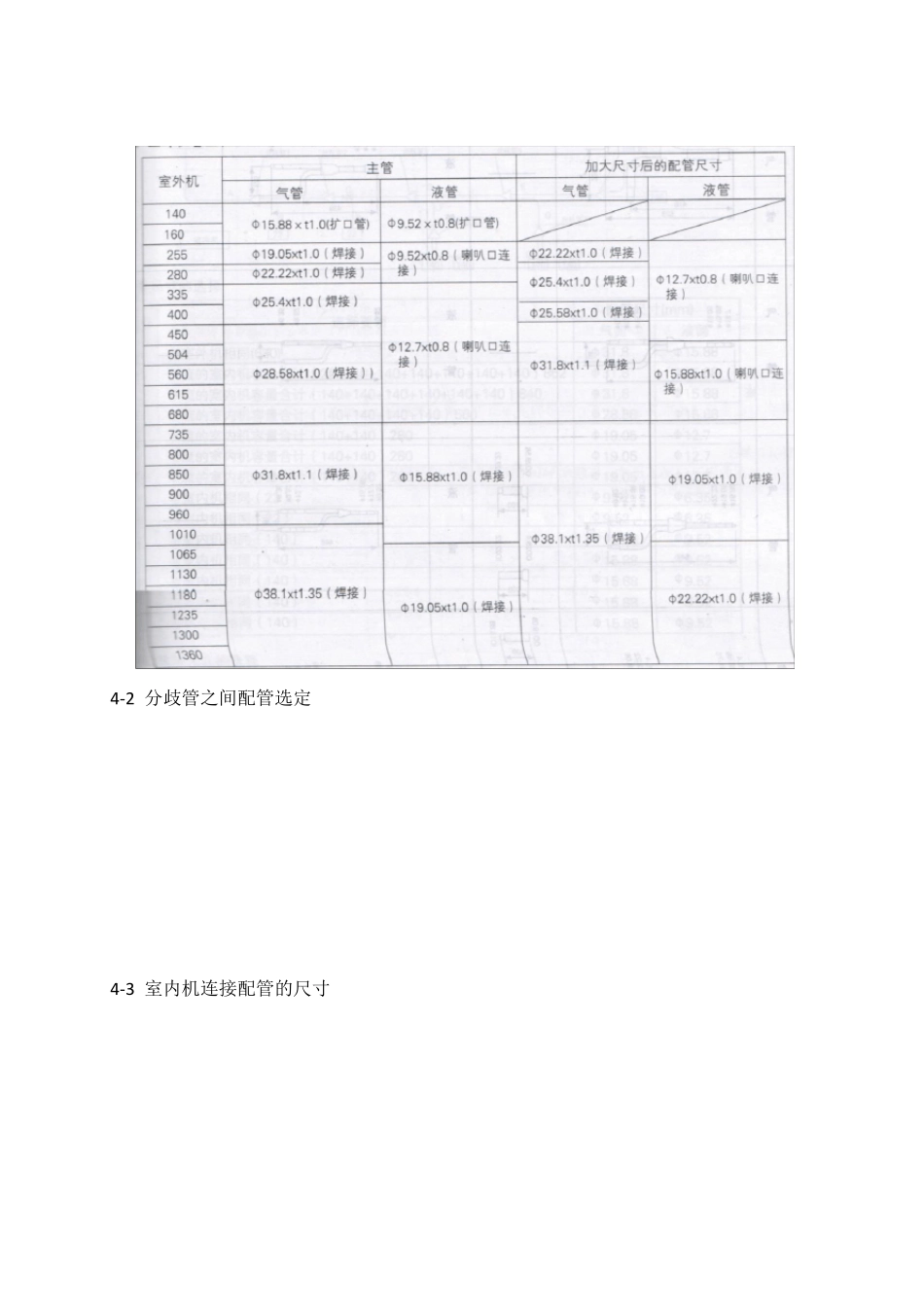

海尔:(奥蕴多联中央空调) 1、 室外机汇总管套件 外机匹数 汇总管型号 备注 8~16 匹 无 18~32 匹 HZG-20/A 对应2 个模块 34~48 匹 HZG-30/A 对应3 个模块 2、 分歧管套件 室内机支流合计容量(100W) 型号 支流合计未满335 FQG-B335A 支流合计在335 以上而未满506 FQG-B506A 支流合计在506 以上而未满730 FQG-B730A 支流合计在730 以上 FQG-B1350A 3、 室内机配管分歧管之间管径选择表 室内机组合计容量(×100) 气管 液管 <168 φ15.88 φ9.52 168≤X<224 φ19.05 φ9.52 224≤X<330 φ22.22 φ9.52 330≤X<470 φ28.58 φ12.7 470≤X<710 φ28.58 φ15.88 710≤X<1010 φ31.8 φ19.05 ≥1010 φ38.1 φ19.05 4、 使用范围 总长度:300 米 配管单程最长可达 150 米 第一分歧管到最远室内机配管长度达 40 米 室外机与室内机落差:室外机在上方时为 50 米,室外机在下方时为 40 米 室内机与室内机的落差为:15 米 三菱重工海尔:(KX4) 1、 使用范围 配管总长度:510 米以内 配管单程长度:160 米以内 从室外机到第一分歧管长度:130 米以内 第一分歧管到最远室内机配管长度:40 米以内 室外机间的配管长度:到第一汇总管后 5 米以内(只限于组合使用) 室外机与室内机落差:室外机在上方时为 50 米以内,室外机在下方时为 40 米以内 同一系统室外机间的落差:1 米以内 室外机到第一汇总管之间的配管长度为 10 米以内 室内机之间的落差:15 米以内 2、 室外机组合分歧管套件 室外机合计容量 分歧管 735~1360(2 台用) DOS-2A-1 3、 分歧管套件 室内机合计下流容量 型号 小于 180 DIS-22-1 180~371 DIS-180-1 371~540 DIS-371-1 大于 540 DIS-540-1 4、 冷媒配管的选定要领 4-1 主管(室外侧分歧~室内侧第一分歧) 1) 室外机容量在 255~960 时,最长从(室外机到最远的室内机)在 90m 以上时,一定将气侧、液侧的主管尺寸加大。 2) 室外机容量在 1010 以上时,请不要将气管尺寸变大。液管加大到下表所示的尺寸。 4-2 分歧管之间配管选定 4-3 室内机连接配管的尺寸 东芝:(SMMSi直流变速多联式中央空调) 1、 使用范围: 总配管长度:1000 米 最大当量接管长度 235 米,最大实际接管长度 190 米。 最大室内外机高度差:室外机在上方时 70 米,室外机在下方时 40 米 最大...
