各种常见曲线的笛卡儿方程式总结

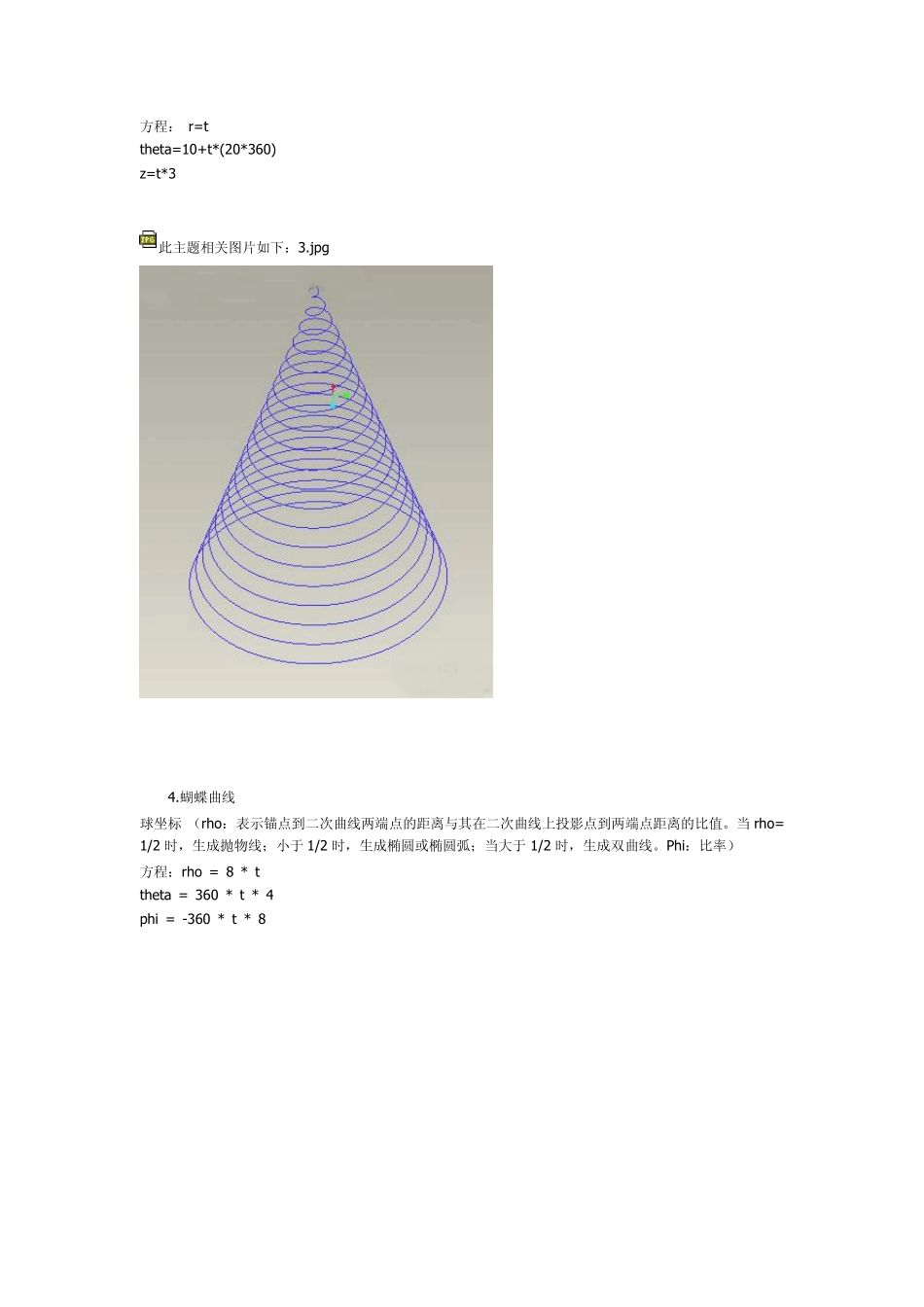

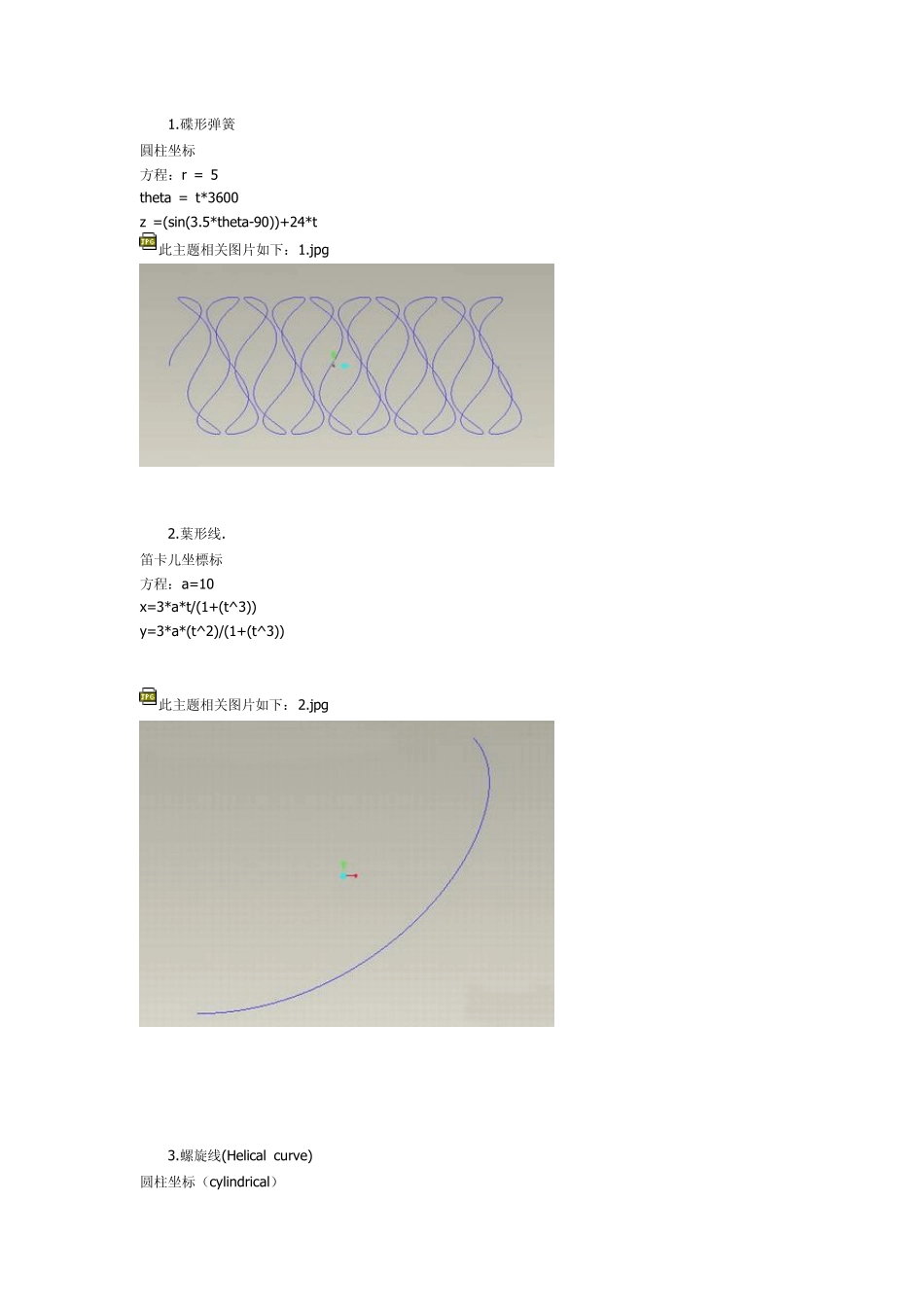

1.碟形弹簧 圓柱坐标 方程：r = 5 theta = t*3600 z =(sin(3.5*theta-90))+24*t 此主题相关图片如下：1.jpg 2.葉形线. 笛卡儿坐標标 方程：a=10 x=3*a*t/(1+(t^3)) y=3*a*(t^2)/(1+(t^3)) 此主题相关图片如下：2.jpg 3.螺旋线(Helical curve) 圆柱坐标（cylindrical） 方程： r=t theta=10+t*(20*360) z=t*3 此主题相关图片如下：3.jpg 4.蝴蝶曲线 球坐标 （rho：表示锚点到二次曲线两端点的距离与其在二次曲线上投影点到两端点距离的比值。当 rho=1/2 时，生成抛物线；小于 1/2 时，生成椭圆或椭圆弧；当大于 1/2 时，生成双曲线。Phi：比率） 方程：rho = 8 * t theta = 360 * t * 4 phi = -360 * t * 8 此主题相关图片如下：4.jpg 5.渐开线 采用笛卡尔坐标系 方程：r=1 ang=360*t s=2*pi*r*t x0=s*cos(ang) y0=s*sin(ang) x=x0+s*sin(ang) y=y0-s*cos(ang) z=0 6.螺旋线. 笛卡儿坐标 方程：x = 4 * cos ( t *(5*360)) y = 4 * sin ( t *(5*360)) z = 10*t 此主题相关图片如下：6.jpg 7.对数曲线 笛卡尔坐标系 方程：z=0 x = 10*t y = log(10*t+0.0001) 此主题相关图片如下：7.jpg 8.球面螺旋线 采用球坐标系 方程：rho=4 theta=t*180 phi=t*360*20 此主题相关图片如下：8.jpg 9.双弧外摆线 卡迪尔坐标 方程： l=2.5 b=2.5 x=3*b*cos(t*360)+l*cos(3*t*360) Y=3*b*sin(t*360)+l*sin(3*t*360) 此主题相关图片如下：9.jpg 10.星行线 卡迪尔坐标 方程：a=5 x=a*(cos(t*360))^3 y=a*(sin(t*360))^3 此主题相关图片如下：10.jpg 11.心脏线 圓柱坐标 方程：a=10 r=a*(1+cos(theta)) theta=t*360 此主题相关图片如下：11.jpg 12.圆内螺旋线 采用柱座标系 方程：theta=t*360 r=10+10*sin(6*theta) z=2*sin(6*theta) 此主题相关图片如下：12.jpg 13.正弦曲线 笛卡尔坐标系 方程：x=50*t y=10*sin(t*360) z=0 此主题相关图片如下：13.jpg 14.太阳线（这本来是做别的曲线的，结果做错了，就变成这样了） 此主题相关图片如下：14.jpg 15.费马曲线（有点像螺纹线） 数学方程：r＊r = a*a*theta 圓柱坐标 方程 1: theta=360*t*5 a=4 r=a*sqrt(theta*180/pi) 方程 2: theta=360*t*5 a=4 r=-a*sqrt(theta*180/pi) 由于 Pro/e 只能做连续的曲线，所以只能分两次做 此主题相关图片如下：15.jpg 16.T...
