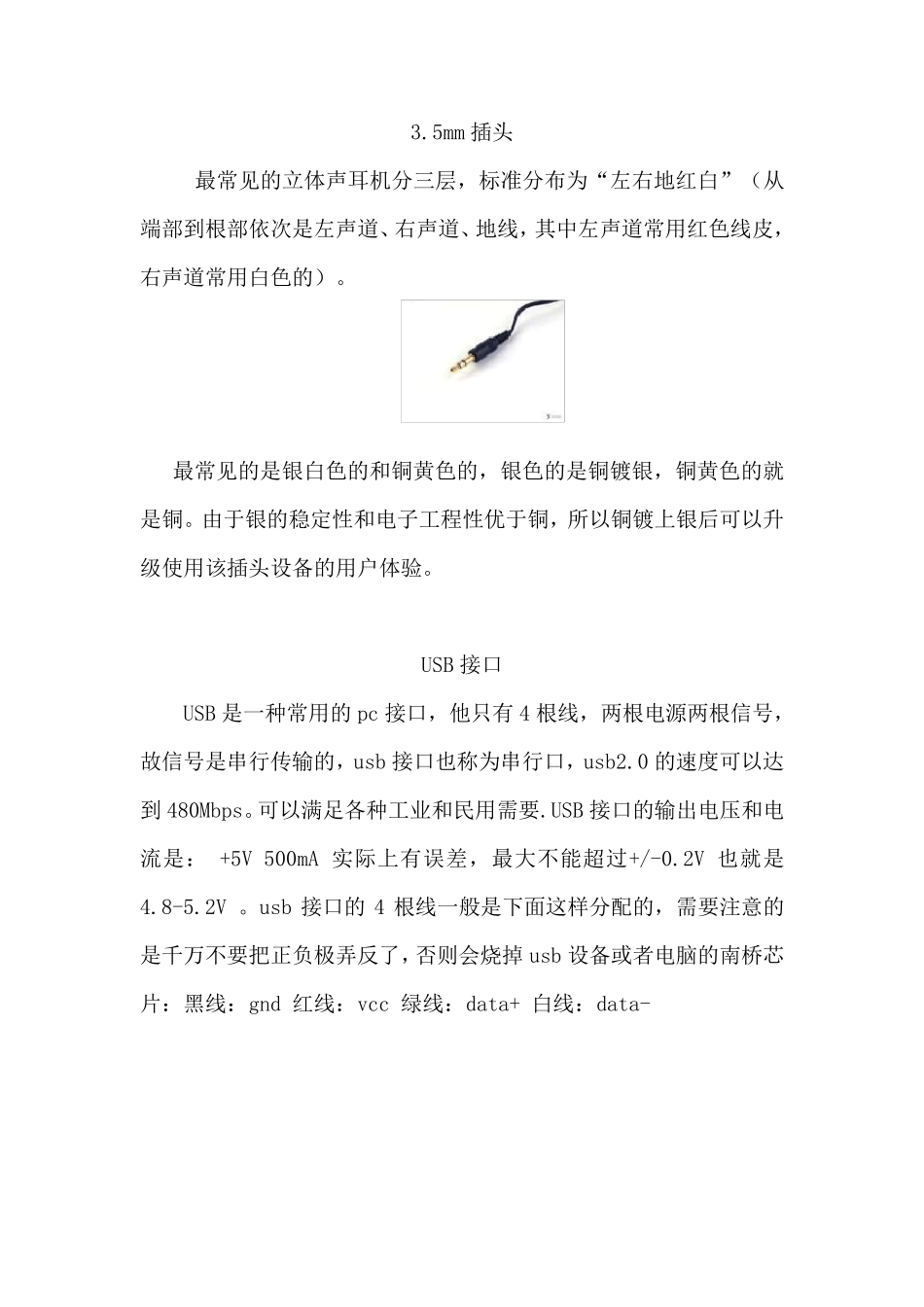

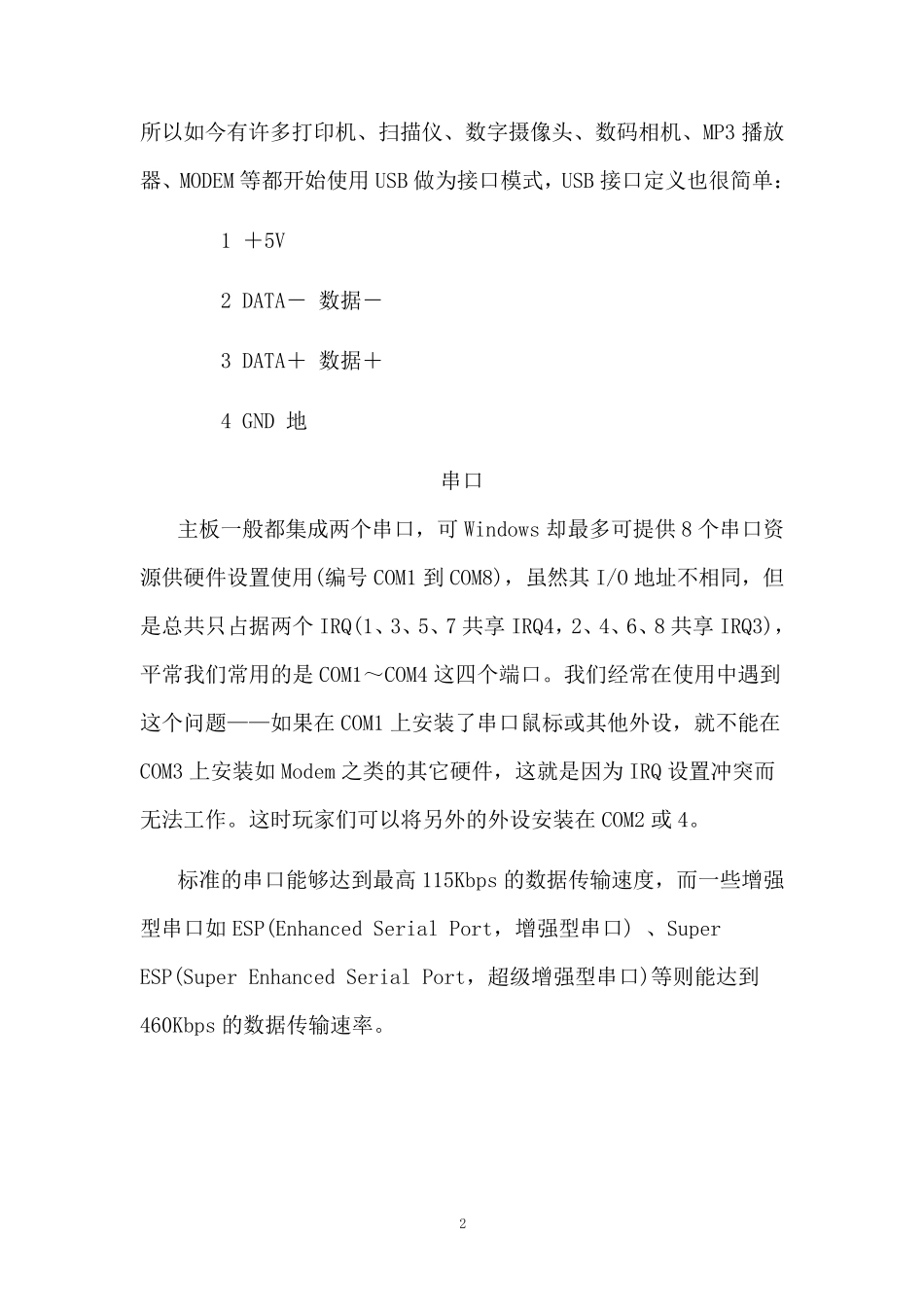

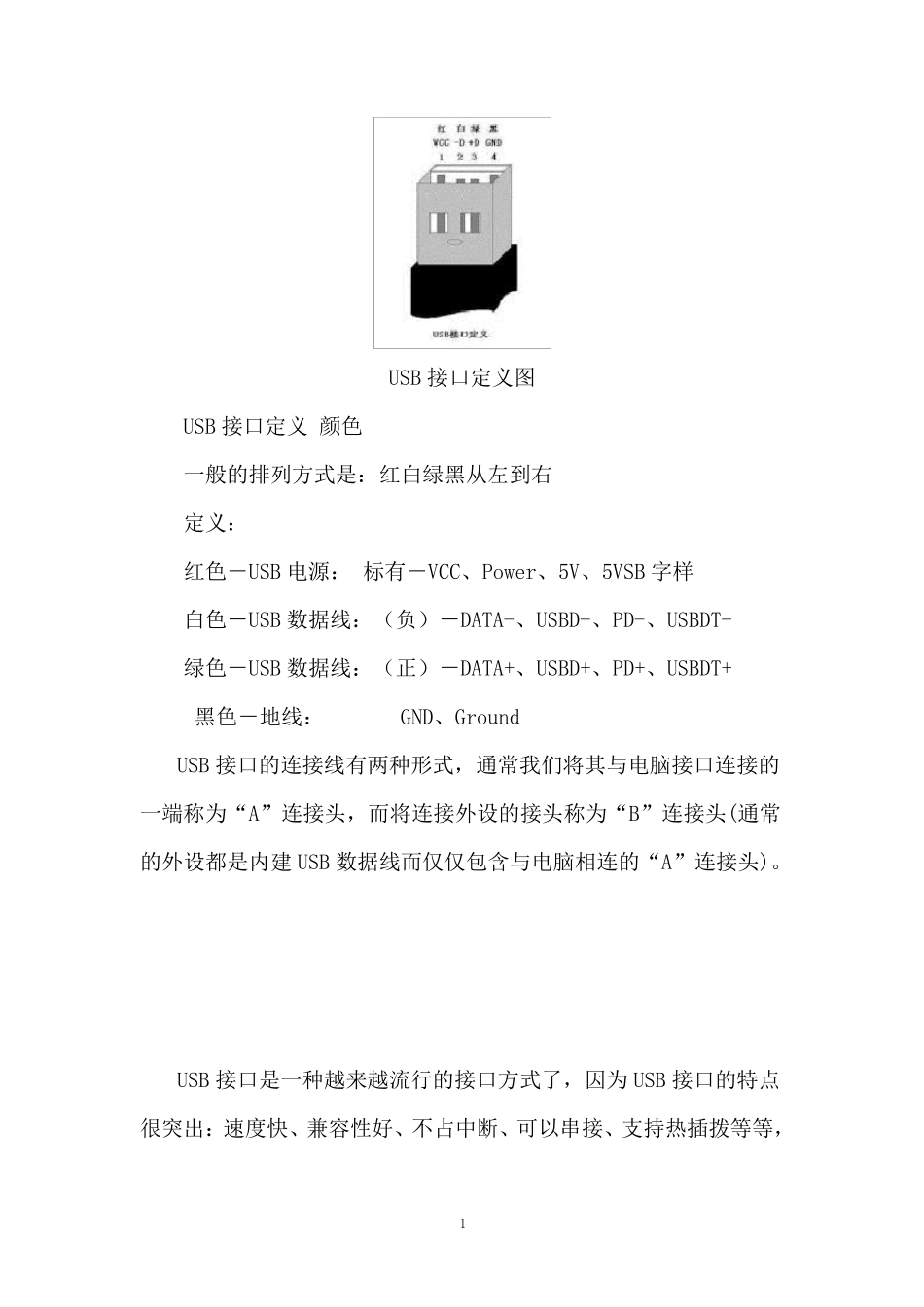

3.5mm 插头 最常见的立体声耳机分三层,标准分布为“左右地红白”(从端部到根部依次是左声道、右声道、地线,其中左声道常用红色线皮,右声道常用白色的)。 最常见的是银白色的和铜黄色的,银色的是铜镀银,铜黄色的就是铜。由于银的稳定性和电子工程性优于铜,所以铜镀上银后可以升级使用该插头设备的用户体验。 USB 接口 USB 是一种常用的pc 接口,他只有 4 根线,两根电源两根信号,故信号是串行传输的,usb 接口也称为串行口,usb2.0 的速度可以达到 480Mbps。可以满足各种工业和民用需要.USB 接口的输出电压和电流是: +5V 500mA 实际上有误差,最大不能超过+/-0.2V 也就是4.8-5.2V 。usb 接口的4 根线一般是下面这样分配的,需要注意的是千万不要把正负极弄反了,否则会烧掉 usb 设备或者电脑的南桥芯片:黑线:gnd 红线:vcc 绿线:data+ 白线:data- 1 USB 接口定义图 USB 接口定义 颜色 一般的排列方式是:红白绿黑从左到右 定义: 红色-USB 电源: 标有-VCC、Power、5V、5VSB 字样 白色-USB 数据线:(负)-DATA-、USBD-、PD-、USBDT- 绿色-USB 数据线:(正)-DATA+、USBD+、PD+、USBDT+ 黑色-地线: GND、Ground USB 接口的连接线有两种形式,通常我们将其与电脑接口连接的一端称为“A”连接头,而将连接外设的接头称为“B”连接头(通常的外设都是内建 USB 数据线而仅仅包含与电脑相连的“A”连接头)。 USB 接口是一种越来越流行的接口方式了,因为USB 接口的特点很突出:速度快、兼容性好、不占中断、可以串接、支持热插拨等等, 2 所以如今有许多打印机、扫描仪、数字摄像头、数码相机、MP3 播放器、MODEM 等都开始使用USB 做为接口模式,USB 接口定义也很简单: 1 +5V 2 DATA- 数据- 3 DATA+ 数据+ 4 GND 地 串口 主板一般都集成两个串口,可Windows 却最多可提供8 个串口资源供硬件设置使用(编号COM1 到COM8),虽然其I/O 地址不相同,但是总共只占据两个IRQ(1、3、5、7 共享IRQ4,2、4、6、8 共享IRQ3),平常我们常用的是COM1~COM4 这四个端口。我们经常在使用中遇到这个问题——如果在COM1 上安装了串口鼠标或其他外设,就不能在COM3 上安装如Modem 之类的其它硬件,这就是因为IRQ 设置冲突而无法工作。这时玩家们可以将另外的外设安装在COM2 或 4。 标准的串口能够达到最高 115Kbps 的数据传输速度,而一些增强型串口如E...
