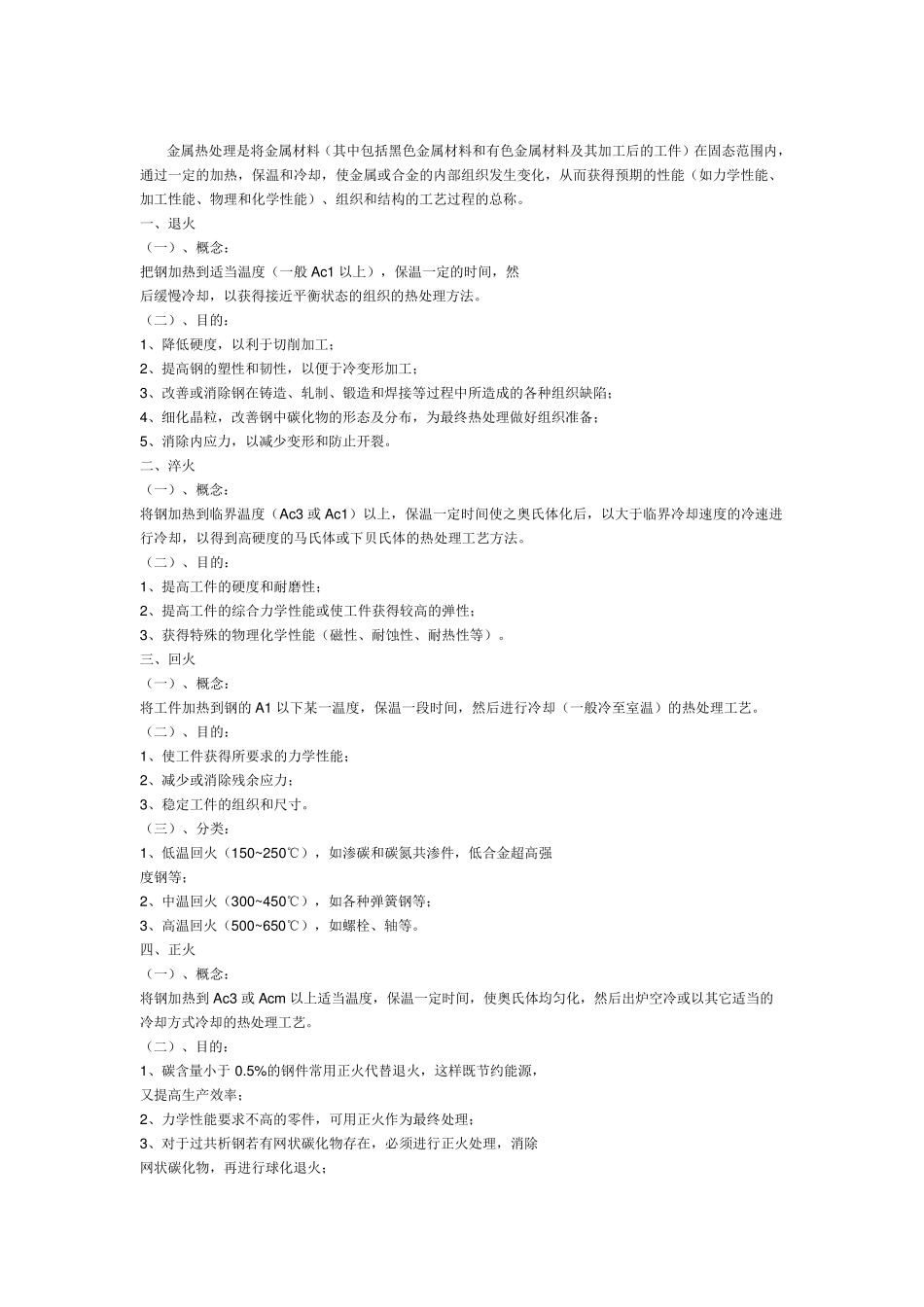

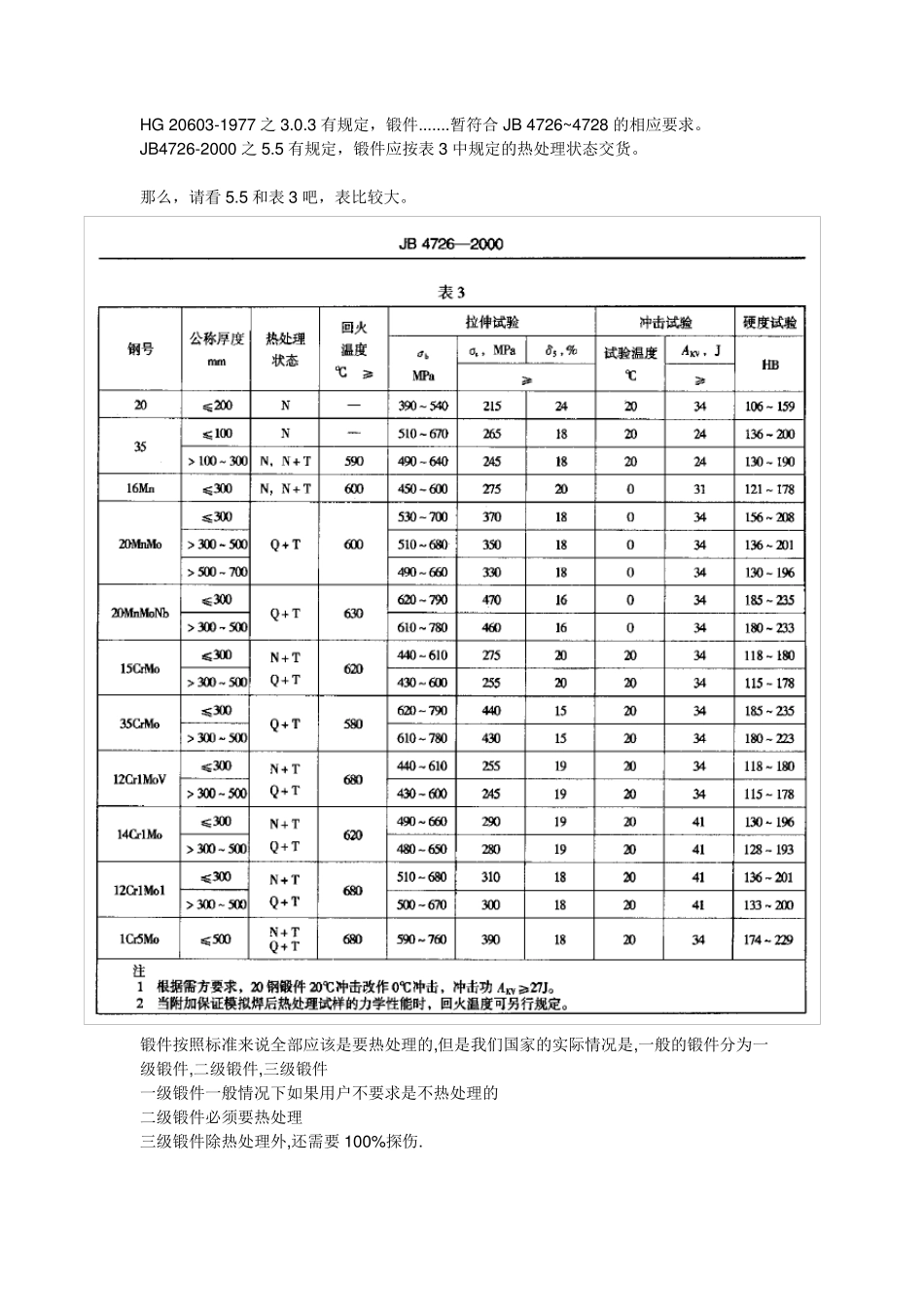

HG 20603-1977 之3.0.3 有规定,锻件.......暂符合JB 4726~4728 的相应要求。 JB4726-2000 之5.5 有规定,锻件应按表 3 中规定的热处理状态交货。 那么,请看 5.5 和表 3 吧,表比较大。 锻件按照标准来说全部应该是要热处理的,但是我们国家的实际情况是,一般的锻件分为一级锻件,二级锻件,三级锻件 一级锻件一般情况下如果用户不要求是不热处理的 二级锻件必须要热处理 三级锻件除热处理外,还需要100%探伤. 金属热处理是将金属材料(其中包括黑色金属材料和有色金属材料及其加工后的工件)在固态范围内,通过一定的加热,保温和冷却,使金属或合金的内部组织发生变化,从而获得预期的性能(如力学性能、加工性能、物理和化学性能)、组织和结构的工艺过程的总称。 一、退火 (一)、概念: 把钢加热到适当温度(一般 Ac1 以上),保温一定的时间,然 后缓慢冷却,以获得接近平衡状态的组织的热处理方法。 (二)、目的: 1、降低硬度,以利于切削加工; 2、提高钢的塑性和韧性,以便于冷变形加工; 3、改善或消除钢在铸造、轧制、锻造和焊接等过程中所造成的各种组织缺陷; 4、细化晶粒,改善钢中碳化物的形态及分布,为最终热处理做好组织准备; 5、消除内应力,以减少变形和防止开裂。 二、淬火 (一)、概念: 将钢加热到临界温度(Ac3 或 Ac1)以上,保温一定时间使之奥氏体化后,以大于临界冷却速度的冷速进行冷却,以得到高硬度的马氏体或下贝氏体的热处理工艺方法。 (二)、目的: 1、提高工件的硬度和耐磨性; 2、提高工件的综合力学性能或使工件获得较高的弹性; 3、获得特殊的物理化学性能(磁性、耐蚀性、耐热性等)。 三、回火 (一)、概念: 将工件加热到钢的 A1 以下某一温度,保温一段时间,然后进行冷却(一般冷至室温)的热处理工艺。 (二)、目的: 1、使工件获得所要求的力学性能; 2、减少或消除残余应力; 3、稳定工件的组织和尺寸。 (三)、分类: 1、低温回火(150~250℃),如渗碳和碳氮共渗件,低合金超高强 度钢等; 2、中温回火(300~450℃),如各种弹簧钢等; 3、高温回火(500~650℃),如螺栓、轴等。 四、正火 (一)、概念: 将钢加热到 Ac3 或 Acm 以上适当温度,保温一定时间,使奥氏体均匀化,然后出炉空冷或以其它适当的冷却方式冷却的热处理工艺。 (二)、目的: 1、碳含量小于 0.5%的钢件常用正火代替退火,这样既节约能源, 又提...
