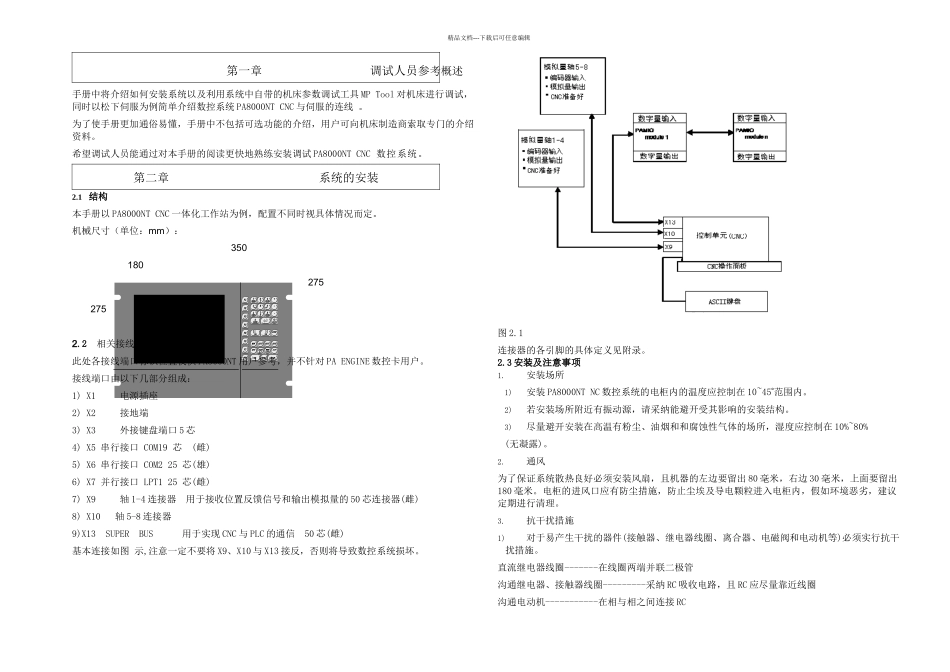

精品文档---下载后可任意编辑第一章 调试人员参考概述手册中将介绍如何安装系统以及利用系统中自带的机床参数调试工具 MP Tool 对机床进行调试,同时以松下伺服为例简单介绍数控系统 PA8000NT CNC 与伺服的连线
为了使手册更加通俗易懂,手册中不包括可选功能的介绍,用户可向机床制造商索取专门的介绍资料
希望调试人员能通过对本手册的阅读更快地熟练安装调试 PA8000NT CNC 数控系统
第二章 系统的安装2
1 结构本手册以 PA8000NT CNC 一体化工作站为例,配置不同时视具体情况而定
机械尺寸(单位:mm): 350 180 275 275 4822
2 相关接线端口:此处各接线端口标识位置仅供 PA8000NT 用户参考,并不针对 PA ENGINE 数控卡用户
接线端口由以下几部分组成:1) X1 电源插座2) X2 接地端3) X3 外接键盘端口 5 芯4) X5 串行接口 COM19 芯 (雌)5) X6 串行接口 COM2 25 芯(雄)6) X7 并行接口 LPT1 25 芯(雌)7) X9 轴 1-4 连接器 用于接收位置反馈信号和输出模拟量的 50 芯连接器(雌)8) X10 轴 5-8 连接器9)X13 SUPER BUS 用于实现 CNC 与 PLC 的通信 50 芯(雌)基本连接如图 示,注意一定不要将 X9、X10 与 X13 接反,否则将导致数控系统损坏
1连接器的各引脚的具体定义见附录
3 安装及注意事项1
安装场所1)安装 PA8000NT NC 数控系统的电柜内的温度应控制在 10~45范围内
2)若安装场所附近有振动源,请采纳能避开受其影响的安装结构
3)尽量避开安装在高温有粉尘、油烟和和腐蚀性气体的场所,湿度应控制在 10%~80%(无凝露)

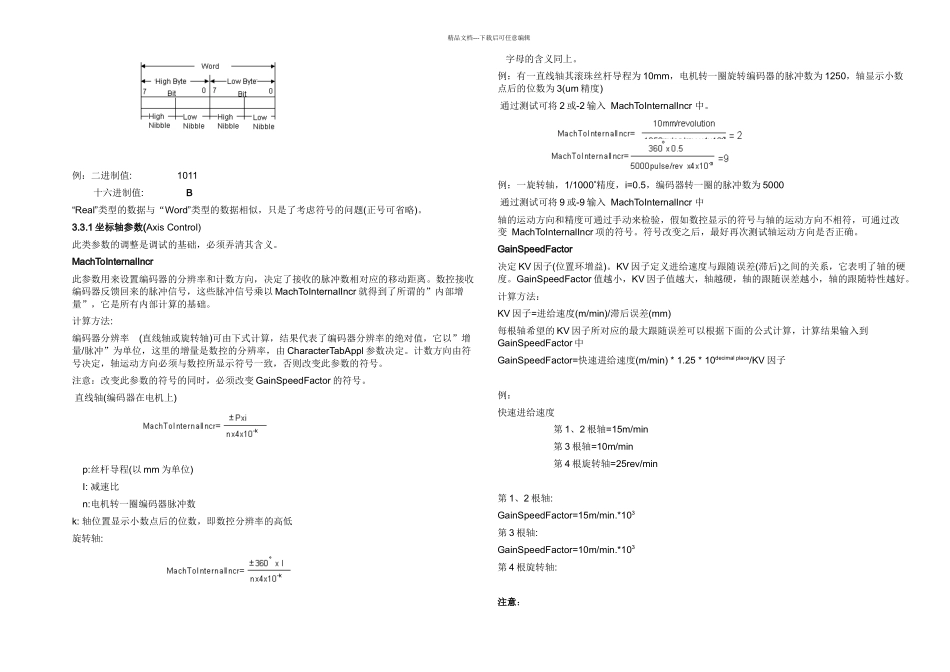

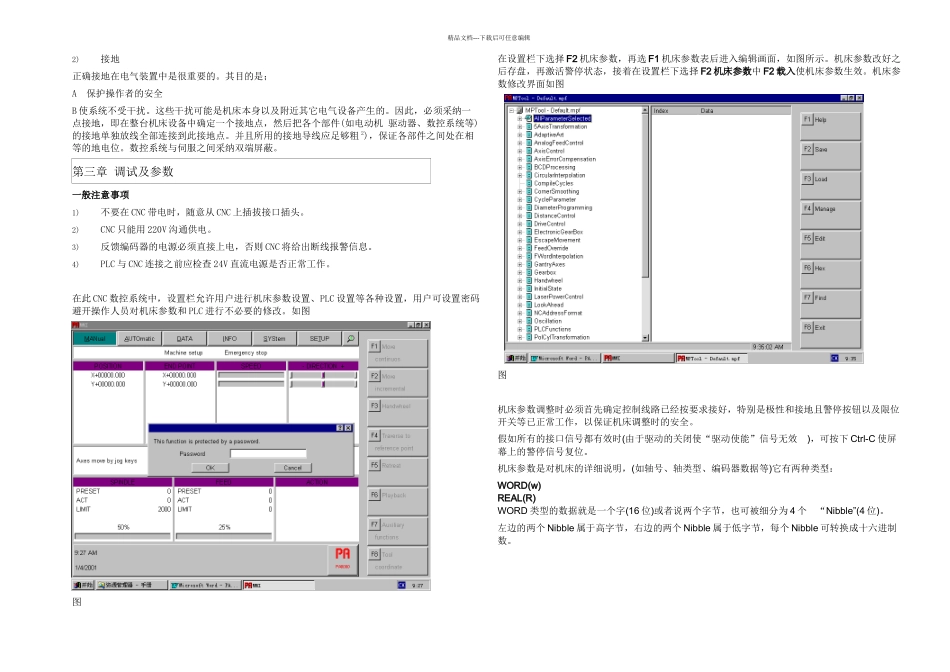

通风 为了保证系统散热良好必须安装风扇,且机器的左边
