PECVD分层结构对氢化非晶硅TFT迁移率的影响开题报告

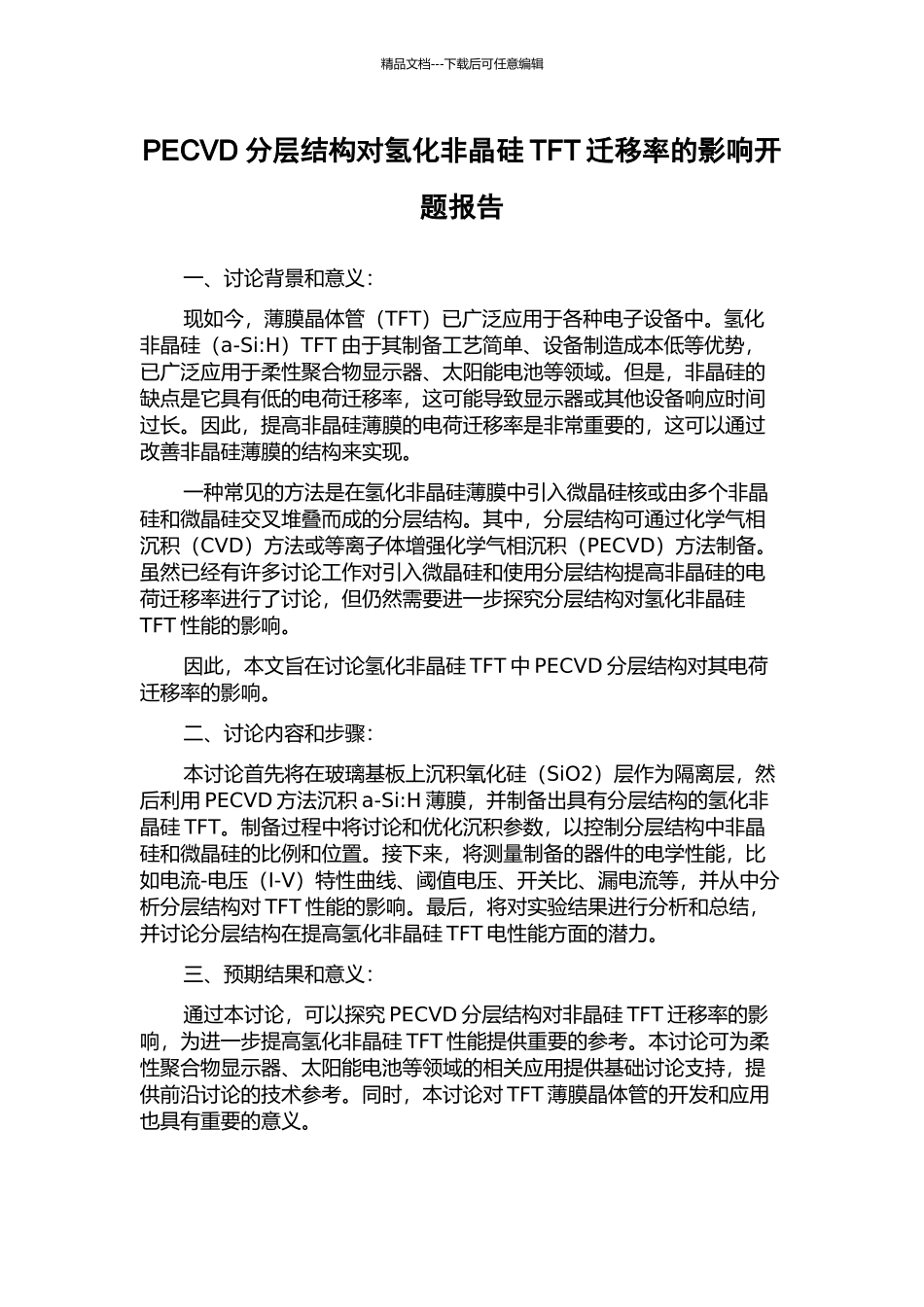

PECVD分层结构对氢化非晶硅TFT迁移率的影响开题报告_第1页
1/1
精品文档---下载后可任意编辑PECVD 分层结构对氢化非晶硅 TFT 迁移率的影响开题报告一、讨论背景和意义:现如今,薄膜晶体管(TFT)已广泛应用于各种电子设备中。氢化非晶硅(a-Si:H)TFT 由于其制备工艺简单、设备制造成本低等优势,已广泛应用于柔性聚合物显示器、太阳能电池等领域。但是,非晶硅的缺点是它具有低的电荷迁移率,这可能导致显示器或其他设备响应时间过长。因此,提高非晶硅薄膜的电荷迁移率是非常重要的,这可以通过改善非晶硅薄膜的结构来实现。一种常见的方法是在氢化非晶硅薄膜中引入微晶硅核或由多个非晶硅和微晶硅交叉堆叠而成的分层结构。其中,分层结构可通过化学气相沉积(CVD)方法或等离子体增强化学气相沉积(PECVD)方法制备。虽然已经有许多讨论工作对引入微晶硅和使用分层结构提高非晶硅的电荷迁移率进行了讨论,但仍然需要进一步探究分层结构对氢化非晶硅TFT 性能的影响。因此,本文旨在讨论氢化非晶硅 TFT 中 PECVD 分层结构对其电荷迁移率的影响。二、讨论内容和步骤:本讨论首先将在玻璃基板上沉积氧化硅(SiO2)层作为隔离层,然后利用 PECVD 方法沉积 a-Si:H 薄膜,并制备出具有分层结构的氢化非晶硅 TFT。制备过程中将讨论和优化沉积参数,以控制分层结构中非晶硅和微晶硅的比例和位置。接下来,将测量制备的器件的电学性能,比如电流-电压(I-V)特性曲线、阈值电压、开关比、漏电流等,并从中分析分层结构对 TFT 性能的影响。最后,将对实验结果进行分析和总结,并讨论分层结构在提高氢化非晶硅 TFT 电性能方面的潜力。三、预期结果和意义:通过本讨论,可以探究 PECVD 分层结构对非晶硅 TFT 迁移率的影响,为进一步提高氢化非晶硅 TFT 性能提供重要的参考。本讨论可为柔性聚合物显示器、太阳能电池等领域的相关应用提供基础讨论支持,提供前沿讨论的技术参考。同时,本讨论对 TFT 薄膜晶体管的开发和应用也具有重要的意义。
