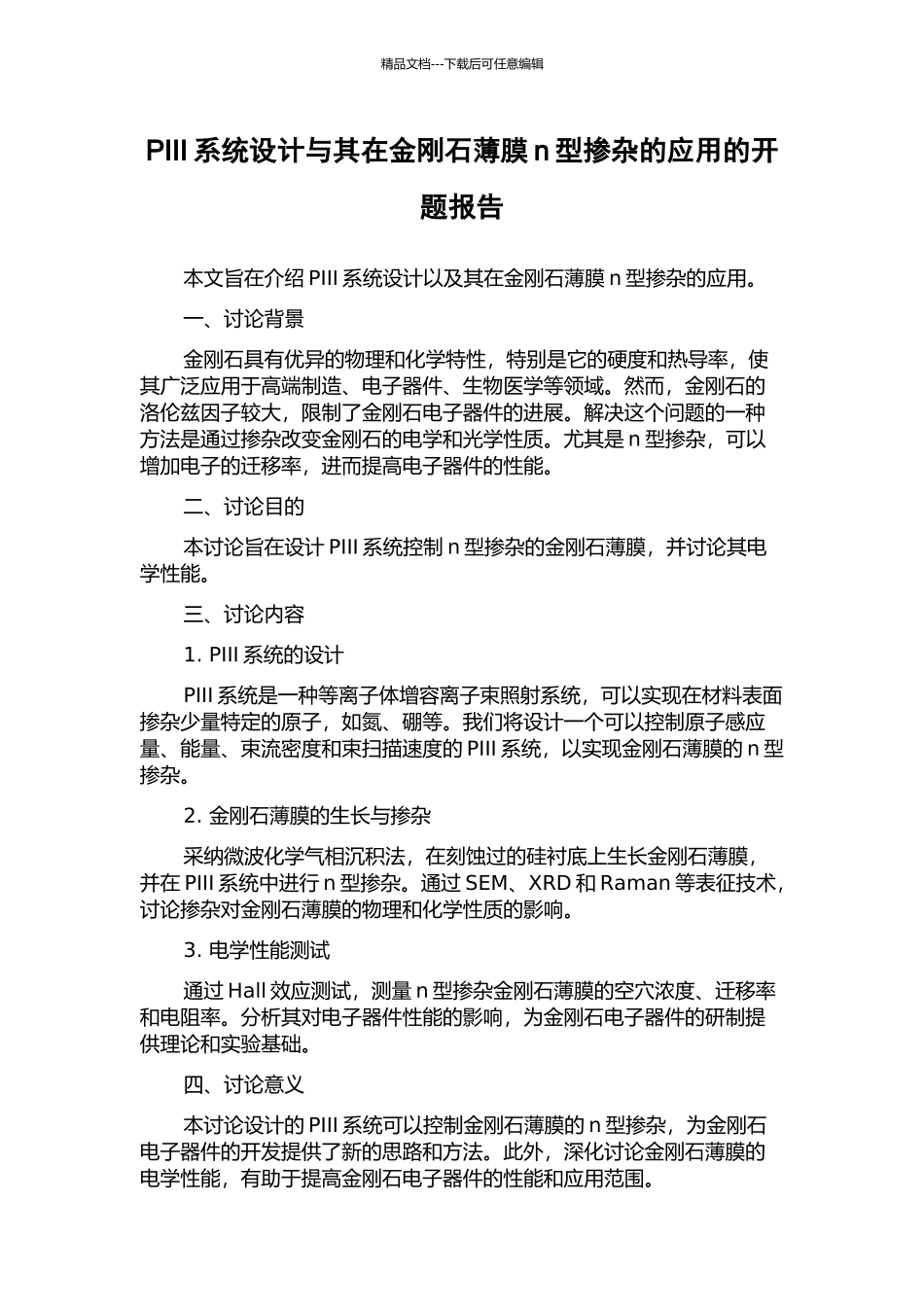

PIII系统设计与其在金刚石薄膜n型掺杂的应用的开题报告

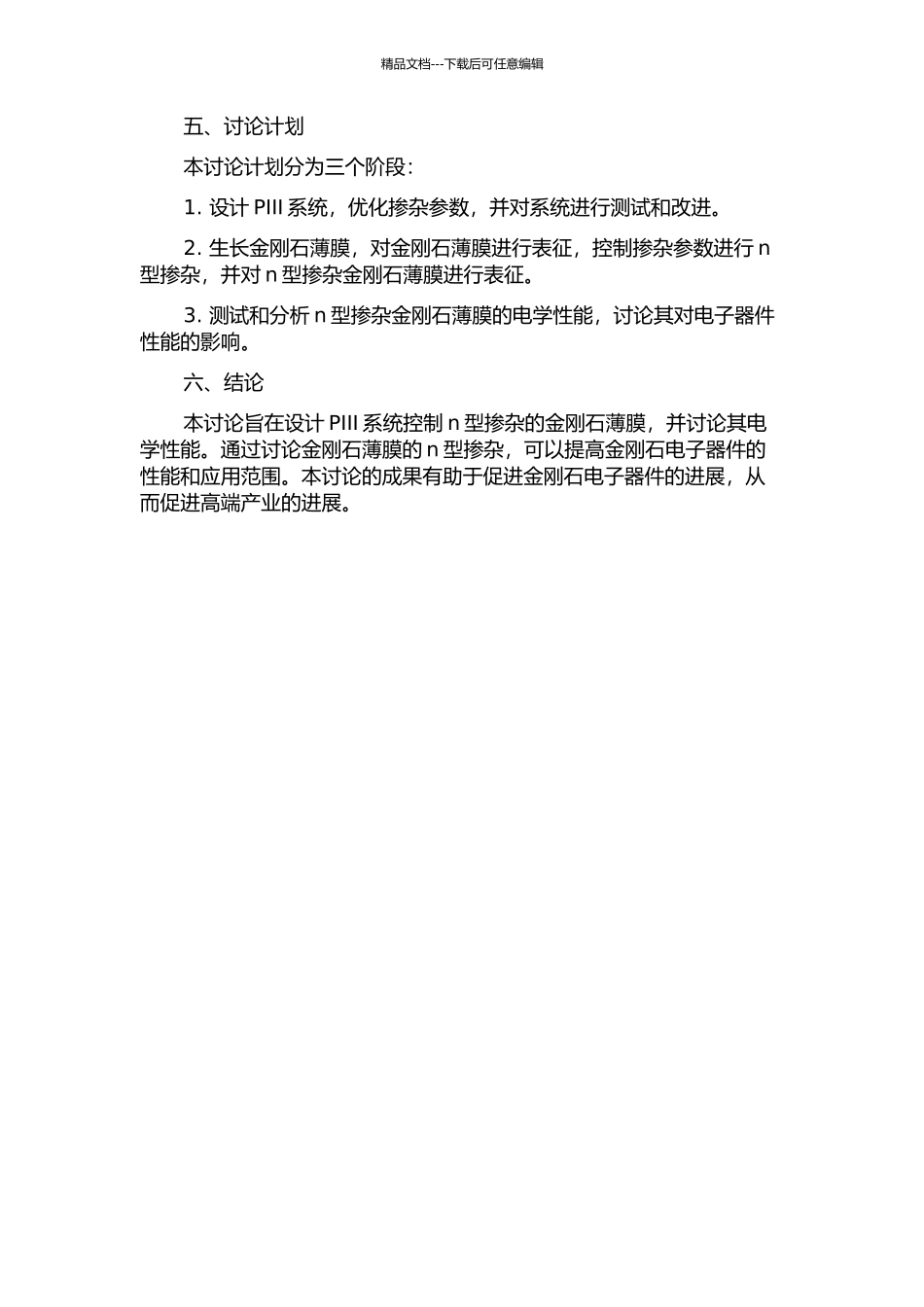

精品文档---下载后可任意编辑PIII 系统设计与其在金刚石薄膜 n 型掺杂的应用的开题报告本文旨在介绍 PIII 系统设计以及其在金刚石薄膜 n 型掺杂的应用。一、讨论背景金刚石具有优异的物理和化学特性，特别是它的硬度和热导率，使其广泛应用于高端制造、电子器件、生物医学等领域。然而，金刚石的洛伦兹因子较大，限制了金刚石电子器件的进展。解决这个问题的一种方法是通过掺杂改变金刚石的电学和光学性质。尤其是 n 型掺杂，可以增加电子的迁移率，进而提高电子器件的性能。二、讨论目的本讨论旨在设计 PIII 系统控制 n 型掺杂的金刚石薄膜，并讨论其电学性能。三、讨论内容1. PIII 系统的设计PIII 系统是一种等离子体增容离子束照射系统，可以实现在材料表面掺杂少量特定的原子，如氮、硼等。我们将设计一个可以控制原子感应量、能量、束流密度和束扫描速度的 PIII 系统，以实现金刚石薄膜的 n 型掺杂。2. 金刚石薄膜的生长与掺杂采纳微波化学气相沉积法，在刻蚀过的硅衬底上生长金刚石薄膜，并在 PIII 系统中进行 n 型掺杂。通过 SEM、XRD 和 Raman 等表征技术，讨论掺杂对金刚石薄膜的物理和化学性质的影响。3. 电学性能测试通过 Hall 效应测试，测量 n 型掺杂金刚石薄膜的空穴浓度、迁移率和电阻率。分析其对电子器件性能的影响，为金刚石电子器件的研制提供理论和实验基础。四、讨论意义本讨论设计的 PIII 系统可以控制金刚石薄膜的 n 型掺杂，为金刚石电子器件的开发提供了新的思路和方法。此外，深化讨论金刚石薄膜的电学性能，有助于提高金刚石电子器件的性能和应用范围。精品文档---下载后可任意编辑五、讨论计划本讨论计划分为三个阶段：1. 设计 PIII 系统，优化掺杂参数，并对系统进行测试和改进。2. 生长金刚石薄膜，对金刚石薄膜进行表征，控制掺杂参数进行 n型掺杂，并对 n 型掺杂金刚石薄膜进行表征。3. 测试和分析 n 型掺杂金刚石薄膜的电学性能，讨论其对电子器件性能的影响。六、结论本讨论旨在设计 PIII 系统控制 n 型掺杂的金刚石薄膜，并讨论其电学性能。通过讨论金刚石薄膜的 n 型掺杂，可以提高金刚石电子器件的性能和应用范围。本讨论的成果有助于促进金刚石电子器件的进展，从而促进高端产业的进展。
