PSHDZ升降横移计算书

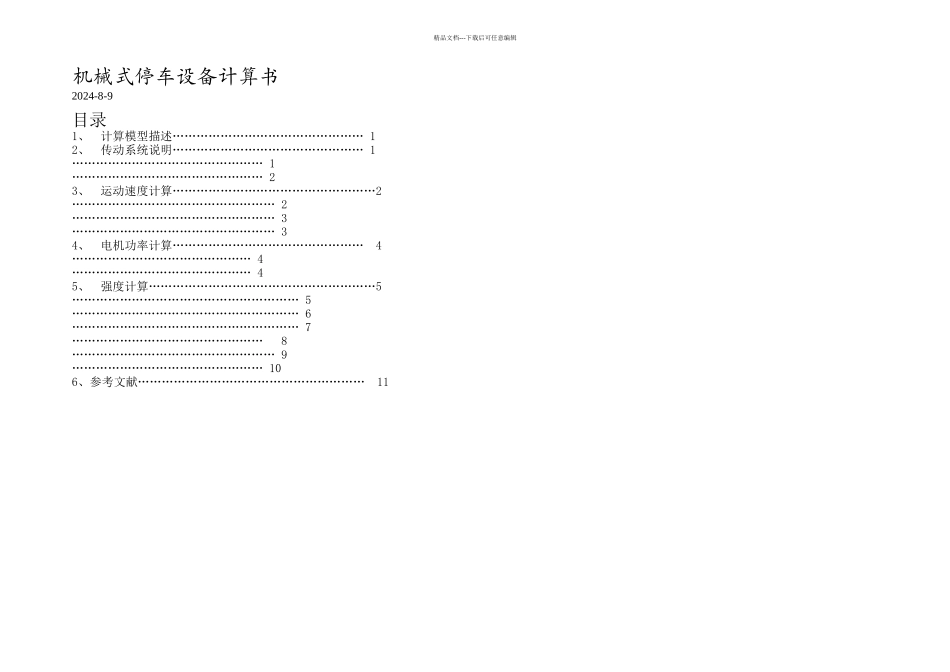

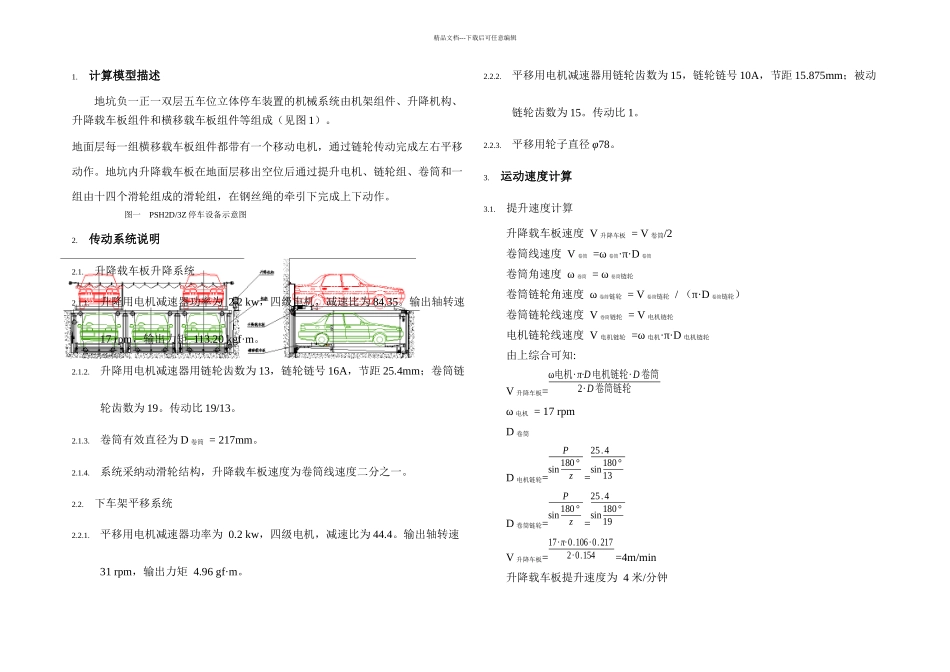

精品文档---下载后可任意编辑机械式停车设备计算书2024-8-9目录1、计算模型描述………………………………………… 12、传动系统说明………………………………………… 1………………………………………… 1………………………………………… 23、运动速度计算……………………………………………2…………………………………………… 2…………………………………………… 3…………………………………………… 34、电机功率计算………………………………………… 4……………………………………… 4……………………………………… 45、强度计算…………………………………………………5………………………………………………… 5………………………………………………… 6………………………………………………… 7………………………………………… 8…………………………………………… 9………………………………………… 106、参考文献………………………………………………… 11精品文档---下载后可任意编辑1.计算模型描述地坑负一正一双层五车位立体停车装置的机械系统由机架组件、升降机构、升降载车板组件和横移载车板组件等组成（见图 1）。地面层每一组横移载车板组件都带有一个移动电机，通过链轮传动完成左右平移动作。地坑内升降载车板在地面层移出空位后通过提升电机、链轮组、卷筒和一组由十四个滑轮组成的滑轮组，在钢丝绳的牵引下完成上下动作。 图一 PSH2D/3Z 停车设备示意图2.传动系统说明2.1.升降载车板升降系统2.1.1.升降用电机减速器功率为 2.2 kw，四级电机，减速比为 84.35。输出轴转速 17 rpm，输出力矩 113.20 kgf·m。2.1.2.升降用电机减速器用链轮齿数为 13，链轮链号 16A，节距 25.4mm；卷筒链轮齿数为 19。传动比 19/13。2.1.3.卷筒有效直径为 D 卷筒 = 217mm。2.1.4.系统采纳动滑轮结构，升降载车板速度为卷筒线速度二分之一。2.2.下车架平移系统2.2.1.平移用电机减速器功率为 0.2 kw，四级电机，减速比为 44.4。输出轴转速 31 rpm，输出力矩 4.96 gf·m。2.2.2.平移用电机减速器用链轮齿数为 15，链轮链号 10A，节距 15.875mm；被动链轮齿数为 15。传动比 1。2.2.3.平移用轮子直径 φ78。3.运动速度计算3.1.提升速度计算升降载车板速度 V 升降车板 = V 卷筒/2卷筒线速度 V 卷筒 =ω 卷筒·π·D 卷筒卷筒角速度 ω 卷筒 = ω 卷筒链轮卷筒链...
