psim仿真项目buck电路

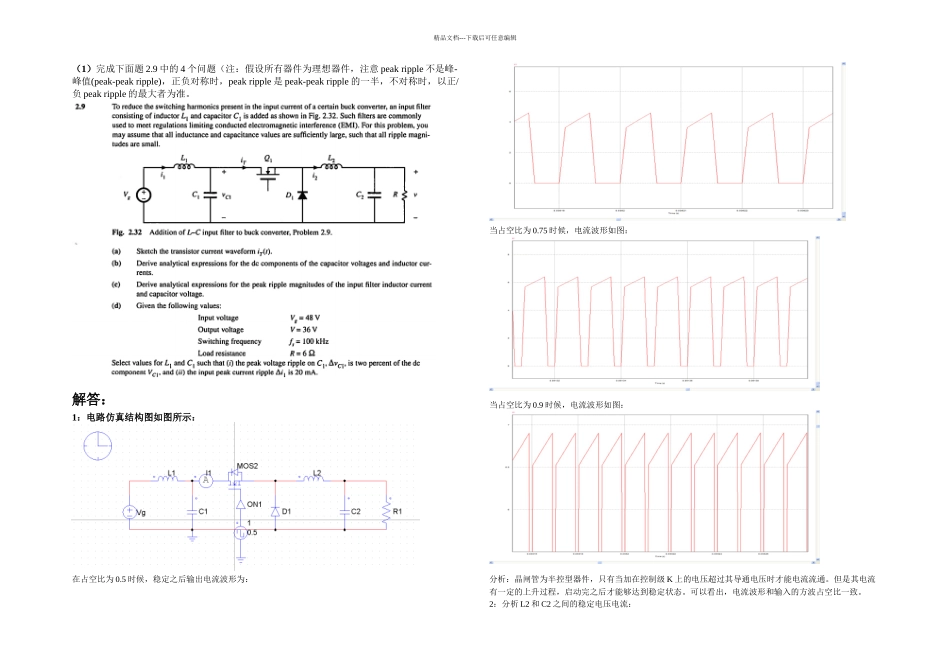

psim仿真项目buck电路_第1页
1/5

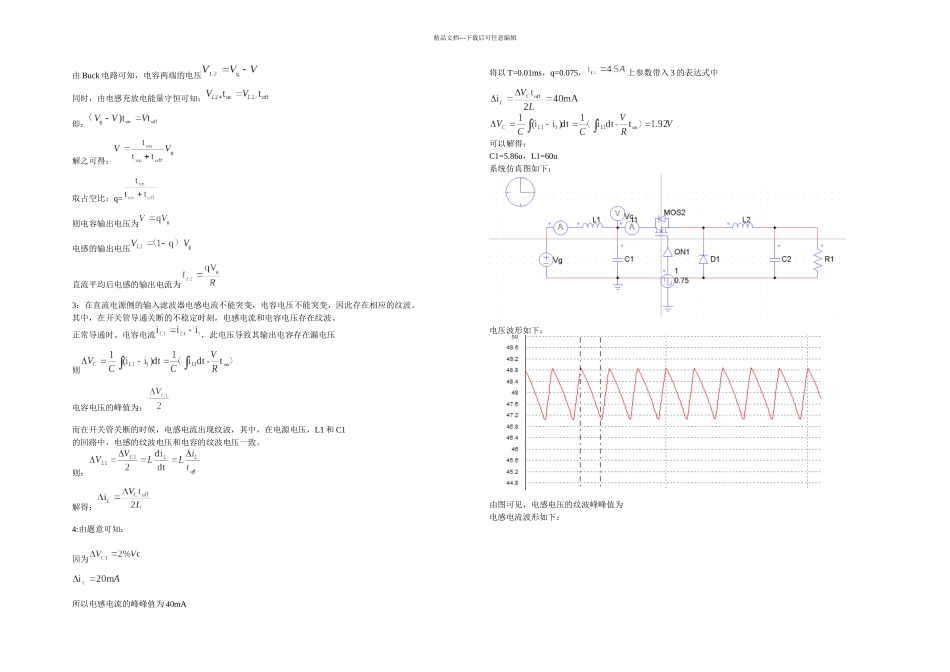

psim仿真项目buck电路_第2页
2/5

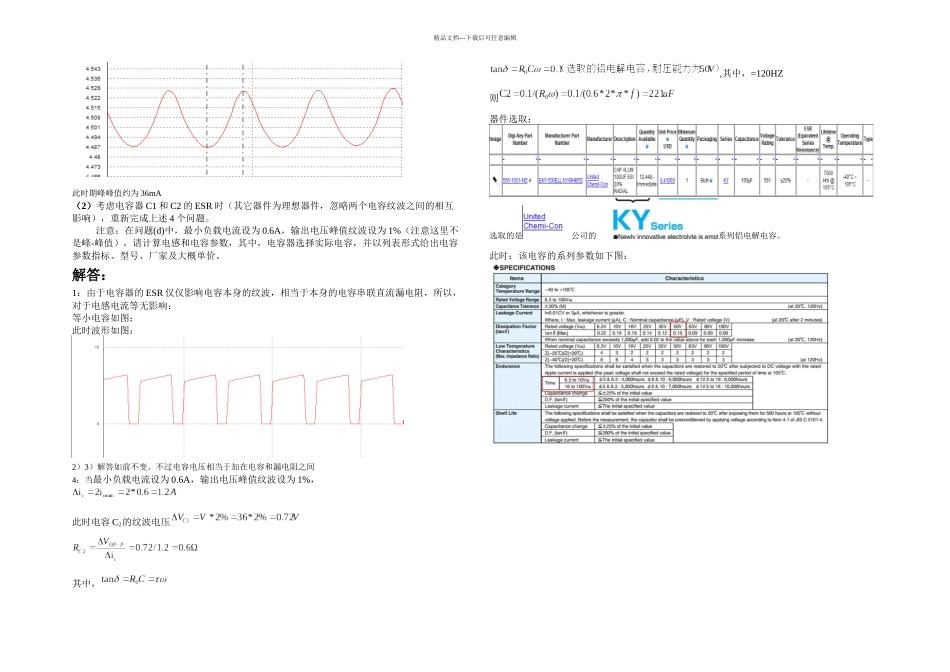

psim仿真项目buck电路_第3页
3/5
精品文档---下载后可任意编辑(1)完成下面题 2.9 中的 4 个问题(注:假设所有器件为理想器件,注意 peak ripple 不是峰-峰值(peak-peak ripple),正负对称时,peak ripple 是 peak-peak ripple 的一半,不对称时,以正/负 peak ripple 的最大者为准。解答:1:电路仿真结构图如图所示:在占空比为 0.5 时候,稳定之后输出电流波形为:当占空比为 0.75 时候,电流波形如图:当占空比为 0.9 时候,电流波形如图:分析:晶闸管为半控型器件,只有当加在控制级 K 上的电压超过其导通电压时才能电流流通。但是其电流有一定的上升过程,启动完之后才能够达到稳定状态。可以看出,电流波形和输入的方波占空比一致。2:分析 L2 和 C2 之间的稳定电压电流:精品文档---下载后可任意编辑由 Buck 电路可知,电容两端的电压同时,由电感充放电能量守恒可知:即:解之可得:取占空比:q=则电容输出电压为电感的输出电压直流平均后电感的输出电流为3:在直流电源侧的输入滤波器电感电流不能突变,电容电压不能突变,因此存在相应的纹波。其中,在开关管导通关断的不稳定时刻,电感电流和电容电压存在纹波。正常导通时。电容电流,此电压导致其输出电容存在漏电压则电容电压的峰值为:而在开关管关断的时候,电感电流出现纹波,其中,在电源电压,L1 和 C1的回路中,电感的纹波电压和电容的纹波电压一致。则:解得:4:由题意可知:因为所以电感电流的峰峰值为 40mA将以 T=0.01ms,q=0.075,上参数带入 3 的表达式中可以解得:C1=5.86u,L1=60u系统仿真图如下:电压波形如下:由图可见,电感电压的纹波峰峰值为电感电流波形如下:精品文档---下载后可任意编辑此时期峰峰值约为 36mA(2)考虑电容器 C1 和 C2 的 ESR 时(其它器件为理想器件,忽略两个电容纹波之间的相互影响),重新完成上述 4 个问题。注意:在问题(d)中,最小负载电流设为 0.6A,输出电压峰值纹波设为 1%(注意这里不是峰-峰值),请计算电感和电容参数,其中,电容器选择实际电容,并以列表形式给出电容参数指标、型号、厂家及大概单价。解答:1:由于电容器的 ESR 仅仅影响电容本身的纹波,相当于本身的电容串联直流漏电阻,所以,对于电感电流等无影响:等小电容如图:此时波形如图:2)3)解答如前不变。不过电容电压相当于加在电容和漏电阻之间4:当最小负载电流设为 0.6A,输出电压峰值纹波设为 1%,此时电容 C2的纹波电压其中,,其...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

psim仿真项目buck电路
