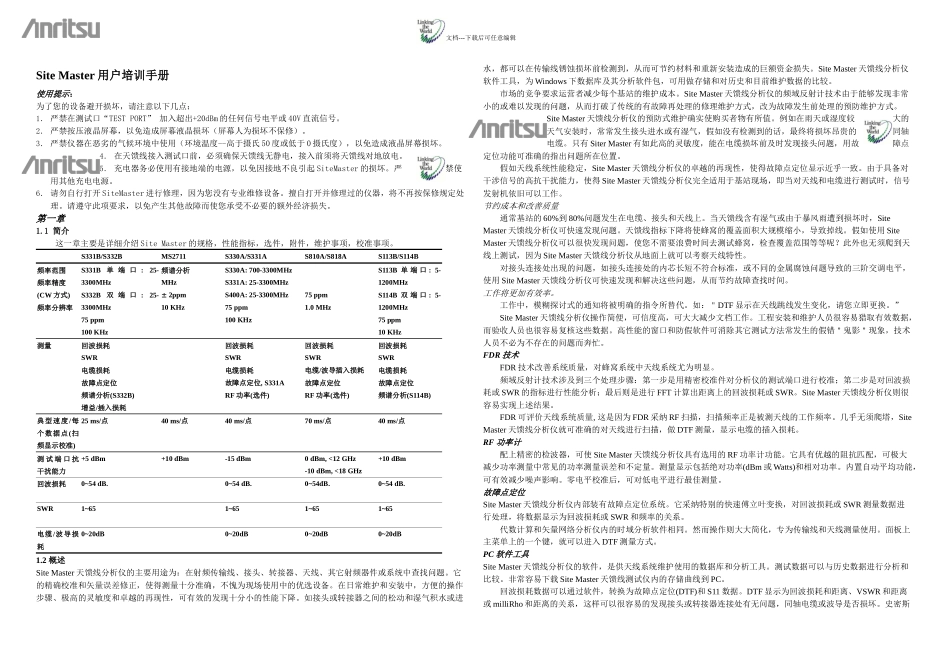

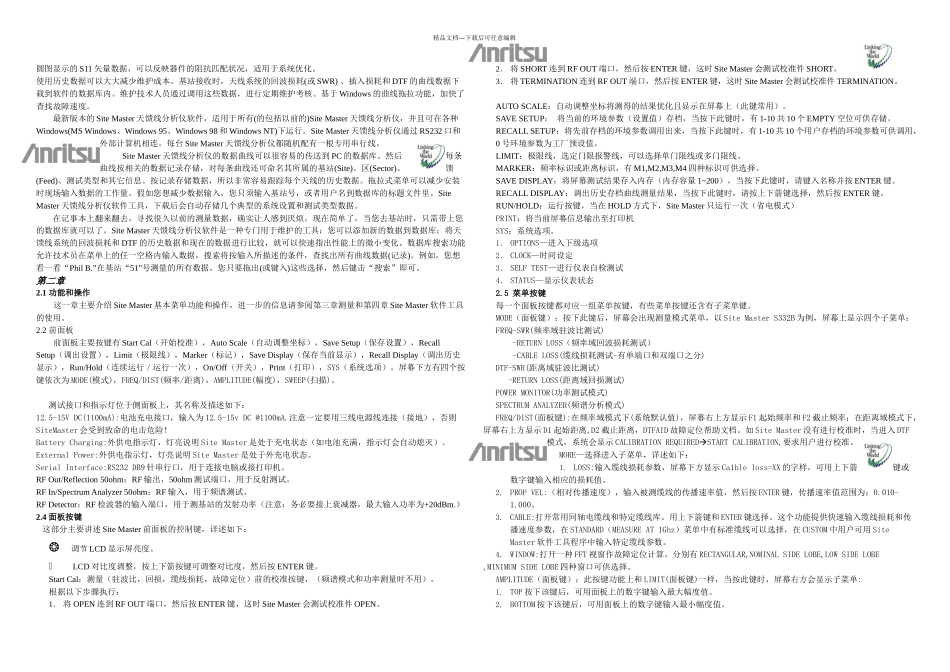

精品文档---下载后可任意编辑Site Master 用户培训手册使用提示：为了您的设备避开损坏，请注意以下几点：1． 严禁在测试口“TEST PORT” 加入超出+20dBm 的任何信号电平或 40V 直流信号。2． 严禁按压液晶屏幕，以免造成屏幕液晶损坏（屏幕人为损坏不保修）。3． 严禁仪器在恶劣的气候环境中使用（环境温度--高于摄氏 50 度或低于 0 摄氏度），以免造成液晶屏幕损坏。4． 在天馈线接入测试口前，必须确保天馈线无静电，接入前须将天馈线对地放电。5． 充电器务必使用有接地端的电源，以免因接地不良引起 SiteMaster 的损坏。严禁使用其他充电电源。6． 请勿自行打开 SiteMaster 进行修理，因为您没有专业维修设备。擅自打开并修理过的仪器，将不再按保修规定处理。请遵守此项要求，以免产生其他故障而使您承受不必要的额外经济损失。第一章1.1 简介这一章主要是详细介绍 Site Master 的规格，性能指标，选件，附件，维护事项，校准事项。S331B/S332BMS2711S330A/S331AS810A/S818AS113B/S114B频率范围频率精度(CW 方式)频率分辨率S331B 单 端 口 : 25-3300MHzS332B 双 端 口 : 25-3300MHz75 ppm100 KHz频谱分析MHz 2ppm10 KHzS330A: 700-3300MHzS331A: 25-3300MHzS400A: 25-3300MHz75 ppm100 KHz75 ppm1.0 MHzS113B 单 端 口 : 5-1200MHzS114B 双 端 口 : 5-1200MHz75 ppm10 KHz测量回波损耗 SWR电缆损耗故障点定位频谱分析(S332B)增益/插入损耗回波损耗SWR电缆损耗故障点定位, S331ARF 功率(选件)回波损耗SWR电缆/波导插入损耗故障点定位RF 功率(选件)回波损耗SWR电缆损耗故障点定位频谱分析(S114B)典型速度/每个数据点(扫频显示校准)25 ms/点40 ms/点40 ms/点70 ms/点40 ms/点测 试 端 口 抗干扰能力+5 dBm+10 dBm-15 dBm0 dBm, <12 GHz-10 dBm, <18 GHz+10 dBm回波损耗0~54 dB.0~54 dB.0~54dB.0~54 dB.SWR1~651~651~651~65电缆/波导损耗0~20dB0~20dB0~20dB0~20dB1.2 概述Site Master 天馈线分析仪的主要用途为：在射频传输线、接头、转接器、天线、其它射频器件或系统中查找问题。它的精确校准和矢量误差修正，使得测量十分准确，不愧为现场使用中的优选设备。在日常维护和安装中，方便的操作步骤、极高的灵敏度和卓越的再现性，可有效的发现十分小的性能下降。如接头或转接器之间的松动和湿气积水或进水，都可以在传输线锈蚀损坏前检测到，从而可...
