合肥1550冷轧工艺(2011.11.24修改)

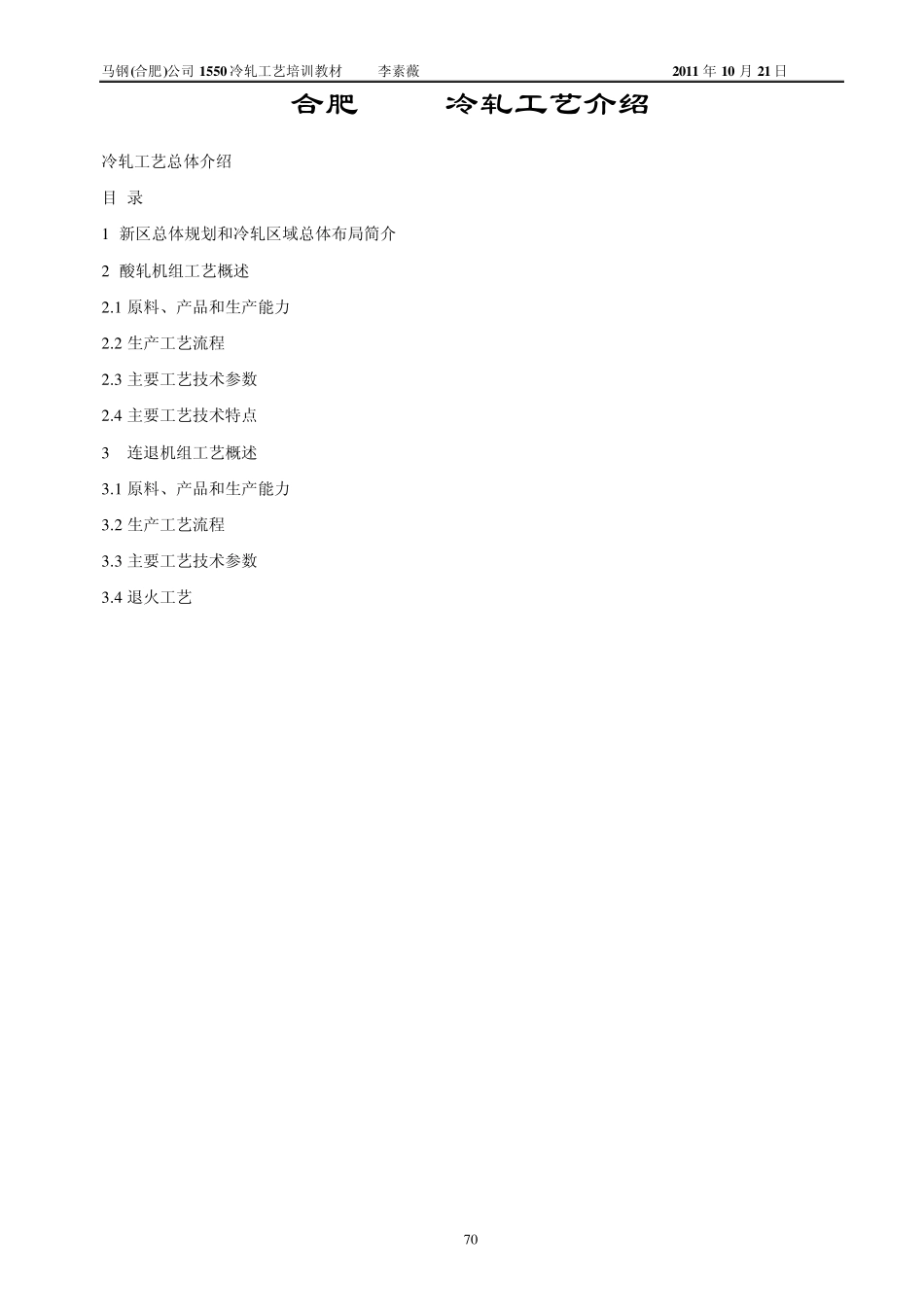

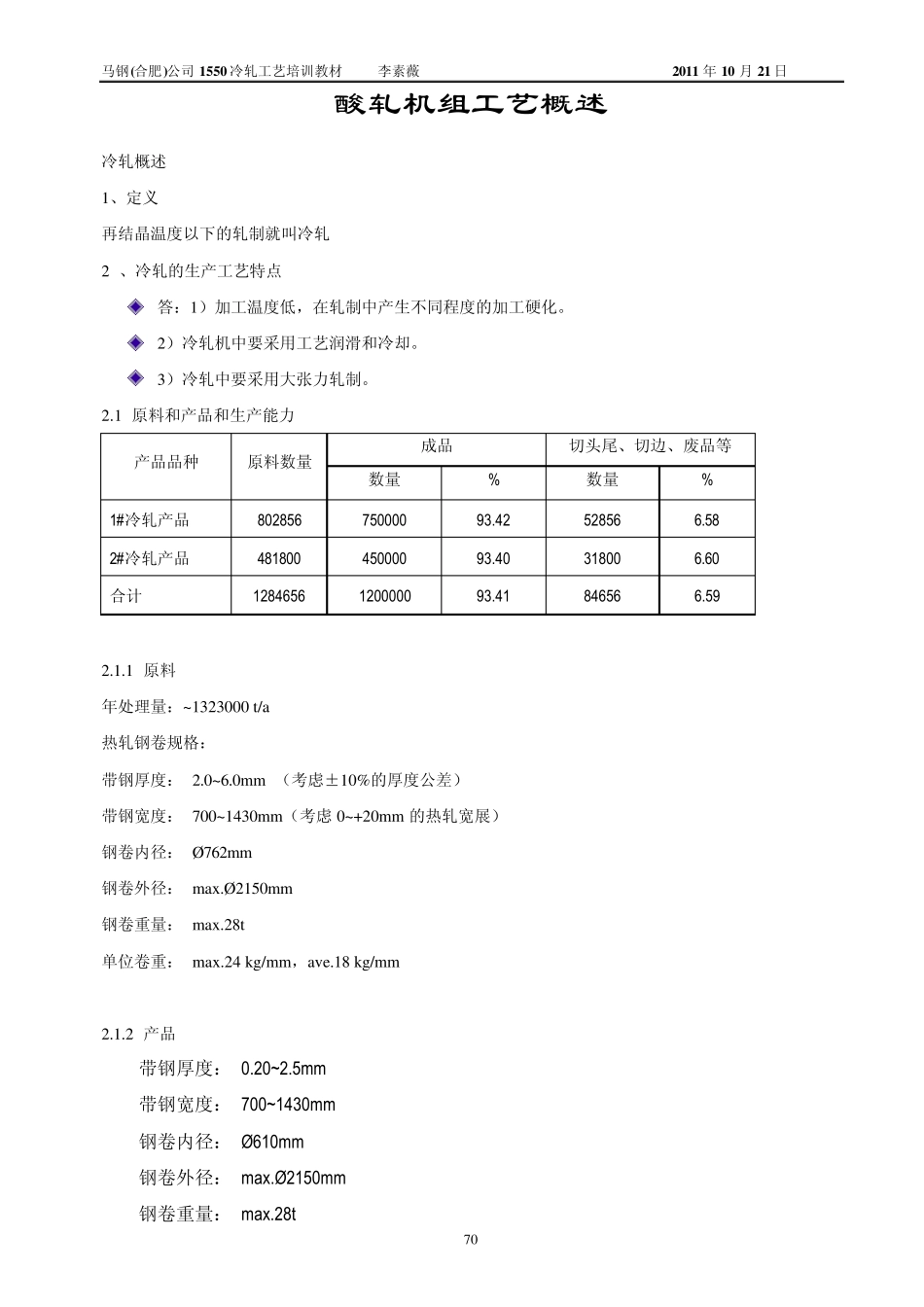

马钢(合肥)公司1 5 5 0 冷轧工艺培训教材 李素薇 2011 年10 月21 日 7 0 合肥1550冷轧工艺介绍 冷轧工艺总体介绍 目 录 1 新区总体规划和冷轧区域总体布局简介 2 酸轧机组工艺概述 2 .1 原料、产品和生产能力 2 .2 生产工艺流程 2 .3 主要工艺技术参数 2 .4 主要工艺技术特点 3 连退机组工艺概述 3 .1 原料、产品和生产能力 3 .2 生产工艺流程 3 .3 主要工艺技术参数 3 .4 退火工艺 马钢(合肥)公司1 5 5 0 冷轧工艺培训教材 李素薇 2011 年10 月21 日 70 新区总体规划和冷轧区域总体布局简介 1.2 冷轧区域总体布局简介 生产线构成 合肥1550 冷轧区域主要由以下5 个机组组成： 1）一条酸洗-冷轧联合机组，简称 PL-TCM 2）二条连续式退火机组，简称 CAL 3）一个重卷检查机组，简称 RCL 4）一个半自动包装机组，简称 PAL 马钢(合肥)公司1 5 5 0 冷轧工艺培训教材 李素薇 2011 年10 月21 日 70 酸轧机组工艺概述 冷轧概述 1、定义 再结晶温度以下的轧制就叫冷轧 2 、冷轧的生产工艺特点 答：1）加工温度低，在轧制中产生不同程度的加工硬化。 2）冷轧机中要采用工艺润滑和冷却。 3）冷轧中要采用大张力轧制。 2.1 原料和产品和生产能力 产品品种 原料数量 成品 切头尾、切边、废品等 数量 % 数量 % 1#冷轧产品 802856 750000 93.42 52856 6.58 2#冷轧产品 481800 450000 93.40 31800 6.60 合计 1284656 1200000 93.41 84656 6.59 2.1.1 原料 年处理量：~1323000 t/a 热轧钢卷规格： 带钢厚度： 2.0~6.0mm （考虑±10%的厚度公差） 带钢宽度： 700~1430mm（考虑0~+20mm 的热轧宽展） 钢卷内径： Ø 762mm 钢卷外径： max.Ø 2150mm 钢卷重量： max.28t 单位卷重： max.24 kg/mm，ave.18 kg/mm 2.1.2 产品 带钢厚度： 0.20~2.5mm 带钢宽度： 700~1430mm 钢卷内径： Ø610mm 钢卷外径： max.Ø2150mm 钢卷重量： max.28t 马钢(合肥)公司1 5 5 0 冷轧工艺培训教材 李素薇 2011 年10 月21 日 70 单位卷重： ave.18kg/mm 2.2 生产工艺流程概述 2.2.1 工艺平面布置图 酸轧机组，Pickling and Tandem Cold Mill，简称PL-TCM，其工艺平面布置图见工艺平面布置图_PL-TCM.dw f。下面分为入口段和酸洗段、轧机段进行介绍。 2.2.2 入口段和酸洗段工艺流程 在该生产线的入口...
