喷气织机质检标准

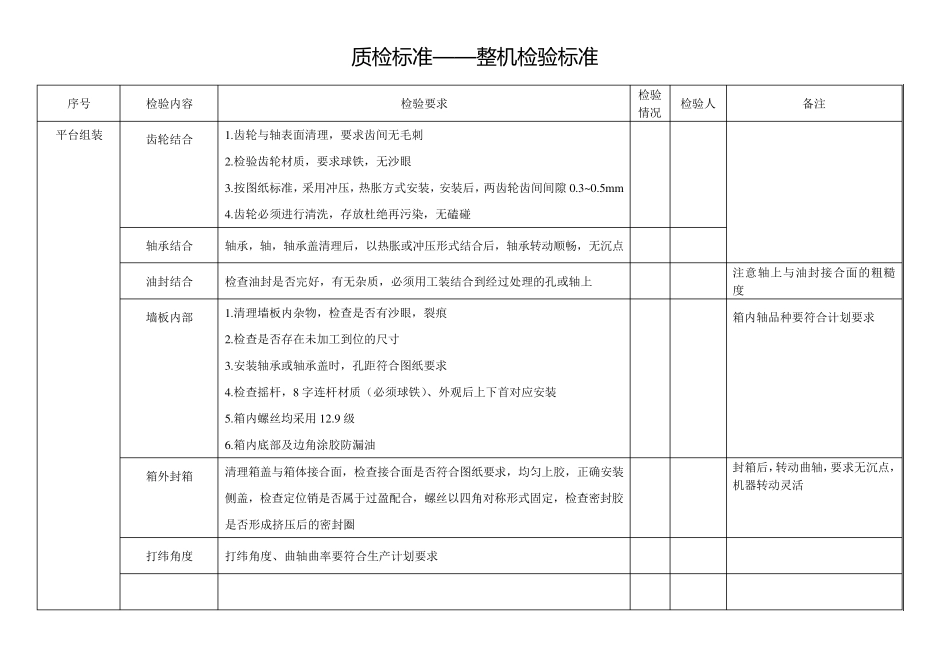

质 检 标 准——整机检 验标 准 序号 检验内容 检验要求 检验情况 检验人 备注 平台组装 齿轮结合 1.齿轮与轴表面清理，要求齿间无毛刺 2.检验齿轮材质，要求球铁，无沙眼 3.按图纸标准，采用冲压，热胀方式安装，安装后，两齿轮齿间间隙0.3~0.5mm 4.齿轮必须进行清洗，存放杜绝再污染，无磕碰 轴承结合 轴承，轴，轴承盖清理后，以热胀或冲压形式结合后，轴承转动顺畅，无沉点 油封结合 检查油封是否完好，有无杂质，必须用工装结合到经过处理的孔或轴上 注意轴上与油封接合面的粗糙度 墙板内部 1.清理墙板内杂物，检查是否有沙眼，裂痕 2.检查是否存在未加工到位的尺寸 3.安装轴承或轴承盖时，孔距符合图纸要求 4.检查摇杆，8 字连杆材质（必须球铁）、外观后上下首对应安装 5.箱内螺丝均采用12.9 级 6.箱内底部及边角涂胶防漏油 箱内轴品种要符合计划要求 箱外封箱 清理箱盖与箱体接合面，检查接合面是否符合图纸要求，均匀上胶，正确安装侧盖，检查定位销是否属于过盈配合，螺丝以四角对称形式固定，检查密封胶是否形成挤压后的密封圈 封箱后，转动曲轴，要求无沉点，机器转动灵活 打纬角度 打纬角度、曲轴曲率要符合生产计划要求 质 检 标 准——整机检 验标 准 螺丝安装 检查螺丝等级，材质，气动扳手紧固后，必须用手动扳手检查一遍 需要涂密封胶的螺丝孔均匀涂胶后再锁紧 提综连杆的安装 清理后的提综连杆座安装位置按生产计划要求进行安装，15 轴摆动时无沉点，提综脚上的综框数量符合生产计划要求，15 轴上的支撑座垫片调节时，间隙控制在1mm 之内，15DC-33 材质必须球铁。15 轴两端轴承涂满黄油，15DC-44开口连杆组装必须用工装，安装后必须垂直，与15DC-19 结合要符合要求，15DC-47 必须锁紧，与15DC-42 结合必须牢固 联轴器 联轴器螺丝必须上紧，并且涂厌氧胶锁紧 提综部分 15DC-43 开口连杆重点注意，清理后的轴承与连杆结合时，冲压安装形成过盈配合，打黄油后打胶封盖，紧固螺丝用力均匀，转动时无沉点、死点。15EC-27提综脚结合时按计划配比片数，及提综杆的间距，厌氧胶固定 平台注意事项 大板，中板，15 轴在平台统一安装 下平台前要求盘车，要求无沉点死点 检查机架表面清洁（包括墙板、撑挡、摇摆轴、中板。15 轴） 上首安装 18.部套 18 部套安装后，加工接触面必须到位，定位销要求符合过盈配合，紧固螺丝，调整 18EC-30 离合器连杆安装后适中，...
