SOI多模干涉耦合器研究的开题报告

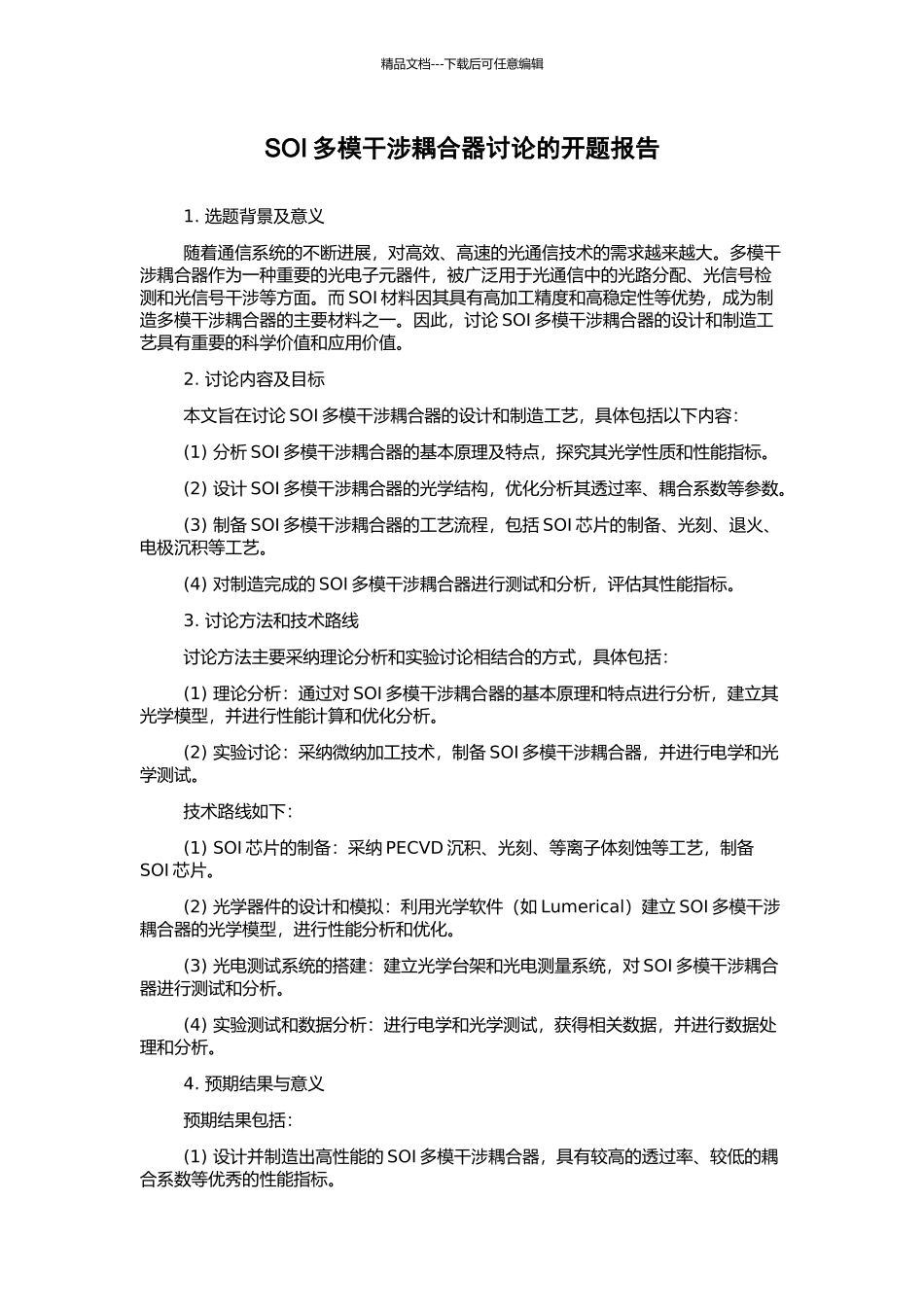

SOI多模干涉耦合器研究的开题报告_第1页
1/2

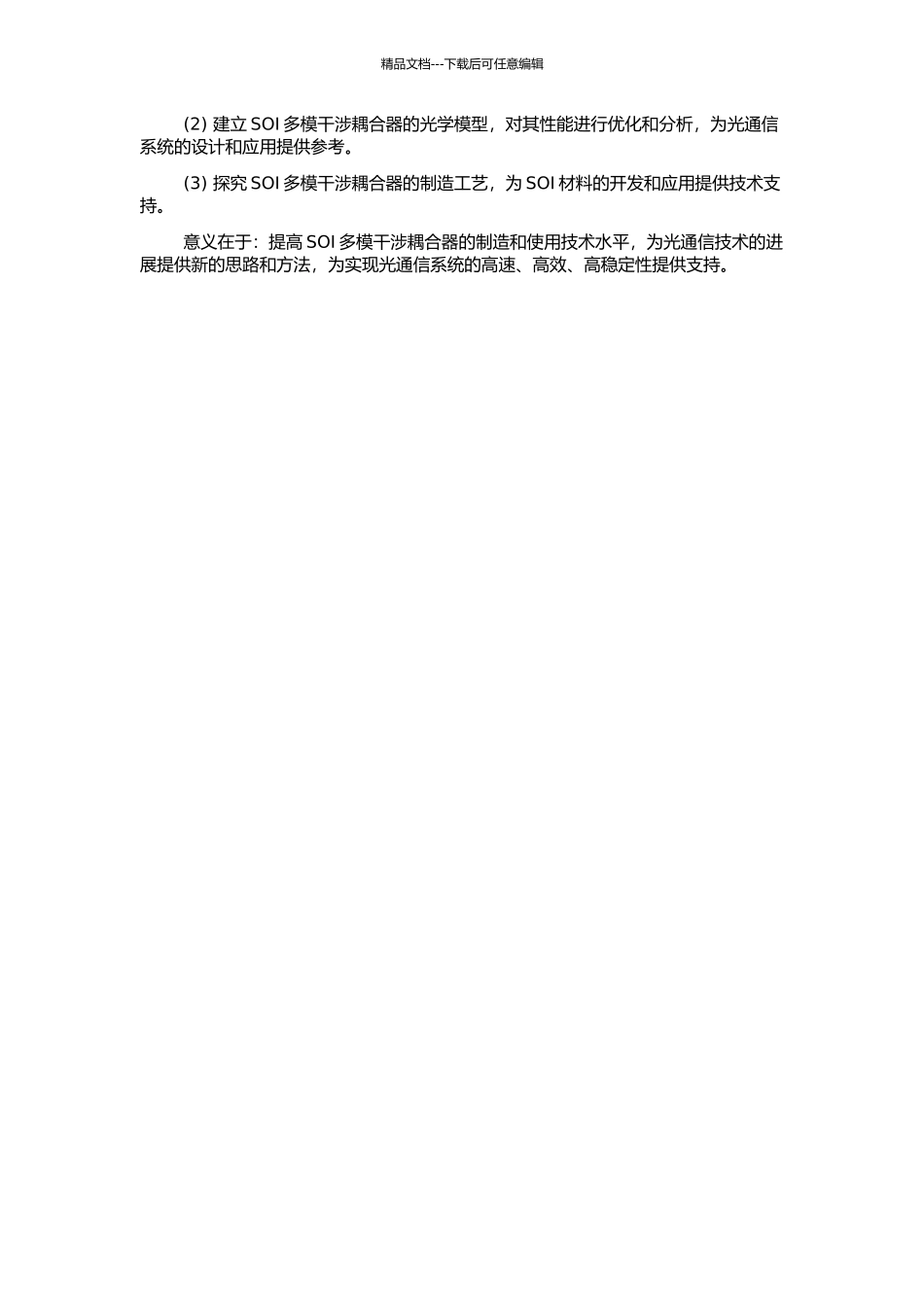

SOI多模干涉耦合器研究的开题报告_第2页
2/2
精品文档---下载后可任意编辑SOI 多模干涉耦合器讨论的开题报告1. 选题背景及意义随着通信系统的不断进展,对高效、高速的光通信技术的需求越来越大。多模干涉耦合器作为一种重要的光电子元器件,被广泛用于光通信中的光路分配、光信号检测和光信号干涉等方面。而 SOI 材料因其具有高加工精度和高稳定性等优势,成为制造多模干涉耦合器的主要材料之一。因此,讨论 SOI 多模干涉耦合器的设计和制造工艺具有重要的科学价值和应用价值。2. 讨论内容及目标本文旨在讨论 SOI 多模干涉耦合器的设计和制造工艺,具体包括以下内容:(1) 分析 SOI 多模干涉耦合器的基本原理及特点,探究其光学性质和性能指标。(2) 设计 SOI 多模干涉耦合器的光学结构,优化分析其透过率、耦合系数等参数。(3) 制备 SOI 多模干涉耦合器的工艺流程,包括 SOI 芯片的制备、光刻、退火、电极沉积等工艺。(4) 对制造完成的 SOI 多模干涉耦合器进行测试和分析,评估其性能指标。3. 讨论方法和技术路线讨论方法主要采纳理论分析和实验讨论相结合的方式,具体包括:(1) 理论分析:通过对 SOI 多模干涉耦合器的基本原理和特点进行分析,建立其光学模型,并进行性能计算和优化分析。(2) 实验讨论:采纳微纳加工技术,制备 SOI 多模干涉耦合器,并进行电学和光学测试。技术路线如下:(1) SOI 芯片的制备:采纳 PECVD 沉积、光刻、等离子体刻蚀等工艺,制备SOI 芯片。(2) 光学器件的设计和模拟:利用光学软件(如 Lumerical)建立 SOI 多模干涉耦合器的光学模型,进行性能分析和优化。(3) 光电测试系统的搭建:建立光学台架和光电测量系统,对 SOI 多模干涉耦合器进行测试和分析。(4) 实验测试和数据分析:进行电学和光学测试,获得相关数据,并进行数据处理和分析。4. 预期结果与意义预期结果包括:(1) 设计并制造出高性能的 SOI 多模干涉耦合器,具有较高的透过率、较低的耦合系数等优秀的性能指标。精品文档---下载后可任意编辑(2) 建立 SOI 多模干涉耦合器的光学模型,对其性能进行优化和分析,为光通信系统的设计和应用提供参考。(3) 探究 SOI 多模干涉耦合器的制造工艺,为 SOI 材料的开发和应用提供技术支持。意义在于:提高 SOI 多模干涉耦合器的制造和使用技术水平,为光通信技术的进展提供新的思路和方法,为实现光通信系统的高速、高效、高稳定性提供支持。
