X波段MMIC陶瓷QFN高密度封装技术的研究开题报告

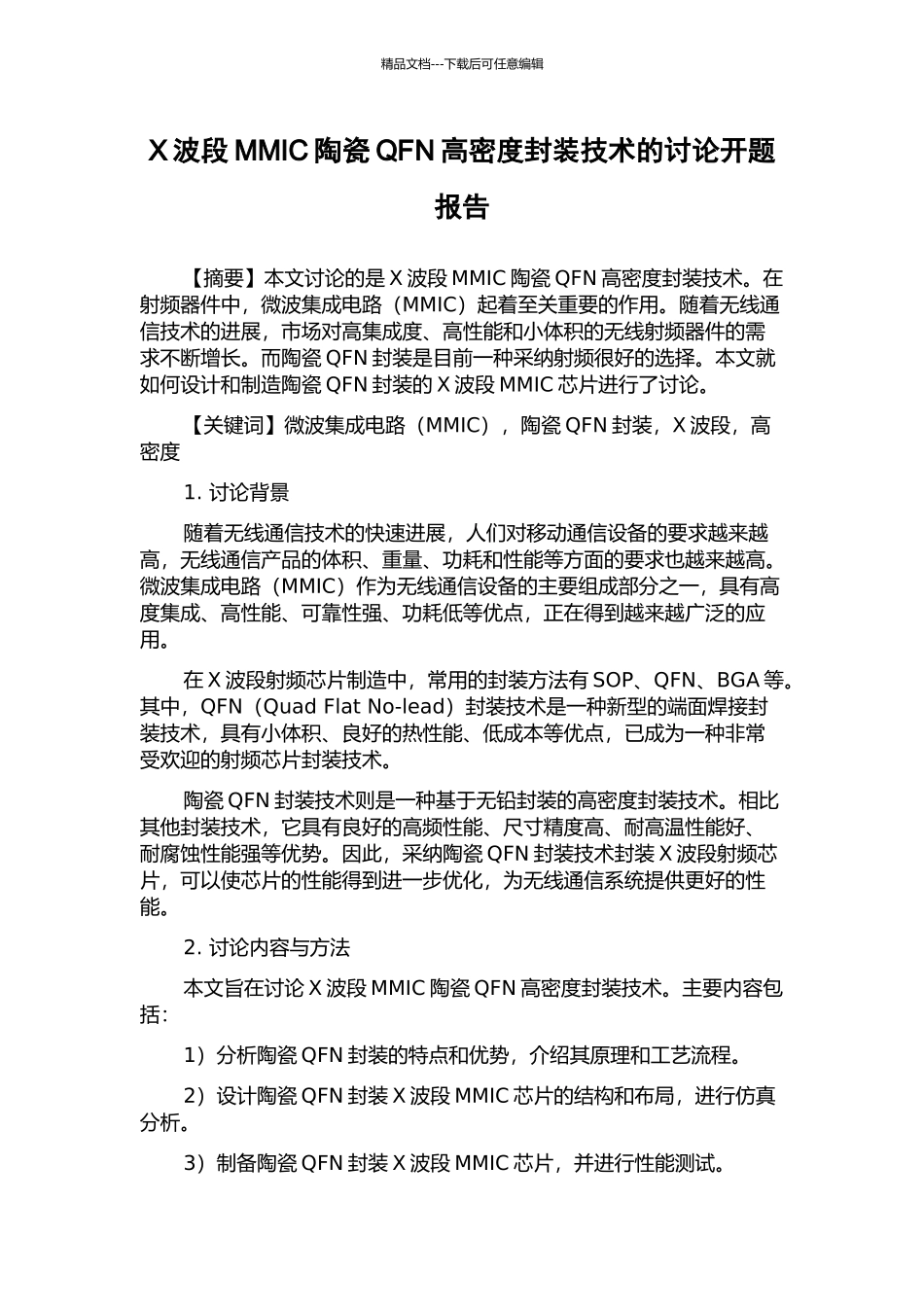

精品文档---下载后可任意编辑X 波段 MMIC 陶瓷 QFN 高密度封装技术的讨论开题报告【摘要】本文讨论的是 X 波段 MMIC 陶瓷 QFN 高密度封装技术。在射频器件中，微波集成电路（MMIC）起着至关重要的作用。随着无线通信技术的进展，市场对高集成度、高性能和小体积的无线射频器件的需求不断增长。而陶瓷 QFN 封装是目前一种采纳射频很好的选择。本文就如何设计和制造陶瓷 QFN 封装的 X 波段 MMIC 芯片进行了讨论。【关键词】微波集成电路（MMIC），陶瓷 QFN 封装，X 波段，高密度1. 讨论背景随着无线通信技术的快速进展，人们对移动通信设备的要求越来越高，无线通信产品的体积、重量、功耗和性能等方面的要求也越来越高。微波集成电路（MMIC）作为无线通信设备的主要组成部分之一，具有高度集成、高性能、可靠性强、功耗低等优点，正在得到越来越广泛的应用。在 X 波段射频芯片制造中，常用的封装方法有 SOP、QFN、BGA 等。其中，QFN（Quad Flat No-lead）封装技术是一种新型的端面焊接封装技术，具有小体积、良好的热性能、低成本等优点，已成为一种非常受欢迎的射频芯片封装技术。陶瓷 QFN 封装技术则是一种基于无铅封装的高密度封装技术。相比其他封装技术，它具有良好的高频性能、尺寸精度高、耐高温性能好、耐腐蚀性能强等优势。因此，采纳陶瓷 QFN 封装技术封装 X 波段射频芯片，可以使芯片的性能得到进一步优化，为无线通信系统提供更好的性能。2. 讨论内容与方法本文旨在讨论 X 波段 MMIC 陶瓷 QFN 高密度封装技术。主要内容包括：1）分析陶瓷 QFN 封装的特点和优势，介绍其原理和工艺流程。2）设计陶瓷 QFN 封装 X 波段 MMIC 芯片的结构和布局，进行仿真分析。3）制备陶瓷 QFN 封装 X 波段 MMIC 芯片，并进行性能测试。精品文档---下载后可任意编辑讨论方法包括：1）文献调研：对陶瓷 QFN 封装技术和 X 波段射频芯片制造领域进行系统的文献调研，了解相关的理论、技术和应用现状。2）仿真设计：采纳 ADS 和 HFSS 等仿真软件，对陶瓷 QFN 封装 X波段 MMIC 芯片的电路结构和布局进行仿真分析，优化设计方案。3）制备与测试：采纳 PCB 制板、陶瓷切割、金属化等工艺，制备陶瓷 QFN 封装 X 波段 MMIC 芯片，进行性能测试和分析。3. 预期结果和意义本文将通过对 X 波段 MMIC 陶瓷 QFN 高密度封装技术的讨论和实验，得出以下预期结果：1）设计出具有高性能...
