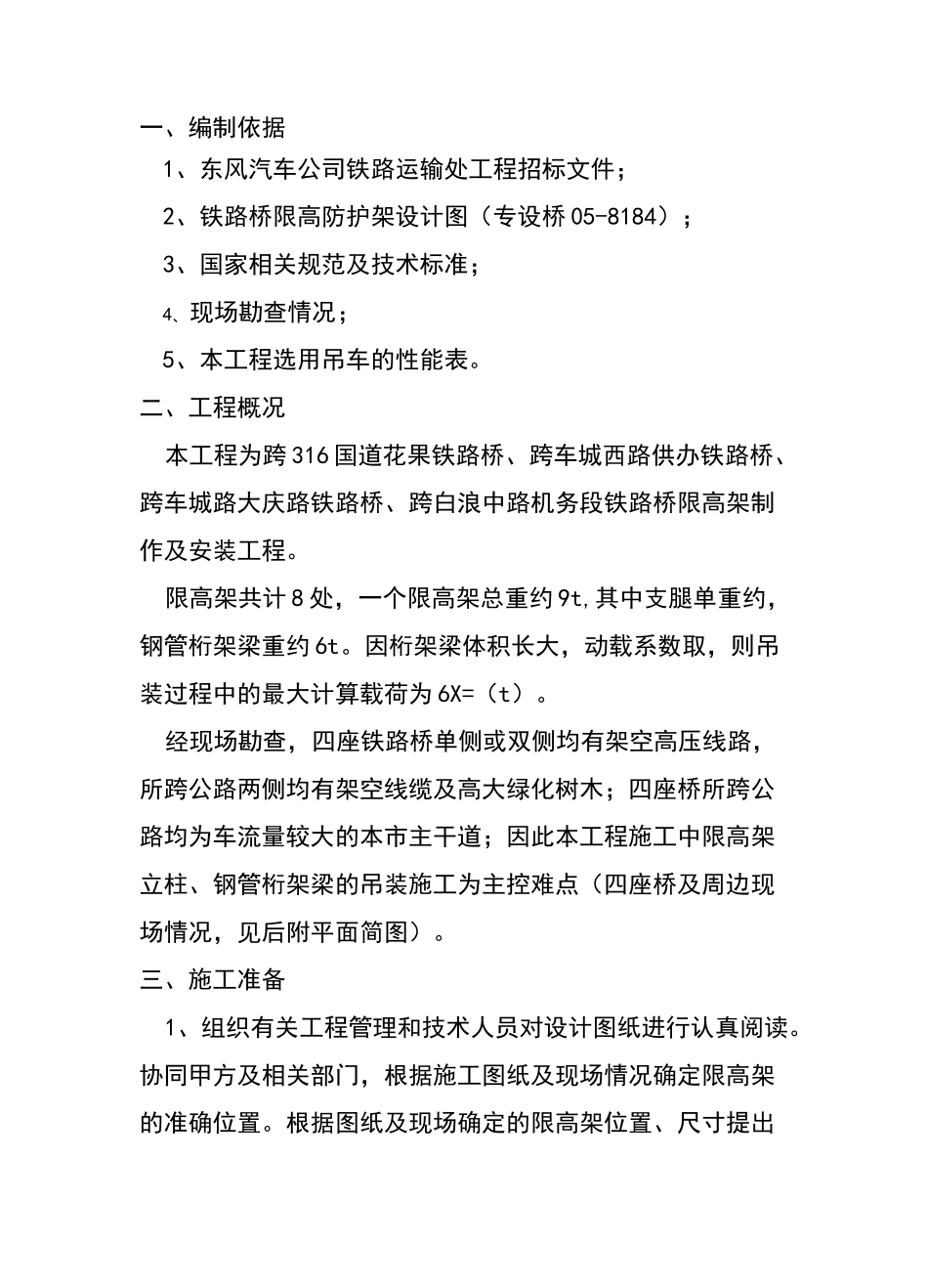

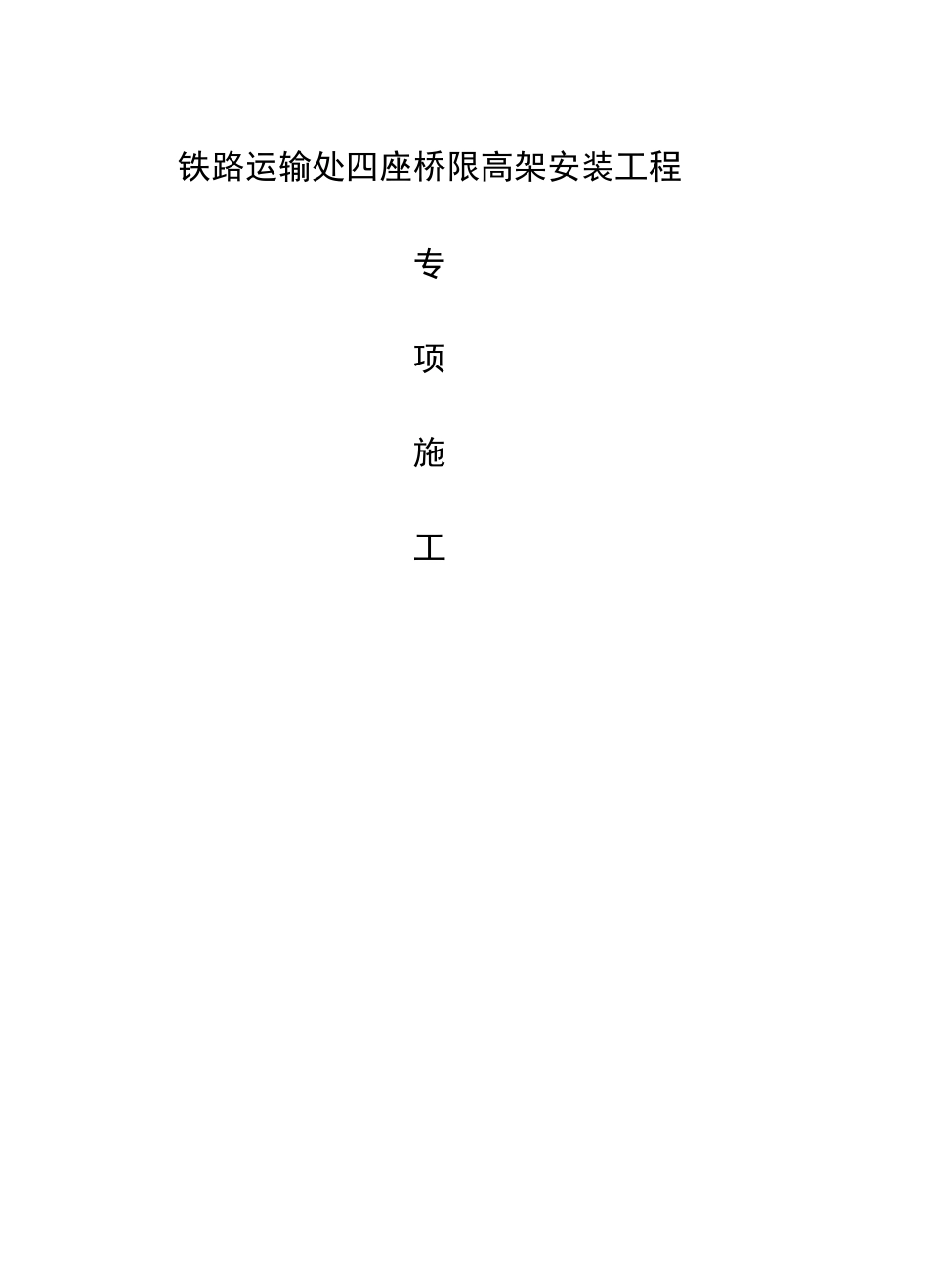

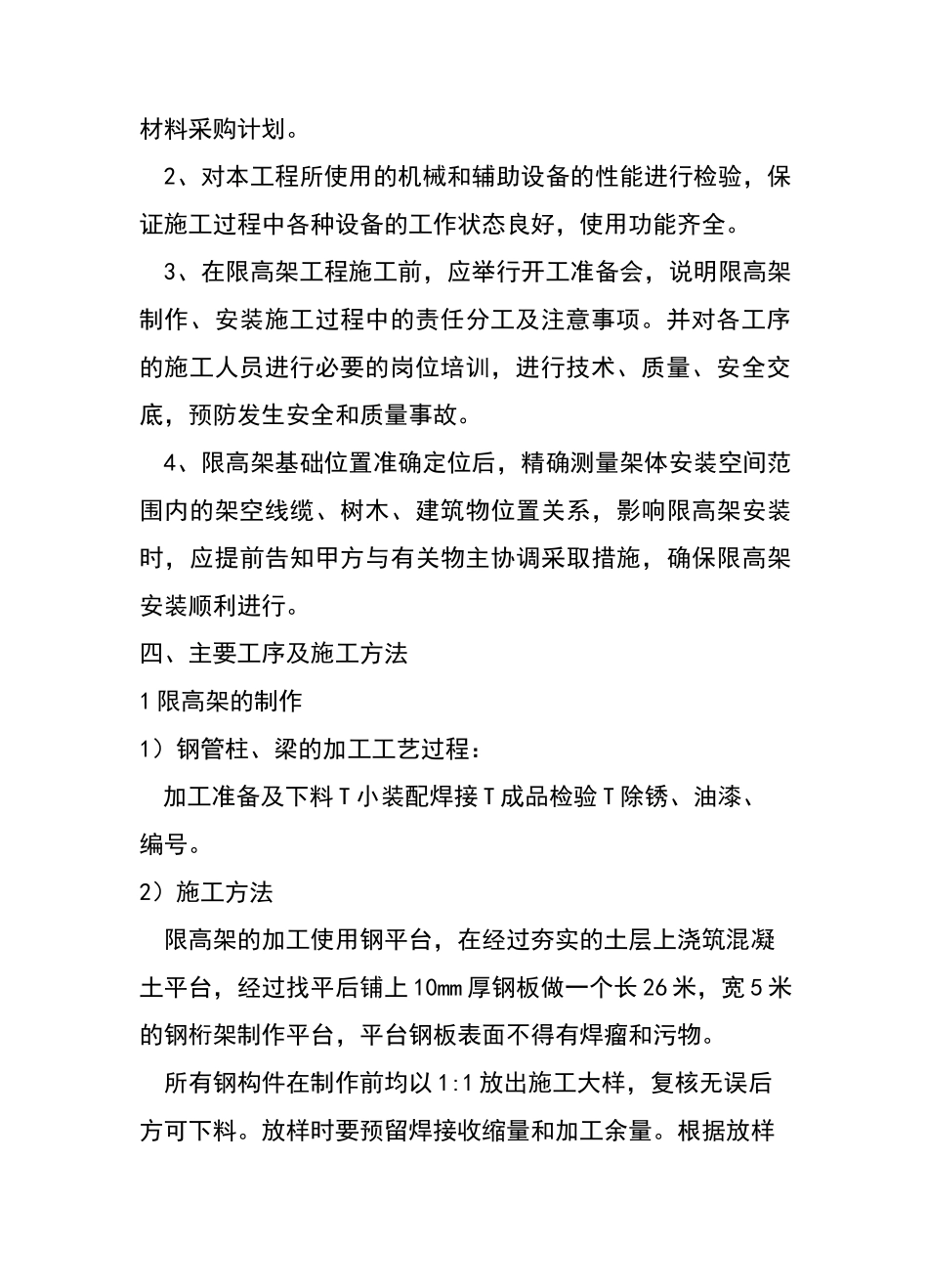

铁路运输处四座桥限高架安装工程专项施工一、编制依据1、东风汽车公司铁路运输处工程招标文件;2、铁路桥限高防护架设计图(专设桥 05-8184);3、国家相关规范及技术标准;4、现场勘查情况;5、本工程选用吊车的性能表。二、工程概况本工程为跨 316 国道花果铁路桥、跨车城西路供办铁路桥、跨车城路大庆路铁路桥、跨白浪中路机务段铁路桥限高架制作及安装工程。限高架共计 8 处,一个限高架总重约 9t,其中支腿单重约,钢管桁架梁重约 6t。因桁架梁体积长大,动载系数取,则吊装过程中的最大计算载荷为 6X=(t)。经现场勘查,四座铁路桥单侧或双侧均有架空高压线路,所跨公路两侧均有架空线缆及高大绿化树木;四座桥所跨公路均为车流量较大的本市主干道;因此本工程施工中限高架立柱、钢管桁架梁的吊装施工为主控难点(四座桥及周边现场情况,见后附平面简图)。三、施工准备1、组织有关工程管理和技术人员对设计图纸进行认真阅读。协同甲方及相关部门,根据施工图纸及现场情况确定限高架的准确位置。根据图纸及现场确定的限高架位置、尺寸提出材料采购计划。2、对本工程所使用的机械和辅助设备的性能进行检验,保证施工过程中各种设备的工作状态良好,使用功能齐全。3、在限高架工程施工前,应举行开工准备会,说明限高架制作、安装施工过程中的责任分工及注意事项。并对各工序的施工人员进行必要的岗位培训,进行技术、质量、安全交底,预防发生安全和质量事故。4、限高架基础位置准确定位后,精确测量架体安装空间范围内的架空线缆、树木、建筑物位置关系,影响限高架安装时,应提前告知甲方与有关物主协调采取措施,确保限高架安装顺利进行。四、主要工序及施工方法1 限高架的制作1)钢管柱、梁的加工工艺过程:加工准备及下料 T 小装配焊接 T 成品检验 T 除锈、油漆、编号。2)施工方法限高架的加工使用钢平台,在经过夯实的土层上浇筑混凝土平台,经过找平后铺上 10mm 厚钢板做一个长 26 米,宽 5 米的钢桁架制作平台,平台钢板表面不得有焊瘤和污物。所有钢构件在制作前均以 1:1 放出施工大样,复核无误后方可下料。放样时要预留焊接收缩量和加工余量。根据放样作出样板,以便及时调整下料尺寸。管材下料前必须先进行矫正,以保证下料的质量。限高架管材下料前应先除锈,刷底漆。下料应写明工号、构件编号、规格。钢管柱、梁下料采用火焰切割,切割前钢材切割区域内的铁锈、污物应清理干净。切割后断口边缘熔瘤、飞...
