利用暂态地电压传感器(TEV)在线实时监测开关柜的局部放电

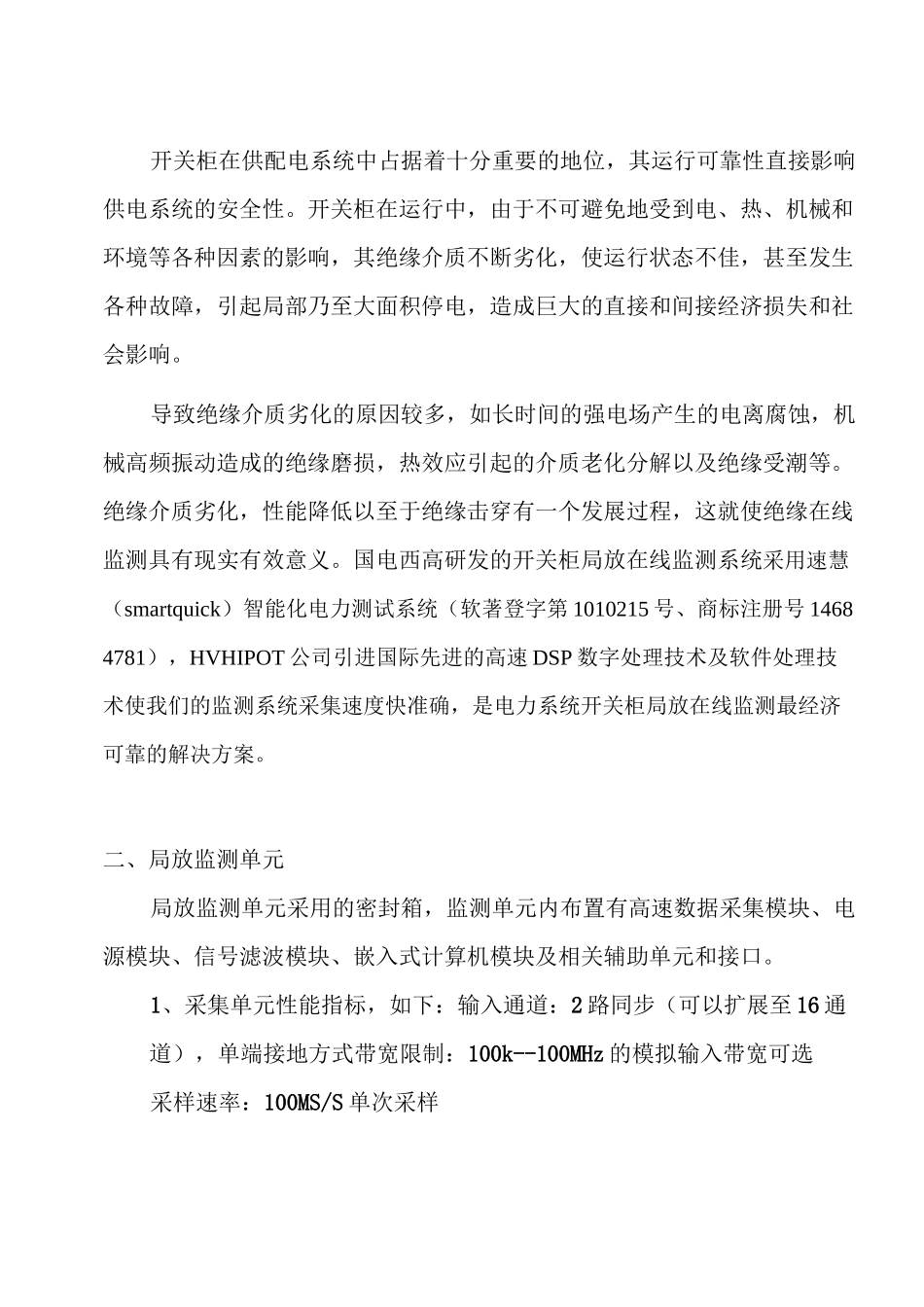

利用暂态地电压传感器(TEV)在线实时监测开关柜的局部放电_第1页
1/16
利用暂态地电压传感器(TEV)在线实时监测开关柜的局部放电_第2页
2/16
利用暂态地电压传感器(TEV)在线实时监测开关柜的局部放电_第3页
3/16
开关柜在供配电系统中占据着十分重要的地位,其运行可靠性直接影响供电系统的安全性。开关柜在运行中,由于不可避免地受到电、热、机械和环境等各种因素的影响,其绝缘介质不断劣化,使运行状态不佳,甚至发生各种故障,引起局部乃至大面积停电,造成巨大的直接和间接经济损失和社会影响。导致绝缘介质劣化的原因较多,如长时间的强电场产生的电离腐蚀,机械高频振动造成的绝缘磨损,热效应引起的介质老化分解以及绝缘受潮等。绝缘介质劣化,性能降低以至于绝缘击穿有一个发展过程,这就使绝缘在线监测具有现实有效意义。国电西高研发的开关柜局放在线监测系统采用速慧(smartquick)智能化电力测试系统(软著登字第 1010215 号、商标注册号 14684781),HVHIPOT 公司引进国际先进的高速 DSP 数字处理技术及软件处理技术使我们的监测系统采集速度快准确,是电力系统开关柜局放在线监测最经济可靠的解决方案。二、局放监测单元局放监测单元采用的密封箱,监测单元内布置有高速数据采集模块、电源模块、信号滤波模块、嵌入式计算机模块及相关辅助单元和接口。1、采集单元性能指标,如下:输入通道:2 路同步(可以扩展至 16 通道),单端接地方式带宽限制:100k--100MHz 的模拟输入带宽可选采样速率:100MS/S 单次采样触发方式:外触发或电源触发供电电源:220VAC额定功率:10W工作温度:-20°C~75°C通信协议:TCP/IP 网络协议2、传感器类型:TEV信号采集:电容耦合频率范围:3M~60MHz测量范围:0~60dB/mV;三、硬件使用说明局部放电在线监测系统硬件的具体操作步骤:a.在使用前应确保系统各个模块连线正确。具体连线:分别从每一相的接地传感器防水接头用同轴电缆线引出信号线分别连接在采集单元侧面板上的对应各个口。接好相应的光纤接口或网口。连接好电源线b・数据服务器的安装在标准机柜上注意数据服务器一定要与检测装备在同一局域网内,即用同一网关。c・当外部接线完成后,仔细检查一遍,以免出现短路情况。接通电源开始进行工作。如果有条件,建议普通笔记本先连上网线,用简单的测试程序先与测试一下,网络和设备是否正常工作。d・启动数据服务器,正常开机后,相应程序会自动启动,这时整个系统已处于正常工作状态。e・当数据服务器采集命令发出后,检测装备会给服务器发送数据。表明检测装备正常工作,数据服务器开始采集。四、系统软件使用1 主运行模块1.1 概述主运行模块是整个局部放电在线监测系统的系统参数值、人机...
