一维和二维光子晶体全向禁带的实现与展宽的开题报告

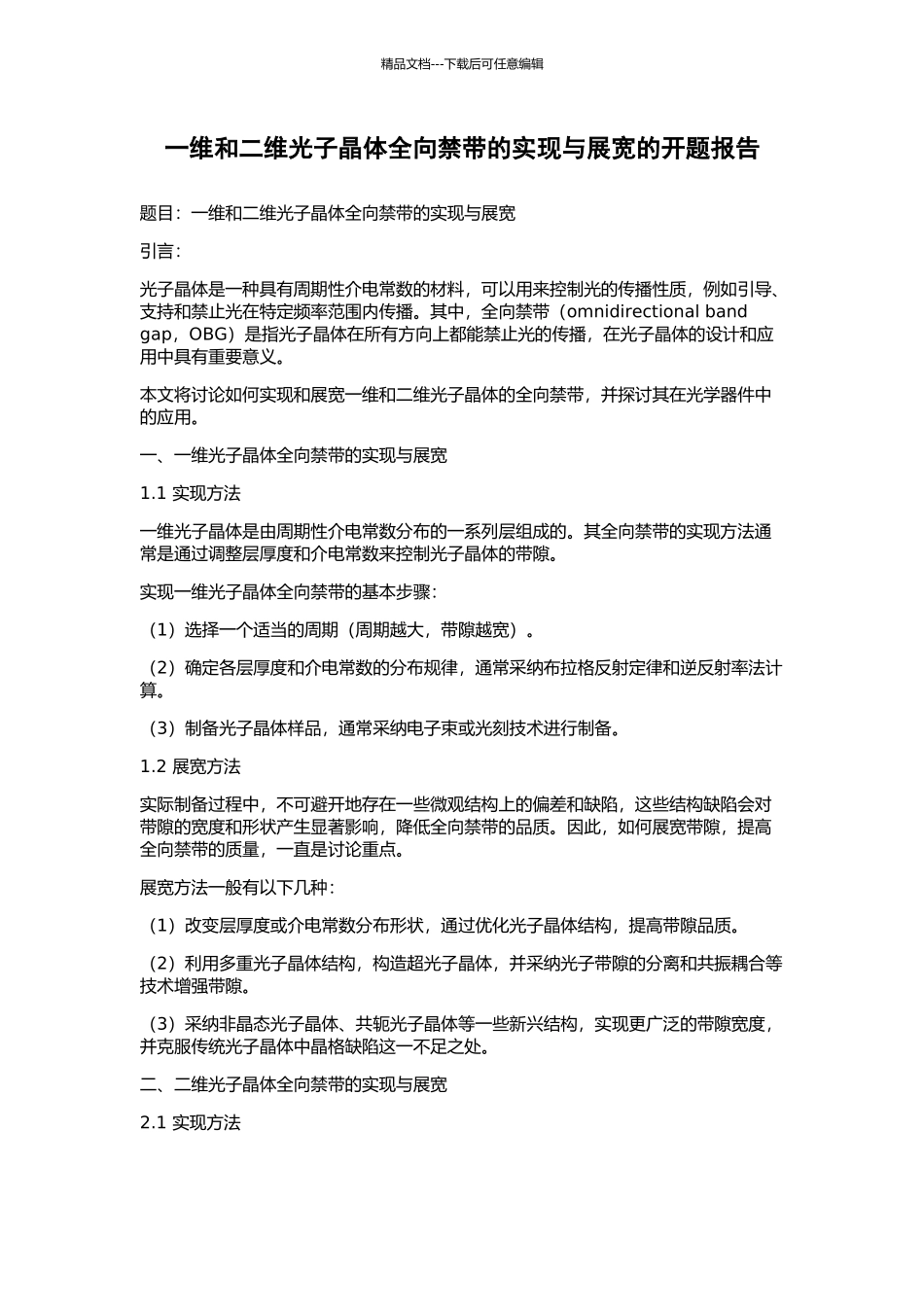

一维和二维光子晶体全向禁带的实现与展宽的开题报告_第1页
1/2

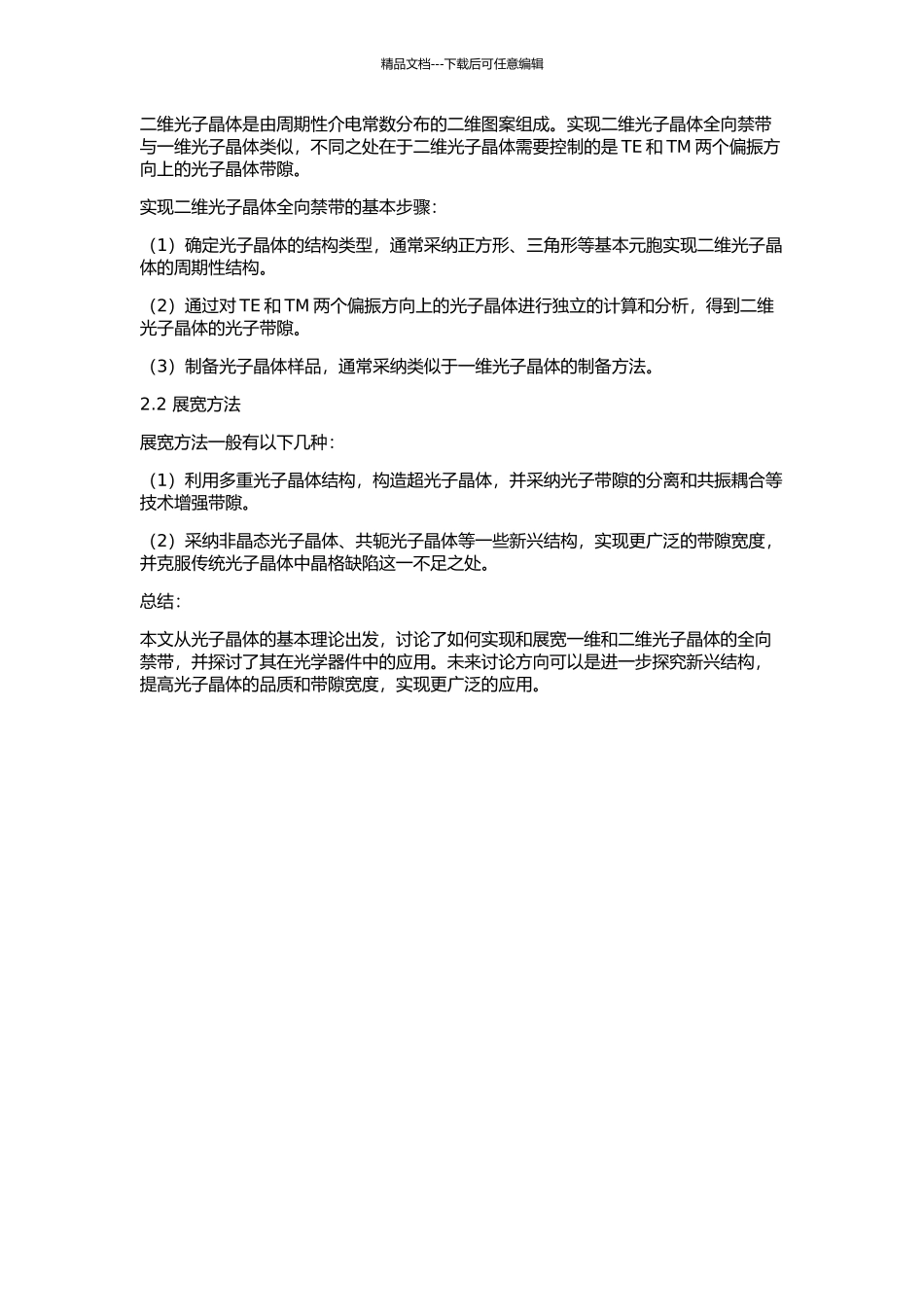

一维和二维光子晶体全向禁带的实现与展宽的开题报告_第2页
2/2
精品文档---下载后可任意编辑一维和二维光子晶体全向禁带的实现与展宽的开题报告题目:一维和二维光子晶体全向禁带的实现与展宽引言:光子晶体是一种具有周期性介电常数的材料,可以用来控制光的传播性质,例如引导、支持和禁止光在特定频率范围内传播。其中,全向禁带(omnidirectional band gap,OBG)是指光子晶体在所有方向上都能禁止光的传播,在光子晶体的设计和应用中具有重要意义。本文将讨论如何实现和展宽一维和二维光子晶体的全向禁带,并探讨其在光学器件中的应用。一、一维光子晶体全向禁带的实现与展宽1.1 实现方法一维光子晶体是由周期性介电常数分布的一系列层组成的。其全向禁带的实现方法通常是通过调整层厚度和介电常数来控制光子晶体的带隙。实现一维光子晶体全向禁带的基本步骤:(1)选择一个适当的周期(周期越大,带隙越宽)。(2)确定各层厚度和介电常数的分布规律,通常采纳布拉格反射定律和逆反射率法计算。(3)制备光子晶体样品,通常采纳电子束或光刻技术进行制备。1.2 展宽方法实际制备过程中,不可避开地存在一些微观结构上的偏差和缺陷,这些结构缺陷会对带隙的宽度和形状产生显著影响,降低全向禁带的品质。因此,如何展宽带隙,提高全向禁带的质量,一直是讨论重点。展宽方法一般有以下几种:(1)改变层厚度或介电常数分布形状,通过优化光子晶体结构,提高带隙品质。(2)利用多重光子晶体结构,构造超光子晶体,并采纳光子带隙的分离和共振耦合等技术增强带隙。(3)采纳非晶态光子晶体、共轭光子晶体等一些新兴结构,实现更广泛的带隙宽度,并克服传统光子晶体中晶格缺陷这一不足之处。二、二维光子晶体全向禁带的实现与展宽2.1 实现方法精品文档---下载后可任意编辑二维光子晶体是由周期性介电常数分布的二维图案组成。实现二维光子晶体全向禁带与一维光子晶体类似,不同之处在于二维光子晶体需要控制的是 TE 和 TM 两个偏振方向上的光子晶体带隙。实现二维光子晶体全向禁带的基本步骤:(1)确定光子晶体的结构类型,通常采纳正方形、三角形等基本元胞实现二维光子晶体的周期性结构。(2)通过对 TE 和 TM 两个偏振方向上的光子晶体进行独立的计算和分析,得到二维光子晶体的光子带隙。(3)制备光子晶体样品,通常采纳类似于一维光子晶体的制备方法。2.2 展宽方法展宽方法一般有以下几种:(1)利用多重光子晶体结构,构造超光子晶体,并采纳光子带隙的分离和共振耦合等技术增强带隙。(...
