三相交流系统短路电流计算

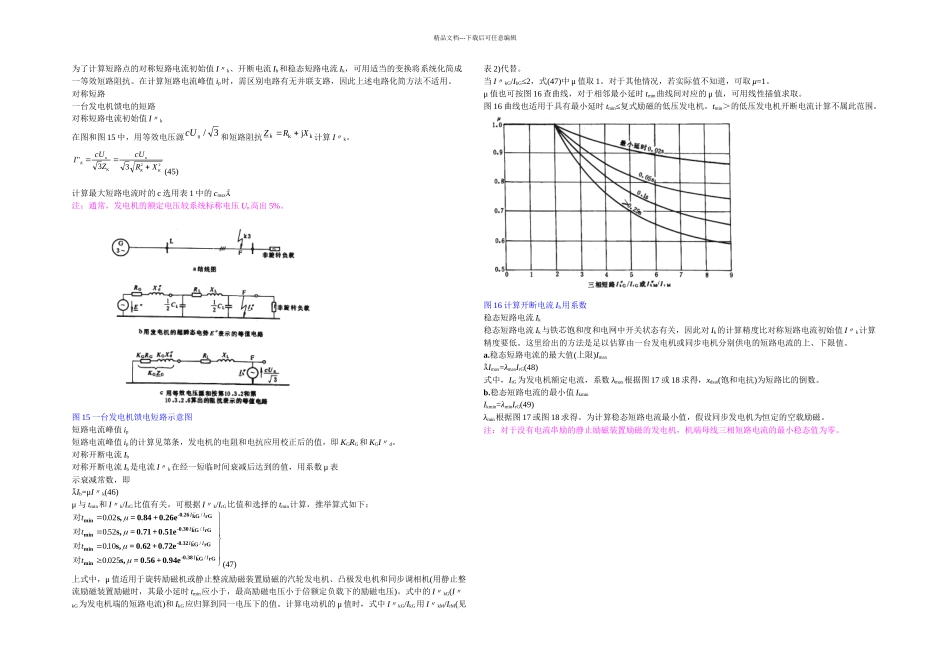

精品文档---下载后可任意编辑为了计算短路点的对称短路电流初始值 I〃k、开断电流 Ib和稳态短路电流 Ik，可用适当的变换将系统化简成一等效短路阻抗。在计算短路电流峰值 ip时，需区别电路有无并联支路，因此上述电路化简方法不适用。对称短路一台发电机馈电的短路对称短路电流初始值 I〃k在图和图 15 中，用等效电压源和短路阻抗计算 I〃k。(45)计算最大短路电流时的 c 选用表 1 中的 cmax注：通常，发电机的额定电压较系统标称电压 Un高出 5%。图 15 一台发电机馈电短路示意图短路电流峰值 ip短路电流峰值 ip的计算见第条，发电机的电阻和电抗应用校正后的值，即 KGRG和 KGI〃d。对称开断电流 Ib对称开断电流 Ib是电流 I〃k在经一短临时间衰减后达到的值，用系数 μ 表示衰减常数，即Ib=μI〃k(46)μ 与 tmin和 I〃k/IrG比值有关，可根据 I〃k/IrG比值和选择的 tmin计算，推举算式如下：(47)上式中，μ 值适用于旋转励磁机或静止整流励磁装置励磁的汽轮发电机、凸极发电机和同步调相机(用静止整流励磁装置励磁时，其最小延时 tmin应小于，最高励磁电压小于倍额定负载下的励磁电压)。式中的 I〃kG(I〃kG为发电机端的短路电流)和 IkG应归算到同一电压下的值。计算电动机的 μ 值时，式中 I〃kG/IkG用 I〃kM/IrM(见表 2)代替。当 I〃kG/IkG≤2，式(47)中 μ 值取 1。对于其他情况，若实际值不知道，可取 μ=1。μ 值也可按图 16 查曲线，对于相邻最小延时 tmin曲线间对应的 μ 值，可用线性插值求取。图 16 曲线也适用于具有最小延时 tmin≤复式励磁的低压发电机。tmin＞的低压发电机开断电流计算不属此范围。图 16 计算开断电流 Ib用系数稳态短路电流 Ik稳态短路电流 Ik与铁芯饱和度和电网中开关状态有关，因此对 Ik的计算精度比对称短路电流初始值 I〃k计算精度要低。这里给出的方法是足以估算由一台发电机或同步电机分别供电的短路电流的上、下限值。a.稳态短路电流的最大值(上限)ImaxImax=λmaxIrG(48)式中，IrG为发电机额定电流，系数 λmax根据图 17 或 18 求得，xdsat(饱和电抗)为短路比的倒数。b.稳态短路电流的最小值 IkminIkmin=λminIrG(49)λmin根据图 17 或图 18 求得。为计算稳态短路电流最小值，假设同步发电机为恒定的空载励磁。注：对于没有电流串励的静止励磁装置励磁的发电机，机端母线三相短路电流的最小稳态值为零。3/ncUZRXkkkjIcUZcURXKK...
