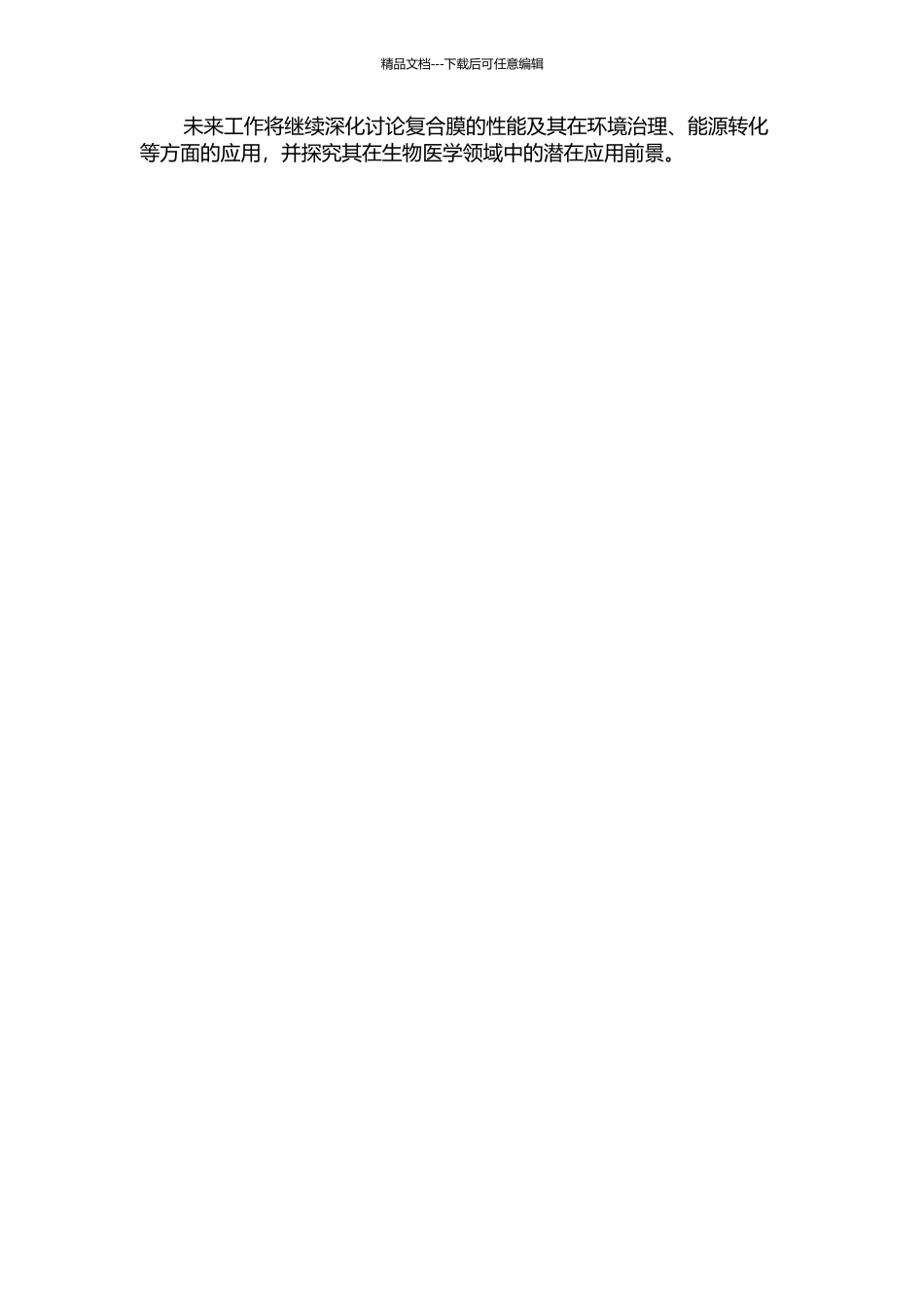

精品文档---下载后可任意编辑三维纳米多孔钛基复合膜的制备与电化学性能讨论中期报告 三维纳米多孔钛基复合膜是一种新型的功能材料，具有良好的光电催化、化学催化和电化学性能，在环境治理、可再生能源、电化学传感器等领域具有广泛应用前景。本讨论旨在通过溶胶-凝胶法制备三维纳米多孔钛基复合膜，并对其电化学性能进行系统讨论。讨论进展如下：1. 溶胶-凝胶法制备三维纳米多孔钛基复合膜采纳溶胶-凝胶法制备三维纳米多孔钛基复合膜。首先，将四氯化钛（TiCl4）和甲醇混合，并加入一定量的聚乙二醇（PEG）和氢氧化钠（NaOH）制备预体溶液。然后，在经过预处理的金属基底上，通过浸涂法涂覆预体溶液，并在恒温烘箱中进行干燥和煅烧，最终得到三维纳米多孔钛基复合膜。2. 对制备条件进行优化通过对制备条件的优化，得到了最佳的制备参数，即 TiCl4 浓度为0.5 mol/L，PEG/TiCl4 摩尔比为 0.03，NaOH/TiCl4 摩尔比为 2，煅烧温度为 500℃，煅烧时间为 3 h。3. 对复合膜进行表征使用场发射扫描电镜（FESEM）和透射电子显微镜（TEM）观察复合膜的表面形貌和微观结构，结果表明制备得到的复合膜具有高度有序的三维多孔结构和均匀的纳米粒子尺寸分布。同时，通过 X 射线衍射（XRD）和傅里叶变换红外光谱（FTIR）对复合膜的晶体结构和化学组成进行分析，证明了所制备得到的复合膜主要由金红石型 TiO2 相组成。4. 对电化学性能进行评价使用循环伏安法（CV）、电化学阻抗谱（EIS）和恒电位光电流（LPR）等方法对复合膜的电化学性能进行评价。结果表明，在紫外光照射下，制备得到的复合膜具有良好的光电催化性能和化学稳定性，且在电化学电极化学反应中显示出优异的催化活性。同时，通过讨论光照时间、电解质浓度、电极面积和温度等因素对电化学性能的影响，初步确定了复合膜的最佳使用条件。精品文档---下载后可任意编辑未来工作将继续深化讨论复合膜的性能及其在环境治理、能源转化等方面的应用，并探究其在生物医学领域中的潜在应用前景。
