城关街道东街村、丁家洼村定向安置房项目1#楼钢筋加工安装施工方案VIP免费

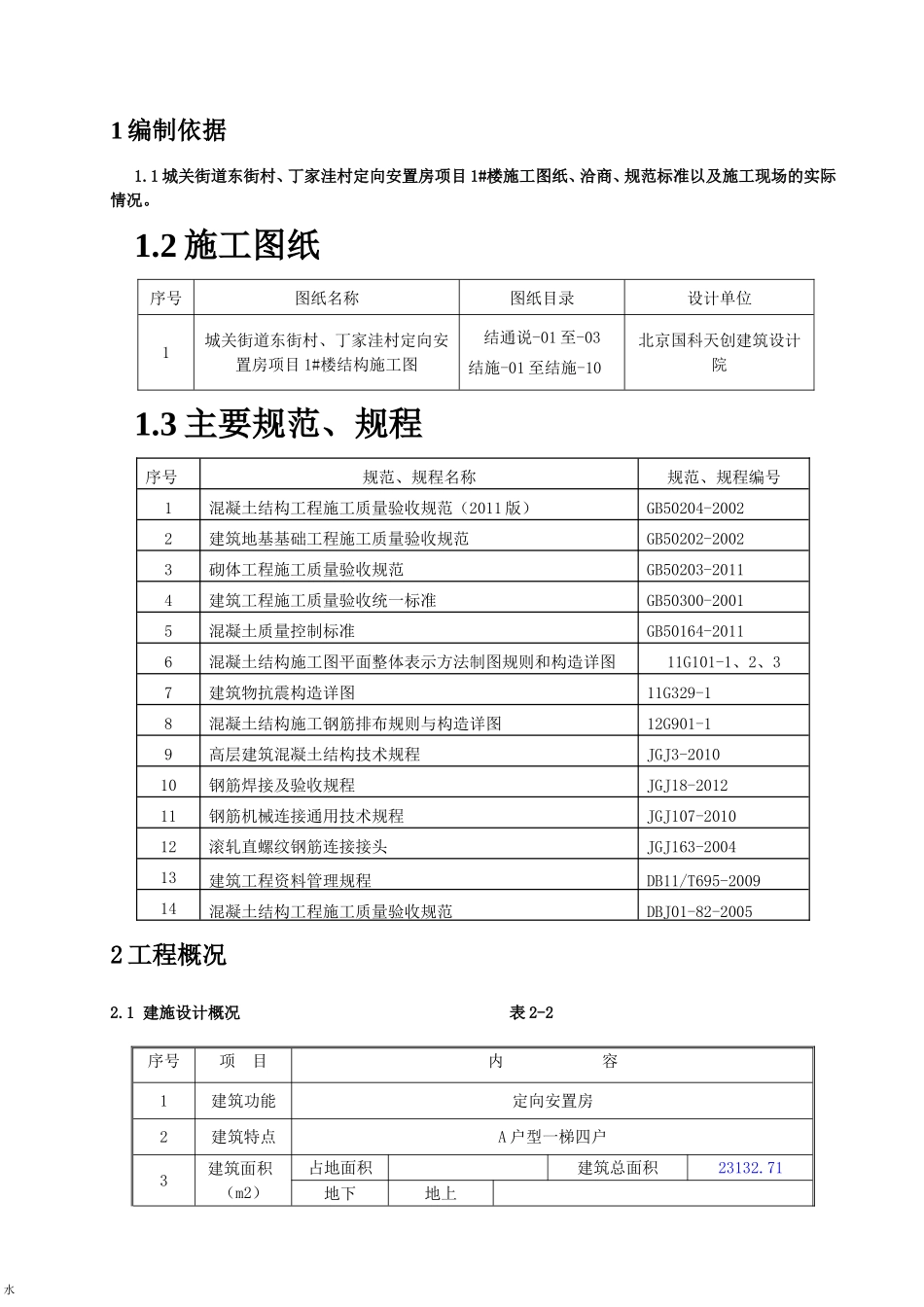

城关街道东街村、丁家洼村定向安置房项目1#楼钢筋加工安装施工方案目录1编制依据…………………………………………32工程概况…………………………………………33施工准备…………………………………………54主要施工方法……………………………………85保证保护层厚度的措施………………………...256季节施工………………………………………..277质量要求………………………………………..288应注意的问题…………………………………..309成品保护措施…………………………………..3010安全、环保及文明施工要求………………….311编制依据1.1城关街道东街村、丁家洼村定向安置房项目1#楼施工图纸、洽商、规范标准以及施工现场的实际情况。1.2施工图纸序号图纸名称图纸目录设计单位1城关街道东街村、丁家洼村定向安置房项目1#楼结构施工图结通说-01至-03结施-01至结施-10北京国科天创建筑设计院1.3主要规范、规程序号规范、规程名称规范、规程编号1混凝土结构工程施工质量验收规范（2011版）GB50204-20022建筑地基基础工程施工质量验收规范GB50202-20023砌体工程施工质量验收规范GB50203-20114建筑工程施工质量验收统一标准GB50300-20015混凝土质量控制标准GB50164-20116混凝土结构施工图平面整体表示方法制图规则和构造详图11G101-1、2、37建筑物抗震构造详图11G329-18混凝土结构施工钢筋排布规则与构造详图12G901-19高层建筑混凝土结构技术规程JGJ3-201010钢筋焊接及验收规程JGJ18-201211钢筋机械连接通用技术规程JGJ107-201012滚轧直螺纹钢筋连接接头JGJ163-200413建筑工程资料管理规程DB11/T695-200914混凝土结构工程施工质量验收规范DBJ01-82-20052工程概况2.1建施设计概况表2-2序号项目内容1建筑功能定向安置房2建筑特点A户型一梯四户3建筑面积（m2）占地面积建筑总面积23132.71地下地上水1014.2822118.434建筑层数地下1层地上21层5建筑层高（m）地下3.5首层2.8标准层2.82.86建筑高度（m）绝对高程±0.000=52.95室内外高差0.450基底标高-4.35檐高59.857基础轴线横轴编号1/01～57纵轴编号A-K总长m82.1总长m19.458主体轴线横轴编号1-57纵轴编号A-K总长m80.00总长m19.452.2结施设计概况表2-3序号项目内容1地基类型复合地基、承载力特征值390KPa2结构形式基础结构形式筏板基础主体结构形式钢筋砼剪力墙楼盖结构形式现浇钢筋砼梁板结构3地下防水刚性防水混凝土自防水柔性防水3+4水狮宝SBS改性沥青防水卷材4混凝土强度等级（抗渗等级）筏板C30P6基础顶—3层墙、连梁、柱C404层—屋面层柱、墙、连梁C30地下室外墙C40P6主体地下1-21层梁、板C30基础垫层C15其他C205抗震等级8度设防6钢筋类别I级φ6Ⅲ级φ8、φ10Φ12、Φ14、Φ16、Φ18、Φ20、Φ22、Φ257钢筋接头形式钢筋绑扎＜Φ16时采用绑扎钢筋接头≥Φ16时采用滚压直螺纹机械连接8结构截面尺寸外墙300、内墙200、楼板：100、120、150、1809二次结构连锁砌块2.3流水段划分本工程按基础后浇带和主体伸缩缝划分为三个流水段，其中第一段1－19轴。第二段20-38轴。第三段39-57轴。3施工准备3.1技术准备熟悉施工图纸，学习有关规范、规程，按规范要求编制钢筋施工方案，包括基础底板、剪力墙、框架梁、连梁、板钢筋等的加工、绑扎等施工内容。①组织工人学习直螺纹接头的工艺操作、钢筋加工、绑扎等施工工艺标准。②熟悉钢筋直螺纹连接工艺规程及规范要求。③按设计要求放样，检查已加工好的钢筋规格、形状、数量全部正确。④做好抄平放线工作，弹好水平标高线，柱、墙外皮尺寸线。⑤按设计、规范列出本工程墙柱筋接头锚固一览表(包括错开百分比、错开长度、百分比系数)，根据弹好的外皮尺寸线，检查下层预留搭接钢筋的位置、接头百分比、错开长度。如不符合要求时，要进行处理。绑扎前保护层偏位按1：6调正伸出的搭接筋，并将锈蚀、水泥砂浆等污垢清除干净。钢筋类型钢筋直径受拉钢筋基本抗震锚固长度LabEC20C25C30C35C40一二级抗震三级抗震一二级抗震三级抗震一二级抗震三级抗震一二级抗震三级抗震一二级抗震三级抗震Ⅰ(HPB300)级45d41d39d36d35d32d32d29d29d26dⅡ(HRB335)级d≤2544d40d38d35d33d31d31d28d29d26dⅢ(HRB400)级d≤254...
