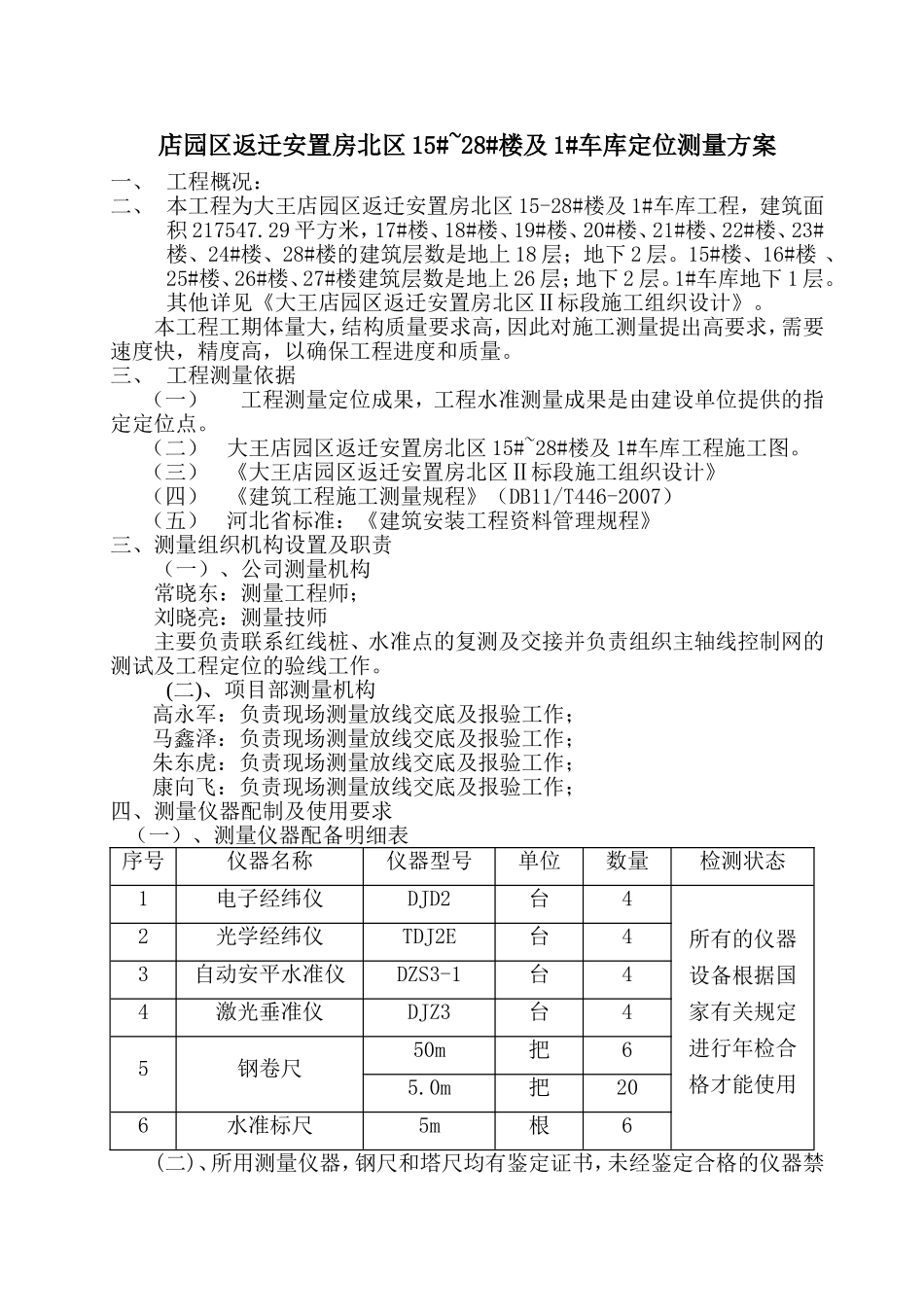

店园区返迁安置房北区15#~28#楼及1#车库定位测量方案一、工程概况：二、本工程为大王店园区返迁安置房北区15-28#楼及1#车库工程，建筑面积217547.29平方米，17#楼、18#楼、19#楼、20#楼、21#楼、22#楼、23#楼、24#楼、28#楼的建筑层数是地上18层；地下2层。15#楼、16#楼、25#楼、26#楼、27#楼建筑层数是地上26层；地下2层。1#车库地下1层。其他详见《大王店园区返迁安置房北区Ⅱ标段施工组织设计》。本工程工期体量大，结构质量要求高，因此对施工测量提出高要求，需要速度快，精度高，以确保工程进度和质量。三、工程测量依据（一）工程测量定位成果，工程水准测量成果是由建设单位提供的指定定位点。（二）大王店园区返迁安置房北区15#~28#楼及1#车库工程施工图。（三）《大王店园区返迁安置房北区Ⅱ标段施工组织设计》（四）《建筑工程施工测量规程》（DB11/T446-2007）（五）河北省标准：《建筑安装工程资料管理规程》三、测量组织机构设置及职责（一）、公司测量机构常晓东：测量工程师；刘晓亮：测量技师主要负责联系红线桩、水准点的复测及交接并负责组织主轴线控制网的测试及工程定位的验线工作。(二)、项目部测量机构高永军：负责现场测量放线交底及报验工作；马鑫泽：负责现场测量放线交底及报验工作；朱东虎：负责现场测量放线交底及报验工作；康向飞：负责现场测量放线交底及报验工作；四、测量仪器配制及使用要求（一）、测量仪器配备明细表序号仪器名称仪器型号单位数量检测状态1电子经纬仪DJD2台4所有的仪器设备根据国家有关规定进行年检合格才能使用2光学经纬仪TDJ2E台43自动安平水准仪DZS3-1台44激光垂准仪DJZ3台45钢卷尺50m把65.0m把206水准标尺5m根6(二)、所用测量仪器，钢尺和塔尺均有鉴定证书，未经鉴定合格的仪器禁止使用。测量人员应经常擦拭、保养测量仪器及用具，使测量仪器经常处于完好状态，以保证施工的需要。五、施工测量管理制度根据施工现场情况和工程特点，制定如下测量管理制度(一)交接桩制度：1、项目部技术室收到设计图纸、具备交接桩条件后，报告建设单位和公司技术部，决定时间及时进行交接桩工作。2、交接桩工作由建设单位主持，施工单位由技术室组织，在现场由勘测设计单位直接进行交接桩工作。3、交接桩测量资料必须齐全，并应标桩示意图，表明各种桩标平面位置和标高，必要时要附有文字说明，依照资料，现场核对进行点交。4、各种标桩采用点交方式，必要时进行现场交接复测。5、交接桩时，各主要标桩要完整、稳固。交接后。接桩单位应组织测量单位进行必要的复测工作。6、交接单位在复测过程中，如发现问题，应及时提交交桩单位研究解决。（二）测量复测制度：1、为避免测量差错，所有测量内业和计算资料，必须经两人复核。施工中，应采取不同方式不同测点由两人进行复测，其测量工作内容、成果等要详细填入测量手簿内，并签字以示负责。2、现场内各测量控制标桩，必须定期进行检测，特殊情况应随时进行检测。（三）标桩保护1、测量人员必须对标桩妥善保护。永久和半永久标桩要设置牢固，并应设置明显标志，设“测量标桩，注意保护”标示，以防损坏。2、测量人员应经常定期巡视标桩保护情况。所有测量标桩，未经项目部主任工程师批准，不得随意拆毁。3、在施测范围内，需搭设临时建筑物或堆放材料时，必须事先与各级测量人员取得联系，同意后方可实施，以免损坏测量标桩或影响测量视线。（四）工程竣工测量：1、施工测量必须保证建筑物位置正确，其精度符合设计和施工规范要求，施工测量必须编制测量方案，经审批后方可实施。2、各种建筑物的标桩,测量放线前,必须填写“工程测量定位单”,施工中必须认真填写工程定位测量记录或测量复核记录。3、在工程施工中，必须根据有关规定要求及时安排实施竣工测量工作。（五）测量成果整理与积累1、测量成果的计算资料必须做到记录真实、字迹清楚、计算正确，尽量做到格式统一，装订成册后妥善保管。2、原始资料记录必须清楚，不得涂改或后补。测量手簿应按规定填写，并详细记载观测时的特殊情况。3、工程竣工后，必须及时整理测量资料，凡纳入工程技术档案的，应按规定要求的内容整理好后交技术部...
