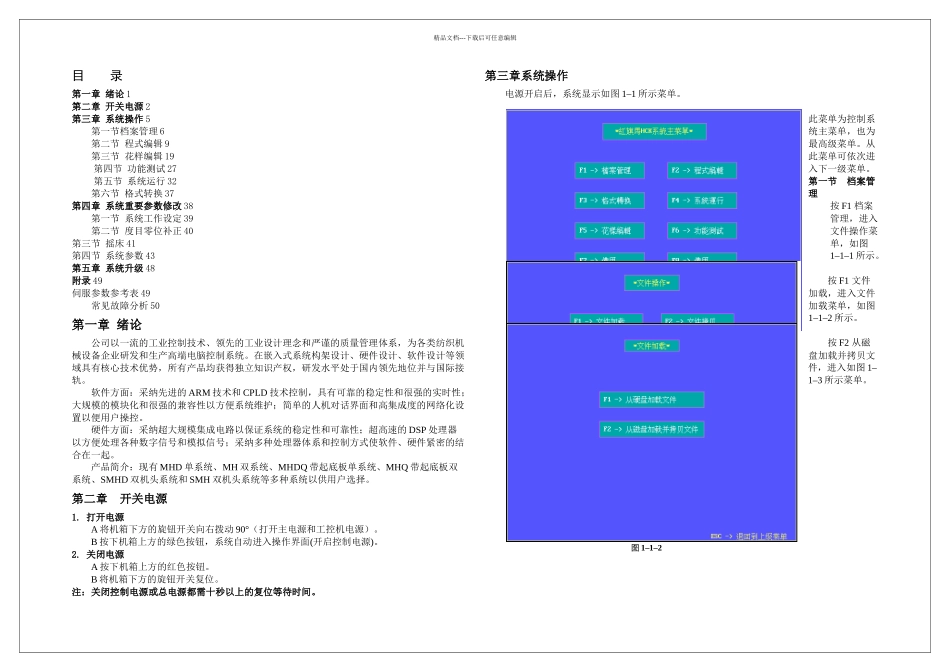

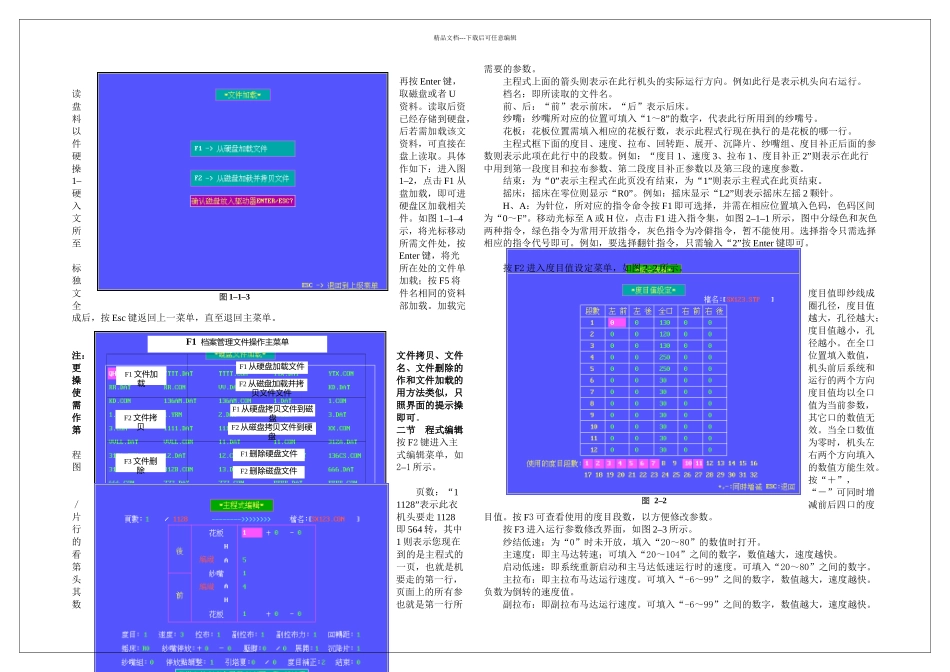

精品文档---下载后可任意编辑统操作说明书Ver71上海迈宏电子科技有限公司图 1–1图 1–1–1图 1–1–2精品文档---下载后可任意编辑目 录第一章 绪论 1第二章 开关电源 2第三章 系统操作 5第一节档案管理 6第二节 程式编辑 9第三节 花样编辑 19第四节 功能测试 27第五节 系统运行 32第六节 格式转换 37第四章 系统重要参数修改 38 第一节 系统工作设定 39 第二节 度目零位补正 40第三节 摇床 41第四节 系统参数 43第五章 系统升级 48附录 49伺服参数参考表 49 常见故障分析 50第一章 绪论公司以一流的工业控制技术、领先的工业设计理念和严谨的质量管理体系,为各类纺织机械设备企业研发和生产高端电脑控制系统。在嵌入式系统构架设计、硬件设计、软件设计等领域具有核心技术优势,所有产品均获得独立知识产权,研发水平处于国内领先地位并与国际接轨。软件方面:采纳先进的 ARM 技术和 CPLD 技术控制,具有可靠的稳定性和很强的实时性;大规模的模块化和很强的兼容性以方便系统维护;简单的人机对话界面和高集成度的网络化设置以便用户操控。硬件方面:采纳超大规模集成电路以保证系统的稳定性和可靠性;超高速的 DSP 处理器以方便处理各种数字信号和模拟信号;采纳多种处理器体系和控制方式使软件、硬件紧密的结合在一起。产品简介:现有 MHD 单系统、MH 双系统、MHDQ 带起底板单系统、MHQ 带起底板双系统、SMHD 双机头系统和 SMH 双机头系统等多种系统以供用户选择。第二章 开关电源1. 打开电源A 将机箱下方的旋钮开关向右拨动 90°(打开主电源和工控机电源)。B 按下机箱上方的绿色按钮,系统自动进入操作界面(开启控制电源)。2. 关闭电源A 按下机箱上方的红色按钮。B 将机箱下方的旋钮开关复位。注:关闭控制电源或总电源都需十秒以上的复位等待时间。第三章系统操作电源开启后,系统显示如图 1–1 所示菜单。此菜单为控制系统主菜单,也为最高级菜单。从此菜单可依次进入下一级菜单。第一节 档案管理按 F1 档案管理,进入文件操作菜单,如图1–1–1 所示。按 F1 文件加载,进入文件加载菜单,如图1–1–2 所示。按 F2 从磁盘加载并拷贝文件,进入如图 1–1–3 所示菜单。图 1–1–3图 1–1–4F1 文件加载F2 文件拷贝F3 文件删除F4 文件更名F5 备用F6 格式化磁盘 盘盘F1 从硬盘加载文件F2 从磁盘加载并拷贝文件文件F1 从硬盘拷贝文件到磁盘F2 从磁...
