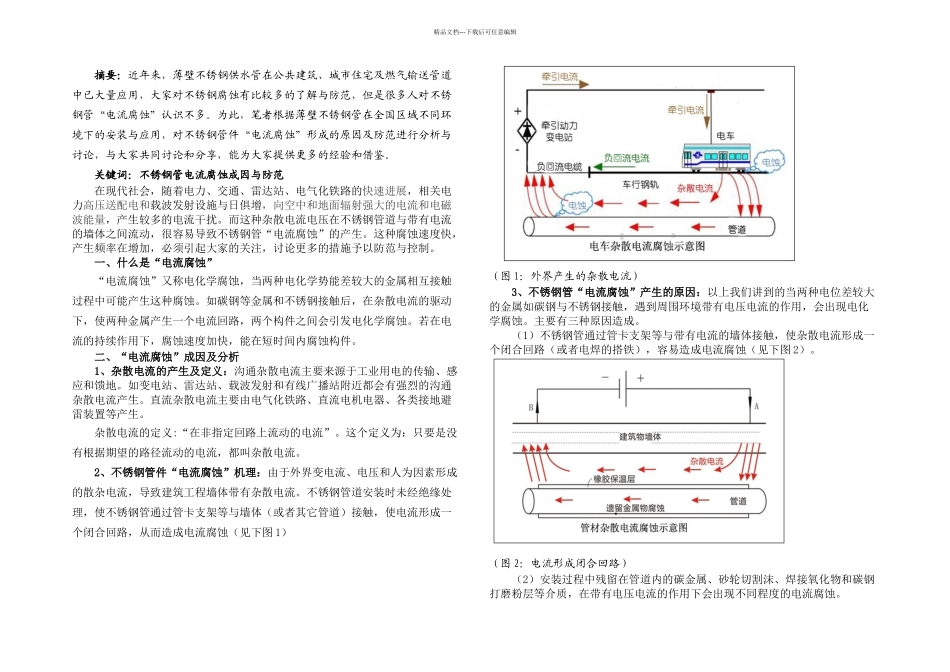

精品文档---下载后可任意编辑摘要：近年来，薄壁不锈钢供水管在公共建筑、城市住宅及燃气输送管道中已大量应用，大家对不锈钢腐蚀有比较多的了解与防范，但是很多人对不锈钢管“电流腐蚀”认识不多。为此，笔者根据薄壁不锈钢管在全国区域不同环境下的安装与应用，对不锈钢管件“电流腐蚀”形成的原因及防范进行分析与讨论，与大家共同讨论和分享，能为大家提供更多的经验和借鉴。关键词：不锈钢管电流腐蚀成因与防范在现代社会，随着电力、交通、雷达站、电气化铁路的快速进展，相关电力高压送配电和载波发射设施与日俱增，向空中和地面辐射强大的电流和电磁波能量，产生较多的电流干扰。而这种杂散电流电压在不锈钢管道与带有电流的墙体之间流动，很容易导致不锈钢管“电流腐蚀”的产生。这种腐蚀速度快，产生频率在增加，必须引起大家的关注，讨论更多的措施予以防范与控制。一、什么是“电流腐蚀”“电流腐蚀”又称电化学腐蚀，当两种电化学势能差较大的金属相互接触过程中可能产生这种腐蚀。如碳钢等金属和不锈钢接触后，在杂散电流的驱动下，使两种金属产生一个电流回路，两个构件之间会引发电化学腐蚀。若在电流的持续作用下，腐蚀速度加快，能在短时间内腐蚀构件。二、“电流腐蚀”成因及分析1、杂散电流的产生及定义：沟通杂散电流主要来源于工业用电的传输、感应和馈地。如变电站、雷达站、载波发射和有线广播站附近都会有强烈的沟通杂散电流产生。直流杂散电流主要由电气化铁路、直流电机电器、各类接地避雷装置等产生。杂散电流的定义:“在非指定回路上流动的电流”。这个定义为：只要是没有根据期望的路径流动的电流，都叫杂散电流。2、不锈钢管件“电流腐蚀”机理：由于外界变电流、电压和人为因素形成的散杂电流，导致建筑工程墙体带有杂散电流。不锈钢管道安装时未经绝缘处理，使不锈钢管通过管卡支架等与墙体（或者其它管道）接触，使电流形成一个闭合回路，从而造成电流腐蚀（见下图 1）（图 1：外界产生的杂散电流）3、不锈钢管“电流腐蚀”产生的原因：以上我们讲到的当两种电位差较大的金属如碳钢与不锈钢接触，遇到周围环境带有电压电流的作用，会出现电化学腐蚀。主要有三种原因造成。（1）不锈钢管通过管卡支架等与带有电流的墙体接触，使杂散电流形成一个闭合回路（或者电焊的搭铁），容易造成电流腐蚀（见下图 2）。（图 2：电流形成闭合回路）（2）安装过程中残留在管道内的碳金属、砂轮切割沫、焊接氧化物和碳钢打...
