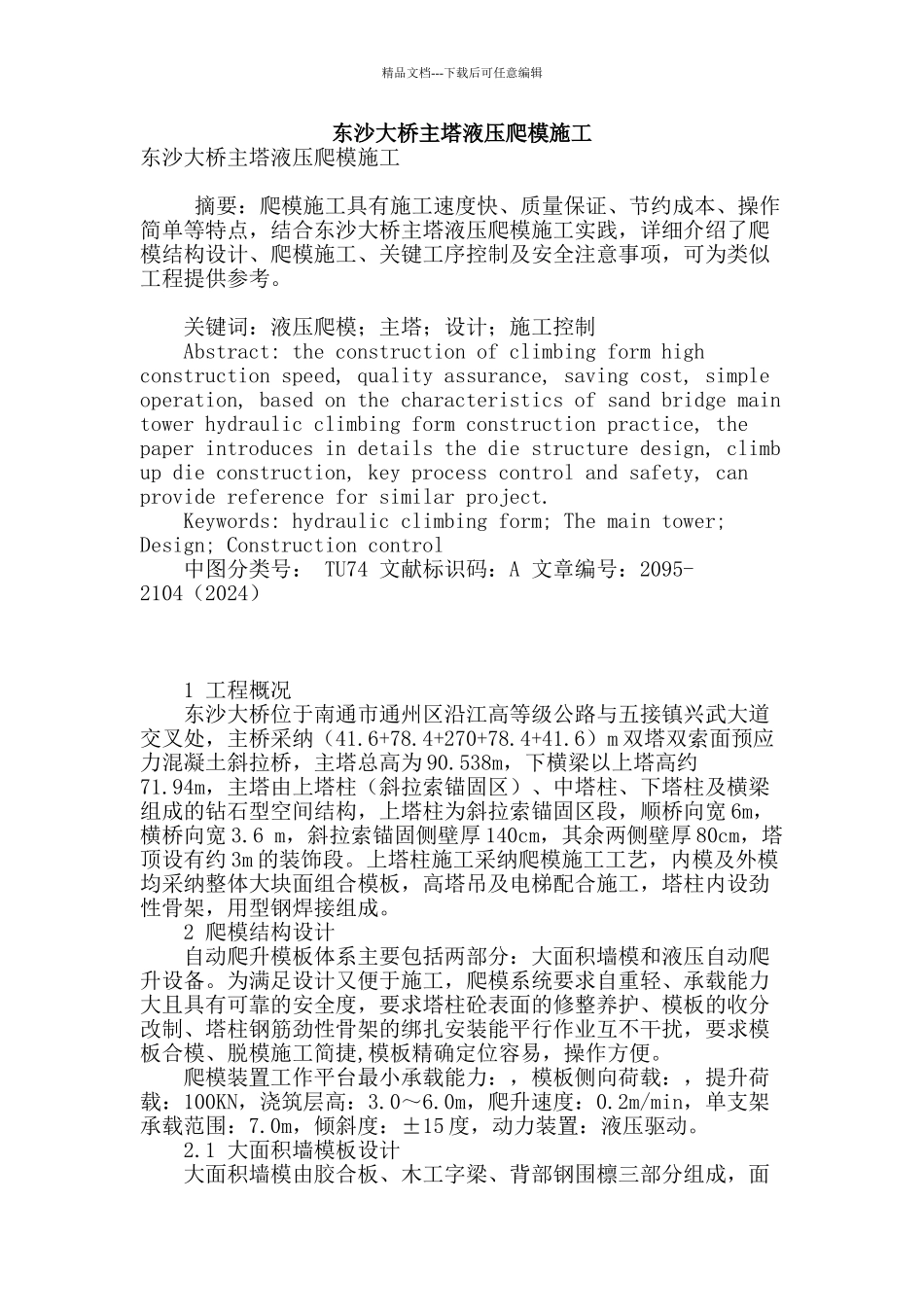

精品文档---下载后可任意编辑东沙大桥主塔液压爬模施工东沙大桥主塔液压爬模施工 摘要：爬模施工具有施工速度快、质量保证、节约成本、操作简单等特点，结合东沙大桥主塔液压爬模施工实践，详细介绍了爬模结构设计、爬模施工、关键工序控制及安全注意事项，可为类似工程提供参考。 关键词：液压爬模；主塔；设计；施工控制 Abstract: the construction of climbing form high construction speed, quality assurance, saving cost, simple operation, based on the characteristics of sand bridge main tower hydraulic climbing form construction practice, the paper introduces in details the die structure design, climb up die construction, key process control and safety, can provide reference for similar project. Keywords: hydraulic climbing form; The main tower; Design; Construction control 中图分类号： TU74 文献标识码：A 文章编号：2095-2104（2024） 1 工程概况 东沙大桥位于南通市通州区沿江高等级公路与五接镇兴武大道交叉处，主桥采纳（41.6+78.4+270+78.4+41.6）m 双塔双索面预应力混凝土斜拉桥，主塔总高为 90.538m，下横梁以上塔高约71.94m，主塔由上塔柱（斜拉索锚固区）、中塔柱、下塔柱及横梁组成的钻石型空间结构，上塔柱为斜拉索锚固区段，顺桥向宽 6m，横桥向宽 3.6 m，斜拉索锚固侧壁厚 140cm，其余两侧壁厚 80cm，塔顶设有约 3m 的装饰段。上塔柱施工采纳爬模施工工艺，内模及外模均采纳整体大块面组合模板，高塔吊及电梯配合施工，塔柱内设劲性骨架，用型钢焊接组成。 2 爬模结构设计 自动爬升模板体系主要包括两部分：大面积墙模和液压自动爬升设备。为满足设计又便于施工，爬模系统要求自重轻、承载能力大且具有可靠的安全度，要求塔柱砼表面的修整养护、模板的收分改制、塔柱钢筋劲性骨架的绑扎安装能平行作业互不干扰，要求模板合模、脱模施工简捷,模板精确定位容易，操作方便。 爬模装置工作平台最小承载能力：，模板侧向荷载：，提升荷载：100KN，浇筑层高：3.0～6.0m，爬升速度：0.2m/min，单支架承载范围：7.0m，倾斜度：±15 度，动力装置：液压驱动。 2.1 大面积墙模板设计 大面积墙模由胶合板、木工字梁、背部钢围檩三部分组成，面精品文档---下载后可任意编辑板与木工字梁通过铁钉或木螺丝...
