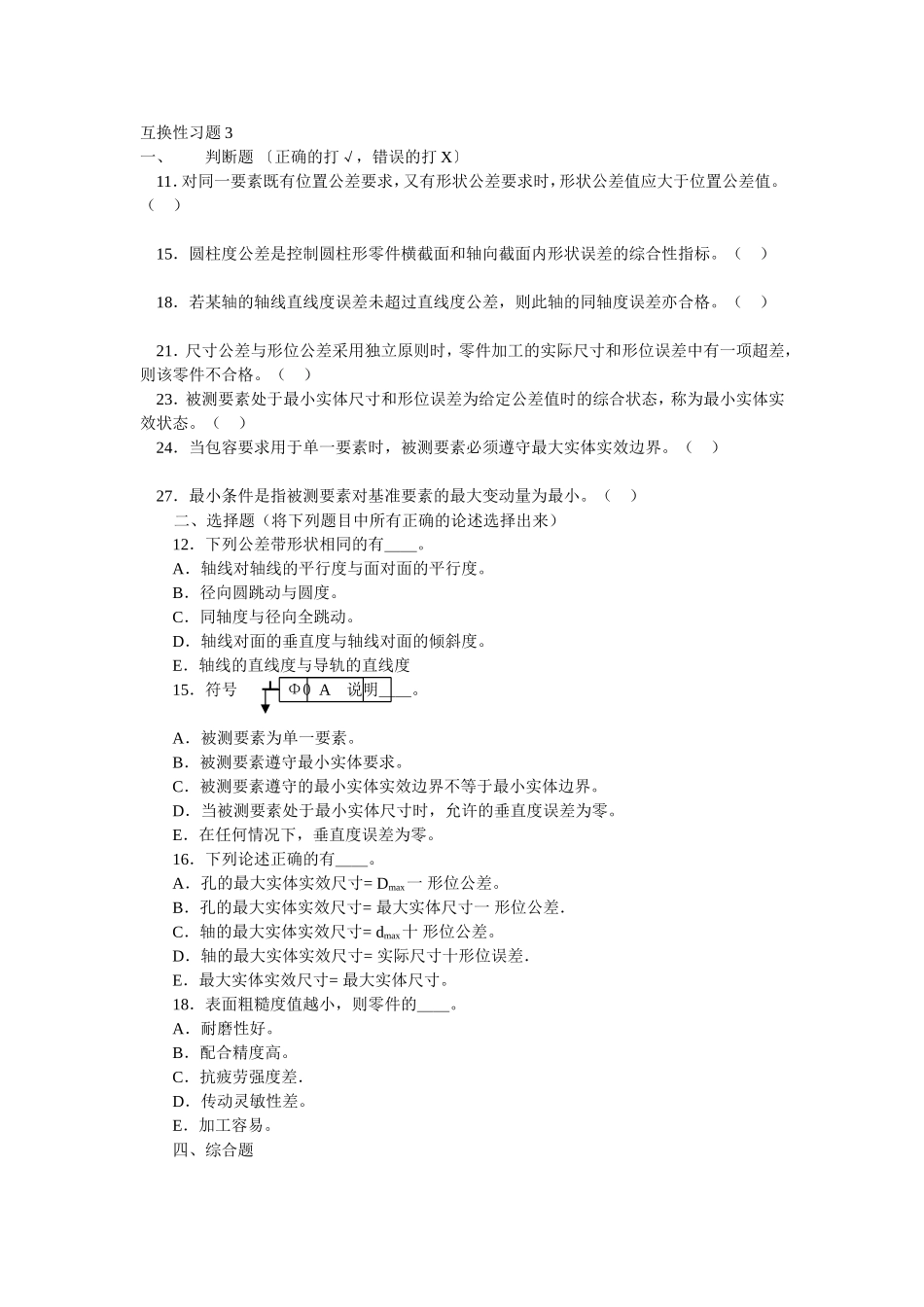

互换性习题3一、判断题〔正确的打√，错误的打X〕11．对同一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值。（）15．圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。（）18．若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。（）21．尺寸公差与形位公差采用独立原则时，零件加工的实际尺寸和形位误差中有一项超差，则该零件不合格。（）23．被测要素处于最小实体尺寸和形位误差为给定公差值时的综合状态，称为最小实体实效状态。（）24．当包容要求用于单一要素时，被测要素必须遵守最大实体实效边界。（）27．最小条件是指被测要素对基准要素的最大变动量为最小。（）二、选择题（将下列题目中所有正确的论述选择出来）12．下列公差带形状相同的有＿＿。A．轴线对轴线的平行度与面对面的平行度。B．径向圆跳动与圆度。C．同轴度与径向全跳动。D．轴线对面的垂直度与轴线对面的倾斜度。E．轴线的直线度与导轨的直线度15．符号┻Φ0A说明＿＿。A．被测要素为单一要素。B．被测要素遵守最小实体要求。C．被测要素遵守的最小实体实效边界不等于最小实体边界。D．当被测要素处于最小实体尺寸时，允许的垂直度误差为零。E．在任何情况下，垂直度误差为零。16．下列论述正确的有＿＿。A．孔的最大实体实效尺寸=Dmax一形位公差。B．孔的最大实体实效尺寸=最大实体尺寸一形位公差．C．轴的最大实体实效尺寸=dmax十形位公差。D．轴的最大实体实效尺寸=实际尺寸十形位误差．E．最大实体实效尺寸=最大实体尺寸。18．表面粗糙度值越小，则零件的＿＿。A．耐磨性好。B．配合精度高。C．抗疲劳强度差．D．传动灵敏性差。E．加工容易。四、综合题20．试将下列技术要求标注在图2－14上。（1）φ30K7和φ50M7采用包容原则。（2）底面F的平面度公差为0．02mm；φ30K7孔和φ50M7孔的内端面对它们的公共轴线的圆跳动公差为0．04mm。（3）φ30K7孔和φ50M7孔对它们的公共轴线的同轴度公差为0．03mm。（4）6-φ11H10对φ50M7孔的轴线和F面的位置度公差为0．05mm，基准要素的尺寸和被测要素的位置度公差应用最大实体要求。图2-1435．试对图2-29a所示的轴套，应用相关原则，填出表2-8中所列各值。实际零件如图4-28b所示，A1=A2=…=20.01mm。判断该零件是否合格？a)b)图2-29表2-8最大实体尺寸MMS最小实体尺寸LMSMMC时的轴线直线度公差LMC时的轴线直线度公差实体尺寸VS作用尺寸MS
