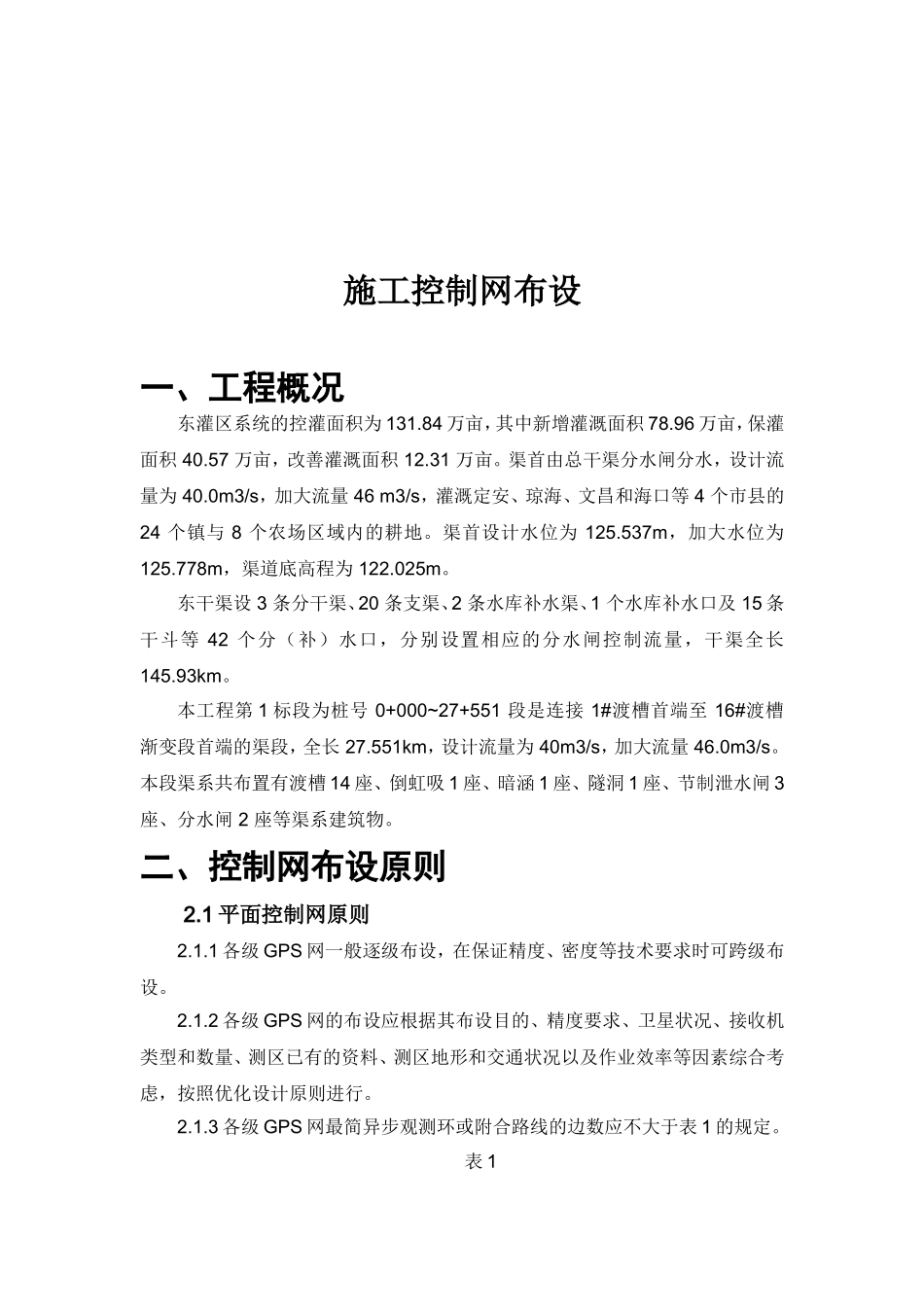

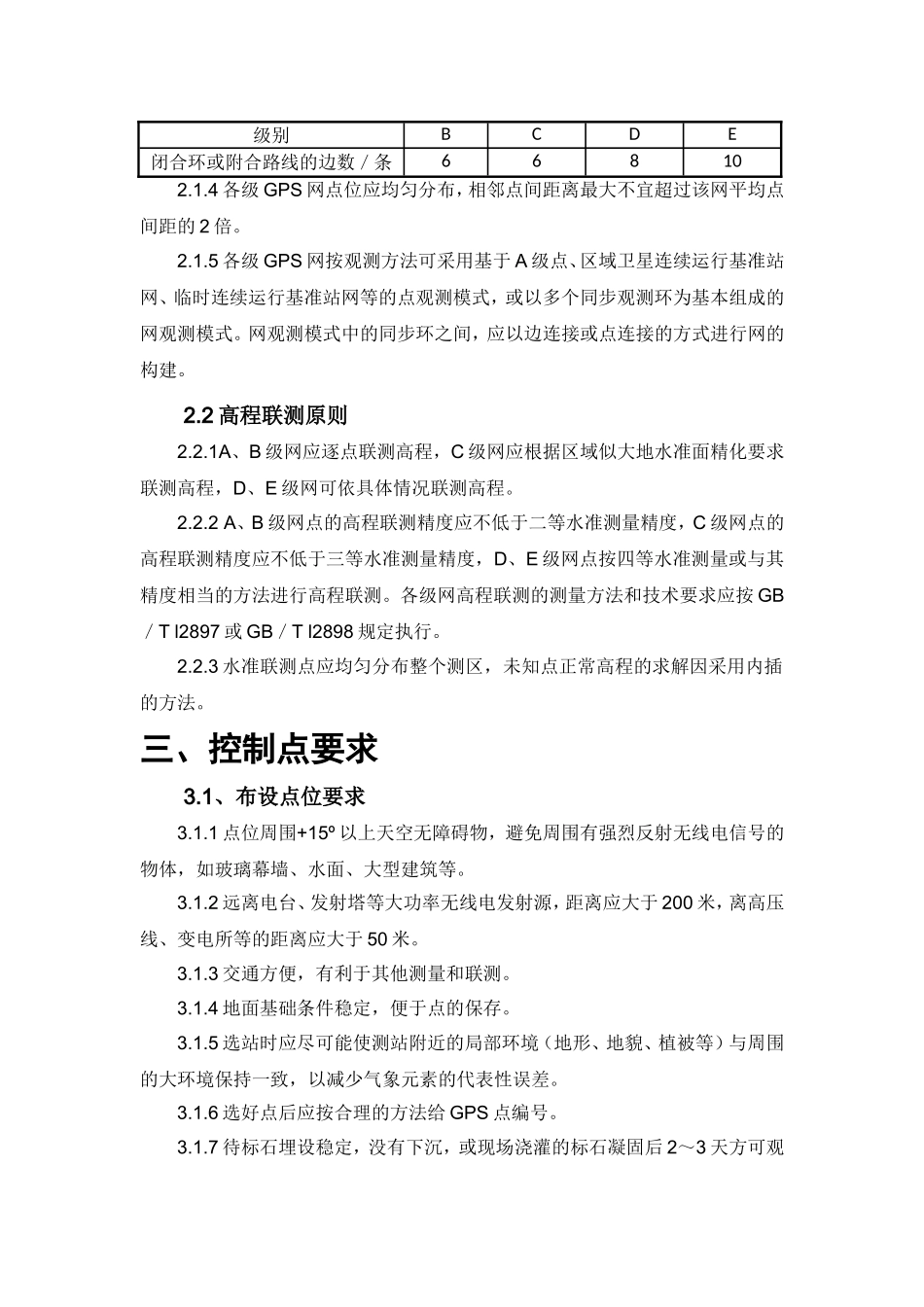

施工控制网布设一、工程概况东灌区系统的控灌面积为131.84万亩，其中新增灌溉面积78.96万亩，保灌面积40.57万亩，改善灌溉面积12.31万亩。渠首由总干渠分水闸分水，设计流量为40.0m3/s，加大流量46m3/s，灌溉定安、琼海、文昌和海口等4个市县的24个镇与8个农场区域内的耕地。渠首设计水位为125.537m，加大水位为125.778m，渠道底高程为122.025m。东干渠设3条分干渠、20条支渠、2条水库补水渠、1个水库补水口及15条干斗等42个分（补）水口，分别设置相应的分水闸控制流量，干渠全长145.93km。本工程第1标段为桩号0+000~27+551段是连接1#渡槽首端至16#渡槽渐变段首端的渠段，全长27.551km，设计流量为40m3/s，加大流量46.0m3/s。本段渠系共布置有渡槽14座、倒虹吸1座、暗涵1座、隧洞1座、节制泄水闸3座、分水闸2座等渠系建筑物。二、控制网布设原则2.1平面控制网原则2.1.1各级GPS网一般逐级布设，在保证精度、密度等技术要求时可跨级布设。2.1.2各级GPS网的布设应根据其布设目的、精度要求、卫星状况、接收机类型和数量、测区已有的资料、测区地形和交通状况以及作业效率等因素综合考虑，按照优化设计原则进行。2.1.3各级GPS网最简异步观测环或附合路线的边数应不大于表1的规定。表1级别BCDE闭合环或附合路线的边数／条668102.1.4各级GPS网点位应均匀分布，相邻点间距离最大不宜超过该网平均点间距的2倍。2.1.5各级GPS网按观测方法可采用基于A级点、区域卫星连续运行基准站网、临时连续运行基准站网等的点观测模式，或以多个同步观测环为基本组成的网观测模式。网观测模式中的同步环之间，应以边连接或点连接的方式进行网的构建。2.2高程联测原则2.2.1A、B级网应逐点联测高程，C级网应根据区域似大地水准面精化要求联测高程，D、E级网可依具体情况联测高程。2.2.2A、B级网点的高程联测精度应不低于二等水准测量精度，C级网点的高程联测精度应不低于三等水准测量精度，D、E级网点按四等水准测量或与其精度相当的方法进行高程联测。各级网高程联测的测量方法和技术要求应按GB／Tl2897或GB／Tl2898规定执行。2.2.3水准联测点应均匀分布整个测区，未知点正常高程的求解因采用内插的方法。三、控制点要求3.1、布设点位要求3.1.1点位周围+15º以上天空无障碍物，避免周围有强烈反射无线电信号的物体，如玻璃幕墙、水面、大型建筑等。3.1.2远离电台、发射塔等大功率无线电发射源，距离应大于200米，离高压线、变电所等的距离应大于50米。3.1.3交通方便，有利于其他测量和联测。3.1.4地面基础条件稳定，便于点的保存。3.1.5选站时应尽可能使测站附近的局部环境（地形、地貌、植被等）与周围的大环境保持一致，以减少气象元素的代表性误差。3.1.6选好点后应按合理的方法给GPS点编号。3.1.7待标石埋设稳定，没有下沉，或现场浇灌的标石凝固后2～3天方可观测。3.2起算点并网要求3.2.1起算点数目越多，GPS网和原有网的吻合越好，但会损失现有GPS网的测量精度，起算点为3~5个时，既能保证两坐标系的一致，又可保证GPS网的测量精度。3.2.2起算点在GPS网中应该均匀分布，避免分布在网中的一侧。3.2.3EDM测距边作为起算边长时，数量在3~5条为宜，但是EDM边的两端点高差不应过大。四、控制网布设4.1、测区等级定位根据设计单位提供控制点精度以及现场施工精度要求，红岭灌区工程东干I标施工区域控制网等级采用E级。GPS网以同步三角网的形式连接扩展，构成具有一定数量独立环的布网形式，不同的同步图形间有若干公共点连接。三角网图形几何结构强，具有较多的检核条件，平差后网中相邻点间基线向量的精度比较均匀。4.2、基本作业要求4.2.1为保证GPS测量精度，采用载波相位静态相对定位作业模式，E级GPS测量作业的基本技术要求应符合表2的规定。表2E级GPS测量作业的基本技术要求级别卫星截止高度角(°)有效观测卫星数平均重复设站数时段长度(min)数据采样间隔(s)PDOP值E级≥15≥4≥1.6≥4015＜10注：观测时段长度应视点位周围障碍物情况、基线长短而作调整，可不观测气象要素，但应记录雨、晴、阴、云等天气状况。4.2.2由于本干渠27.551km，线路较长，根据设计提供的控制点，需要延渠道全线施工外附近再...
