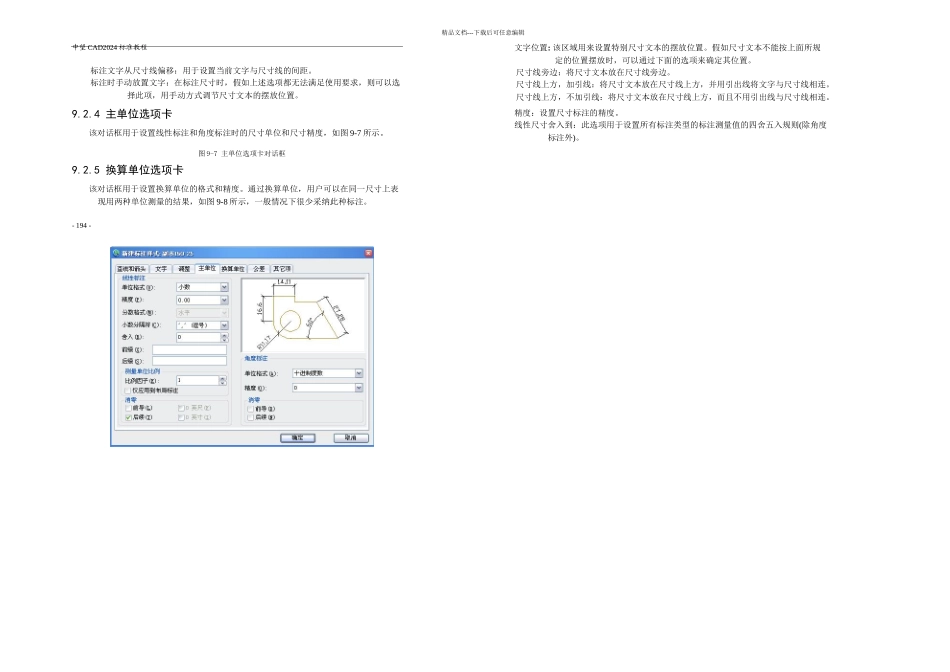

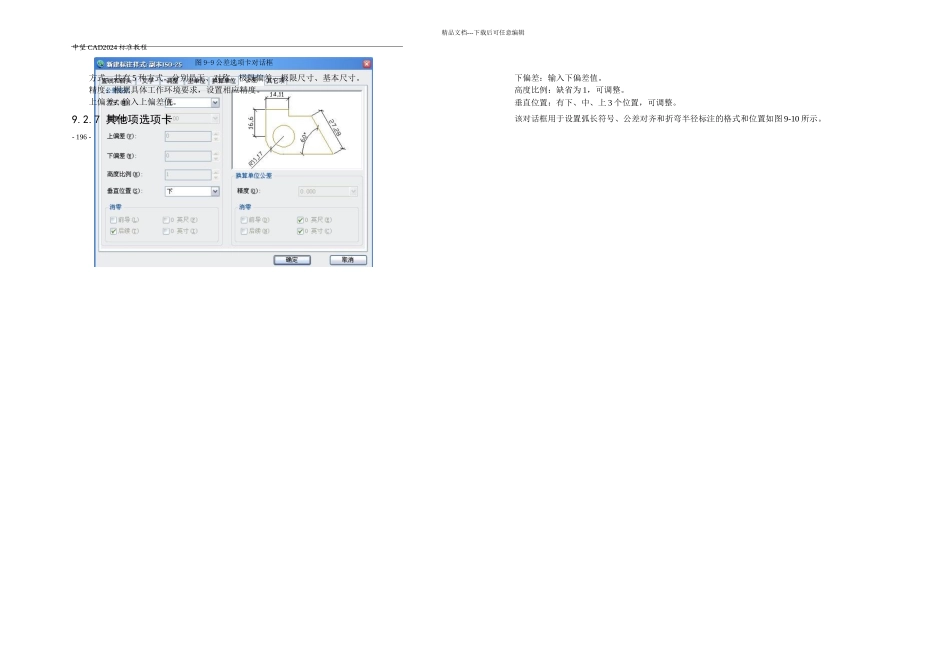

精品文档---下载后可任意编辑中望 CAD2024 标准教程 标注文字从尺寸线偏移：用于设置当前文字与尺寸线的间距。 标注时手动放置文字：在标注尺寸时，假如上述选项都无法满足使用要求，则可以选择此项，用手动方式调节尺寸文本的摆放位置。 文字位置: 该区域用来设置特别尺寸文本的摆放位置。假如尺寸文本不能按上面所规定的位置摆放时，可以通过下面的选项来确定其位置。 尺寸线旁边：将尺寸文本放在尺寸线旁边。 尺寸线上方，加引线：将尺寸文本放在尺寸线上方，并用引出线将文字与尺寸线相连。 尺寸线上方，不加引线：将尺寸文本放在尺寸线上方，而且不用引出线与尺寸线相连。 9.2.4 主单位选项卡 该对话框用于设置线性标注和角度标注时的尺寸单位和尺寸精度，如图 9-7 所示。 精度：设置尺寸标注的精度。 线性尺寸舍入到：此选项用于设置所有标注类型的标注测量值的四舍五入规则(除角度标注外)。 图 9-7 主单位选项卡对话框 9.2.5 换算单位选项卡 该对话框用于设置换算单位的格式和精度。通过换算单位，用户可以在同一尺寸上表现用两种单位测量的结果，如图 9-8 所示，一般情况下很少采纳此种标注。 - 194 - 精品文档---下载后可任意编辑第 9 章 尺寸标注 图 9-8 换算单位选项卡对话框 换算单位设置：设置换算单位的样式。 显示换算单位：选择是否显示换算单位，选择此项后，将给标注文字添加换算测量单位。 单位格式：可以在其下拉列表中选择单位替换的类型，有“科学”、“小数”、“工程”、“建筑堆叠”、“分类堆叠”等。 精度：列出不同换算单位的精度。 换算单位乘数器：调整替换单位的比例因子。 舍入精度：调整标注的替换单位与主单位的距离。 前缀/后缀：输入尺寸文本前辍或后辍，可以输入文字或用控制码显示特别符号。 消零：选择是否省略标注换算线性尺寸时的零。 位置：选项组控制换算单位的放置位置 9.2.6 公差选项卡 该对话框用于设置测量尺寸的公差样式，如图 9-9 所示。 - 195 - 精品文档---下载后可任意编辑中望 CAD2024 标准教程 图 9-9 公差选项卡对话框 方式：共有 5 种方式，分别是无、对称、极限偏差、极限尺寸、基本尺寸。 精度：根据具体工作环境要求，设置相应精度。 上偏差：输入上偏差值。 下偏差：输入下偏差值。 高度比例：缺省为 1，可调整。 垂直位置：有下、中、上 3 个位置，可调整。 9.2.7 其他项选项卡 该对话框用于设置弧长符号、...
