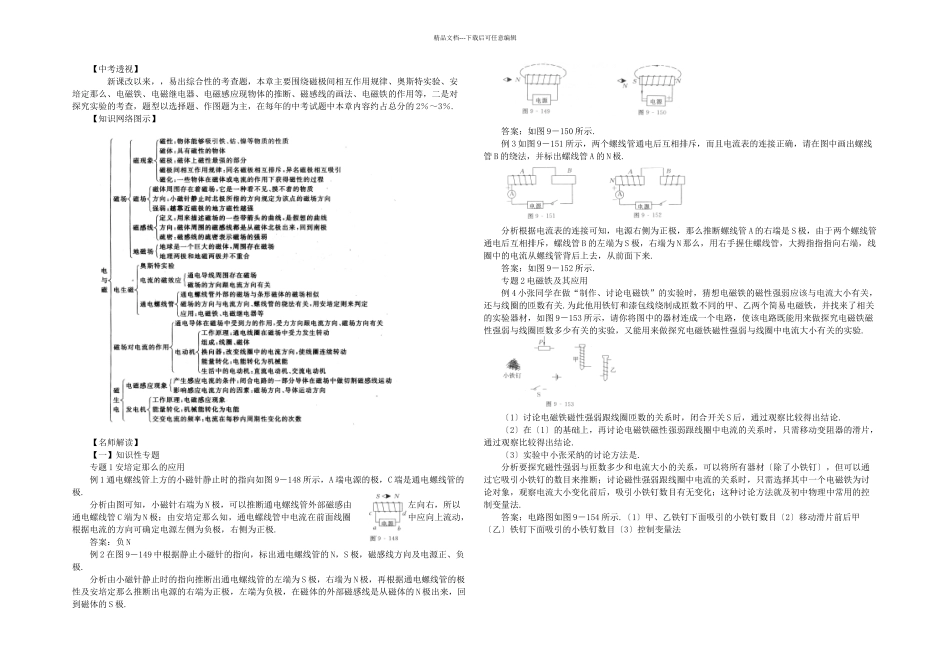

精品文档---下载后可任意编辑【中考透视】 新课改以来，，易出综合性的考查题，本章主要围绕磁极间相互作用规律、奥斯特实验、安培定那么、电磁铁、电磁继电器、电磁感应现物体的推断、磁感线的画法、电磁铁的作用等，二是对探究实验的考查，题型以选择题、作图题为主，在每年的中考试题中本章内容约占总分的 2％～3％
【知识网络图示】【名师解读】【一】知识性专题专题 1 安培定那么的应用例 1 通电螺线管上方的小磁针静止时的指向如图 9－148 所示，A 端电源的极，C 端是通电螺线管的极
分析由图可知，小磁针右端为 N 极，可以推断通电螺线管外部磁感由左向右，所以通电螺线管 C 端为 N 极；由安培定那么知，通电螺线管中电流在前面线圈中应向上流动，根据电流的方向可确定电源左侧为负极，右侧为正极
答案：负 N例 2 在图 9－149 中根据静止小磁针的指向，标出通电螺线管的 N，S 极，磁感线方向及电源正、负极
分析由小磁针静止时的指向推断出通电螺线管的左端为 S 极，右端为 N 极，再根据通电螺线管的极性及安培定那么推断出电源的右端为正极，左端为负极，在磁体的外部磁感线是从磁体的 N 极出来，回到磁体的 S 极
答案：如图 9－150 所示
例 3 如图 9－151 所示，两个螺线管通电后互相排斥，而且电流表的连接正确，请在图中画出螺线管 B 的绕法，并标出螺线管 A 的 N 极
分析根据电流表的连接可知，电源右侧为正极，那么推断螺线管 A 的右端是 S 极，由于两个螺线管通电后互相排斥，螺线管 B 的左端为 S 极，右端为 N 那么，用右手握住螺线管，大拇指指指向右端，线圈中的电流从螺线管背后上去，从前面下来
答案：如图 9－152 所示
专题 2 电磁铁及其应用例 4 小张同学在做“制作、讨论电磁铁”的实验时，猜想电磁铁的磁性强弱应该与电流大小有关，还与线圈的匝数有关
为此他用铁钉和
