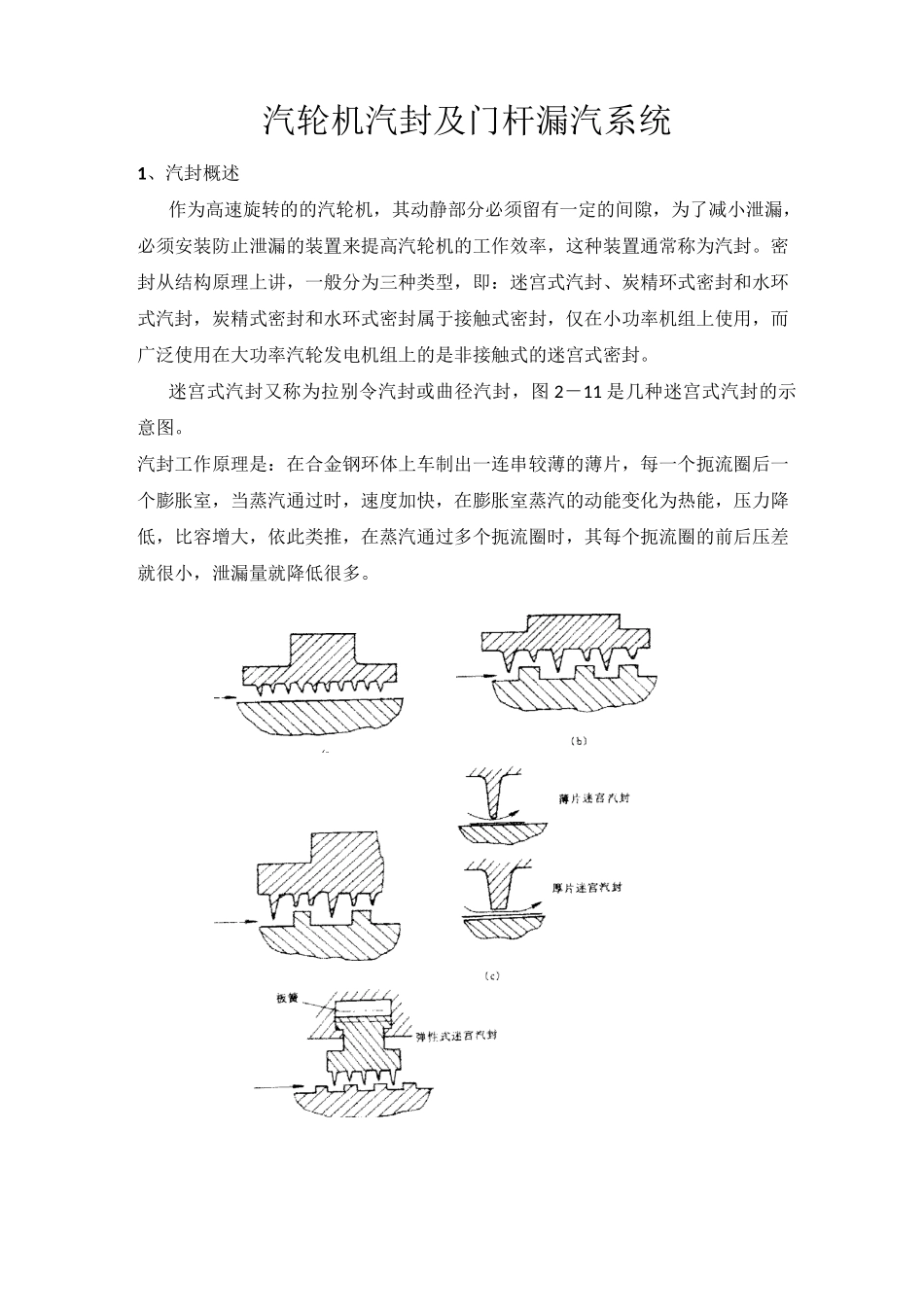

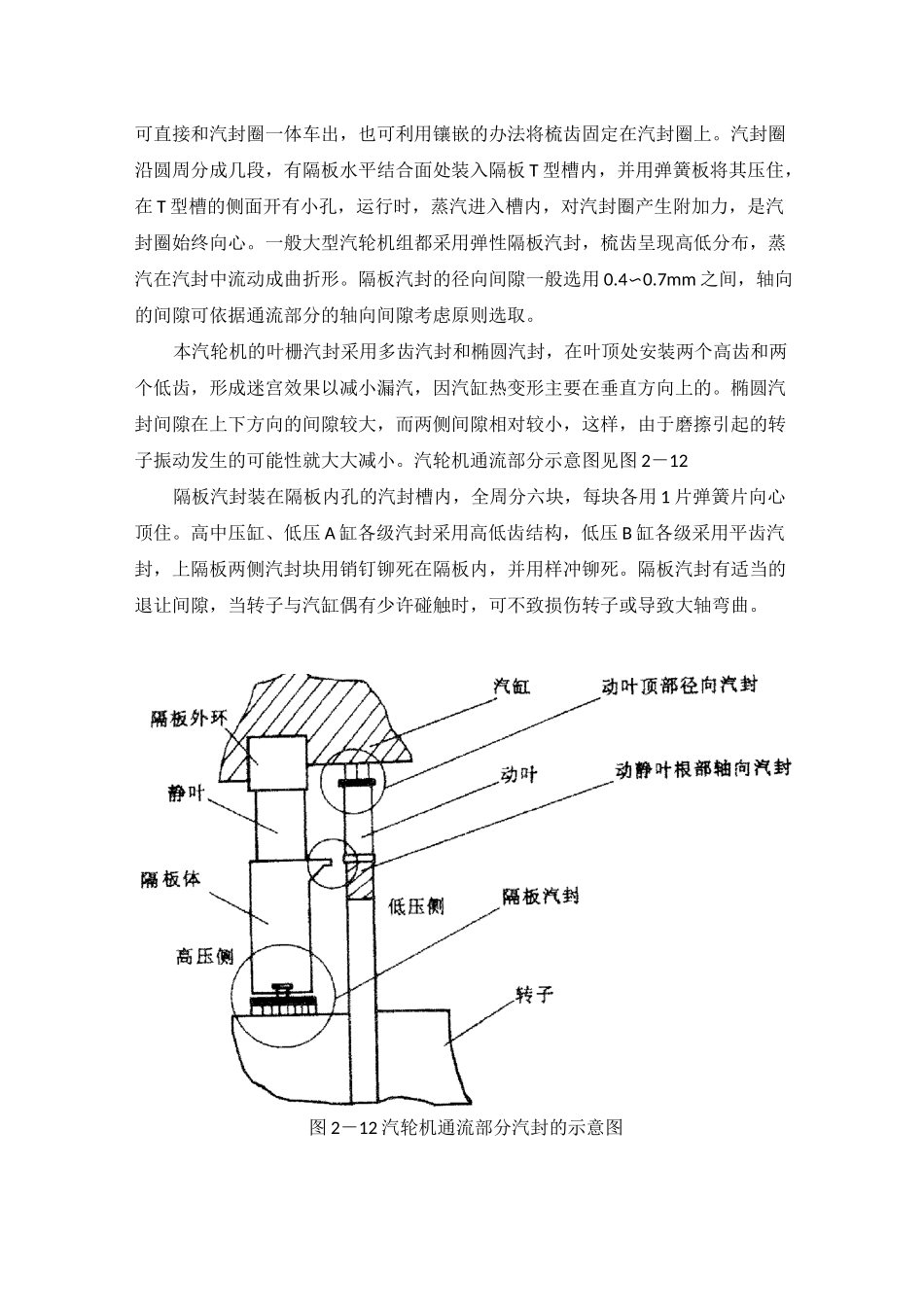

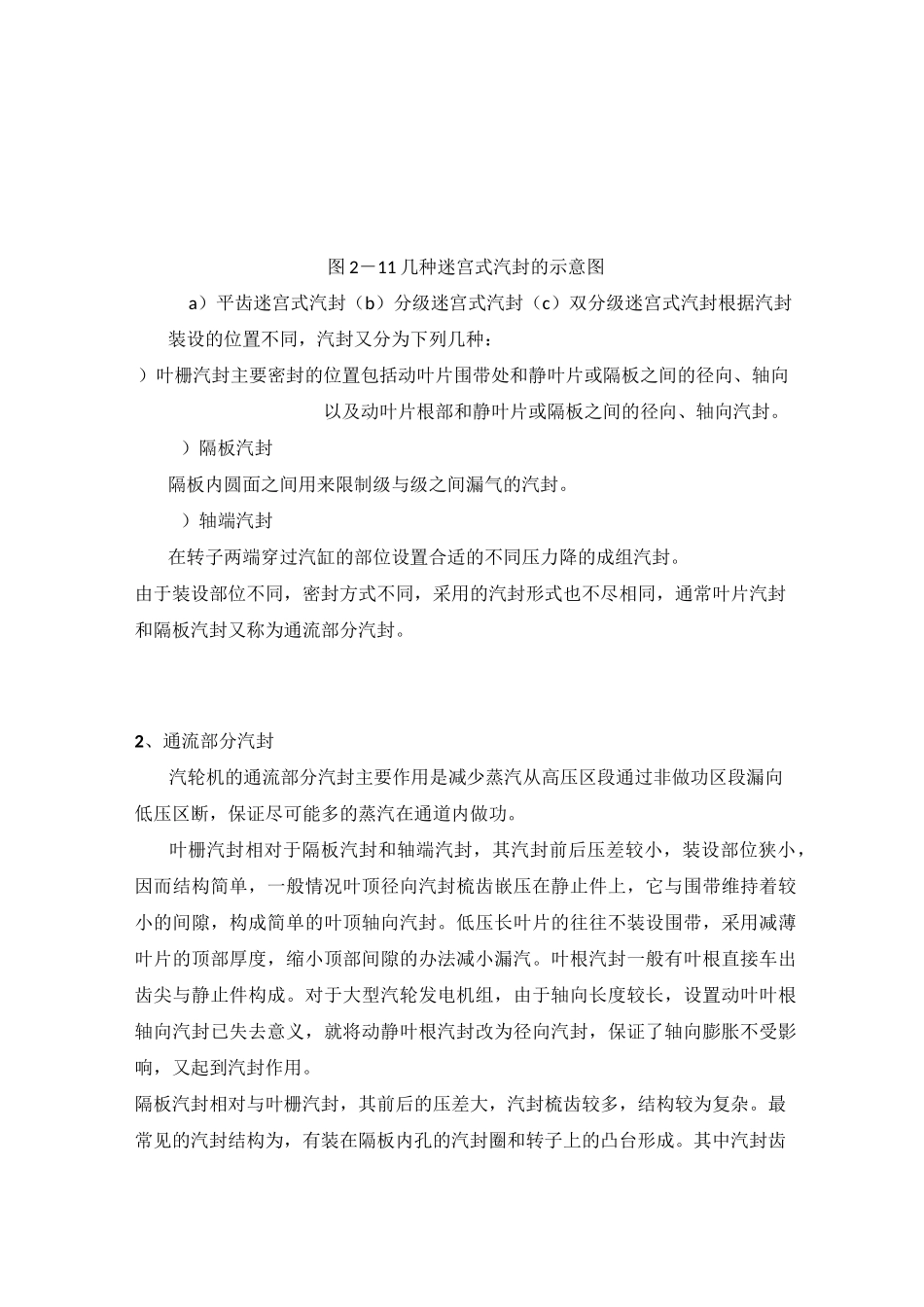

汽轮机汽封及门杆漏汽系统1、汽封概述作为高速旋转的的汽轮机，其动静部分必须留有一定的间隙，为了减小泄漏，必须安装防止泄漏的装置来提高汽轮机的工作效率，这种装置通常称为汽封。密封从结构原理上讲，一般分为三种类型，即：迷宫式汽封、炭精环式密封和水环式汽封，炭精式密封和水环式密封属于接触式密封，仅在小功率机组上使用，而广泛使用在大功率汽轮发电机组上的是非接触式的迷宫式密封。迷宫式汽封又称为拉别令汽封或曲径汽封，图 2－11 是几种迷宫式汽封的示意图。汽封工作原理是：在合金钢环体上车制出一连串较薄的薄片，每一个扼流圈后一个膨胀室，当蒸汽通过时，速度加快，在膨胀室蒸汽的动能变化为热能，压力降低，比容增大，依此类推，在蒸汽通过多个扼流圈时，其每个扼流圈的前后压差就很小，泄漏量就降低很多。(a图 2－11 几种迷宫式汽封的示意图a）平齿迷宫式汽封（b）分级迷宫式汽封（c）双分级迷宫式汽封根据汽封装设的位置不同，汽封又分为下列几种：）叶栅汽封主要密封的位置包括动叶片围带处和静叶片或隔板之间的径向、轴向以及动叶片根部和静叶片或隔板之间的径向、轴向汽封。）隔板汽封隔板内圆面之间用来限制级与级之间漏气的汽封。）轴端汽封在转子两端穿过汽缸的部位设置合适的不同压力降的成组汽封。由于装设部位不同，密封方式不同，采用的汽封形式也不尽相同，通常叶片汽封和隔板汽封又称为通流部分汽封。2、通流部分汽封汽轮机的通流部分汽封主要作用是减少蒸汽从高压区段通过非做功区段漏向低压区断，保证尽可能多的蒸汽在通道内做功。叶栅汽封相对于隔板汽封和轴端汽封，其汽封前后压差较小，装设部位狭小，因而结构简单，一般情况叶顶径向汽封梳齿嵌压在静止件上，它与围带维持着较小的间隙，构成简单的叶顶轴向汽封。低压长叶片的往往不装设围带，采用减薄叶片的顶部厚度，缩小顶部间隙的办法减小漏汽。叶根汽封一般有叶根直接车出齿尖与静止件构成。对于大型汽轮发电机组，由于轴向长度较长，设置动叶叶根轴向汽封已失去意义，就将动静叶根汽封改为径向汽封，保证了轴向膨胀不受影响，又起到汽封作用。隔板汽封相对与叶栅汽封，其前后的压差大，汽封梳齿较多，结构较为复杂。最常见的汽封结构为，有装在隔板内孔的汽封圈和转子上的凸台形成。其中汽封齿可直接和汽封圈一体车出，也可利用镶嵌的办法将梳齿固定在汽封圈上。汽封圈沿圆周分成几段，有隔板水平结合面处装入隔板 T 型槽内，并用弹簧板将其...
