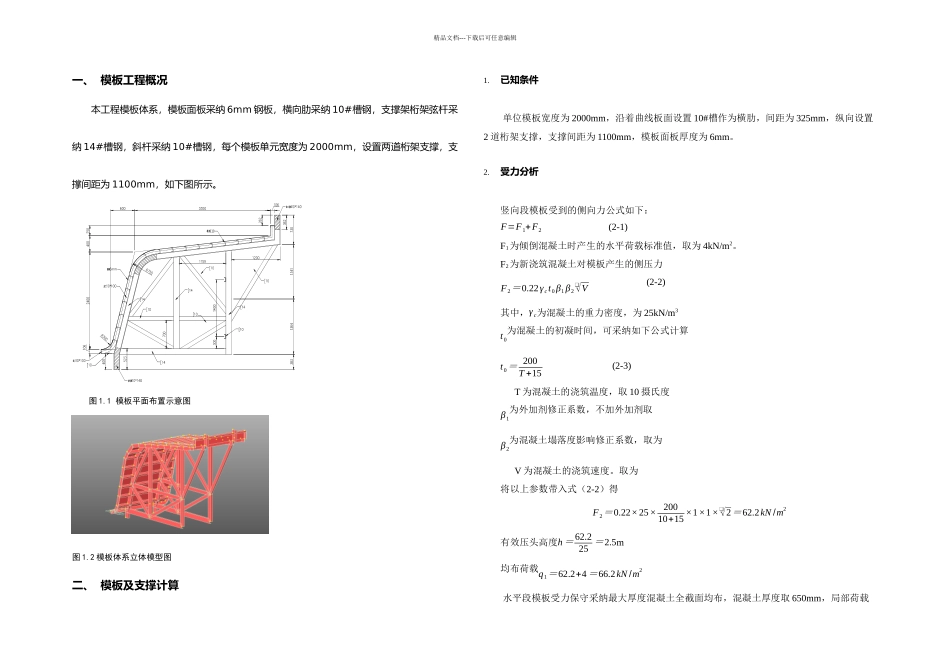

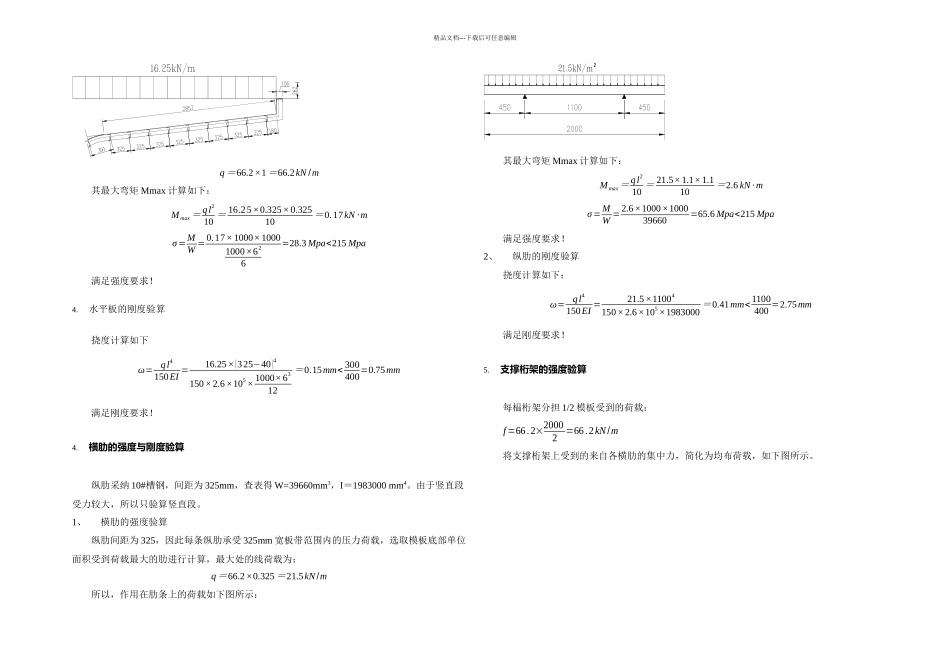

精品文档---下载后可任意编辑一、 模板工程概况本工程模板体系，模板面板采纳 6mm 钢板，横向肋采纳 10#槽钢，支撑架桁架弦杆采纳 14#槽钢，斜杆采纳 10#槽钢，每个模板单元宽度为 2000mm，设置两道桁架支撑，支撑间距为 1100mm，如下图所示。图 1.1 模板平面布置示意图图 1.2 模板体系立体模型图二、 模板及支撑计算1.已知条件单位模板宽度为 2000mm，沿着曲线板面设置 10#槽作为横肋，间距为 325mm，纵向设置2 道桁架支撑，支撑间距为 1100mm，模板面板厚度为 6mm。2.受力分析竖向段模板受到的侧向力公式如下：F=F1+F2 (2-1)F1为倾倒混凝土时产生的水平荷载标准值，取为 4kN/m2。F2为新浇筑混凝土对模板产生的侧压力F2＝0.22γ ct 0β1β2❑√V (2-2)其中，γ c为混凝土的重力密度，为 25kN/m3t 0为混凝土的初凝时间，可采纳如下公式计算t 0＝ 200T +15 (2-3) T 为混凝土的浇筑温度，取 10 摄氏度β1为外加剂修正系数，不加外加剂取β2为混凝土塌落度影响修正系数，取为 V 为混凝土的浇筑速度。取为将以上参数带入式（2-2）得F2＝0.22×25× 20010+15 ×1×1×❑√2＝62.2kN /m2有效压头高度h＝ 62.225 ＝2.5m均布荷载q1＝62.2+4＝66.2kN /m2水平段模板受力保守采纳最大厚度混凝土全截面均布，混凝土厚度取 650mm，局部荷载精品文档---下载后可任意编辑计算如下：F2＝γ ch＝25×0.65＝16.25kN /m2板面受力图如图所示：3.板的刚度与挠度计算1.竖向板的强度验算板面采纳 6mm 厚度钢板，横肋间距为 325，根据支撑在纵肋上的三跨连续梁计算，板带宽度为 1000mm，取底部最不利荷载位置，则作用在其上的均布荷载：q＝66.2×1＝66.2kN /m其最大弯矩 Mmax 计算如下：M max＝ ql210 ＝ 66.2×0.325×0.32510＝0.7 kN∙mσ=MW =0.7×1000×10001000×626=116.7 Mpa<215Mpa满足强度要求！2.竖向板的刚度验算挠度计算如下ω=ql4150EI =66.2×(325−40)4150×2.6×105× 1000×6312＝0.62mm< 325400 =0.81mm满足刚度要求！3.水平板的强度验算板面采纳 6mm 厚度钢板，横肋间距为 325，根据支撑在纵肋上的三跨连续梁计算，板带宽度为 1000mm，取底部最不利荷载位置，则作用在其上的均布荷载：精品文档---下载后可任意编辑q＝66.2×1＝66.2kN /m其最大弯矩 Mmax 计算如下：M max＝ ql210 ＝ 16.25×0.325×0.32510＝0.17kN ∙mσ=MW =0.17×1000×10001000×626=28.3 Mpa<215 M...
