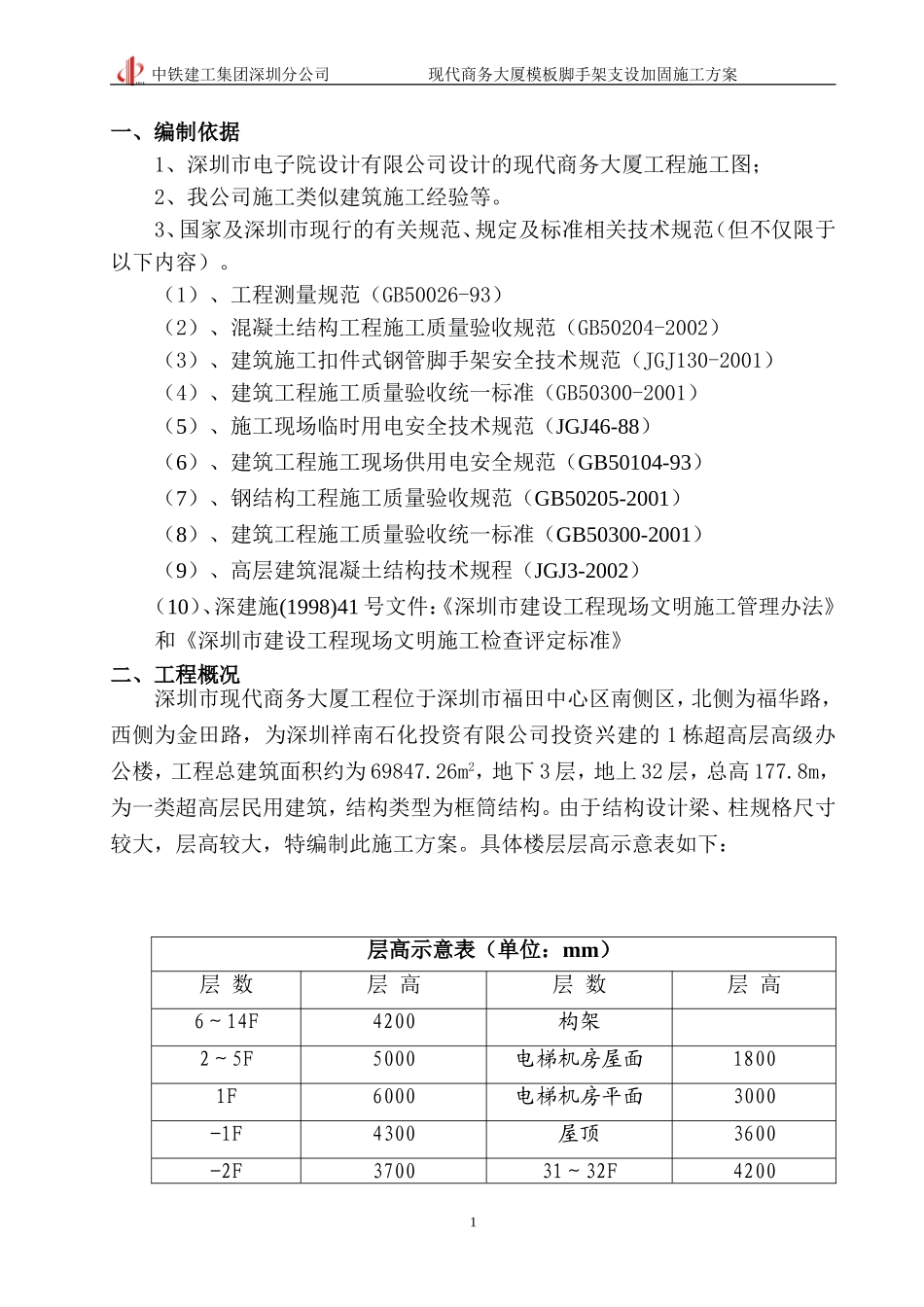

中铁建工集团深圳分公司 现代商务大厦模板脚手架支设加固施工方案一、编制依据1、深圳市电子院设计有限公司设计的现代商务大厦工程施工图；2、我公司施工类似建筑施工经验等。3、国家及深圳市现行的有关规范、规定及标准相关技术规范（但不仅限于以下内容）。（1）、工程测量规范（GB50026-93）（2）、混凝土结构工程施工质量验收规范（GB50204-2002）（3）、建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）（4）、建筑工程施工质量验收统一标准（GB50300-2001）（5）、施工现场临时用电安全技术规范（JGJ46-88）（6）、建筑工程施工现场供用电安全规范（GB50104-93）（7）、钢结构工程施工质量验收规范（GB50205-2001）（8）、建筑工程施工质量验收统一标准（GB50300-2001）（9）、高层建筑混凝土结构技术规程（JGJ3-2002）（10）、深建施(1998)41 号文件：《深圳市建设工程现场文明施工管理办法》和《深圳市建设工程现场文明施工检查评定标准》二、工程概况深圳市现代商务大厦工程位于深圳市福田中心区南侧区，北侧为福华路，西侧为金田路，为深圳祥南石化投资有限公司投资兴建的 1 栋超高层高级办公楼，工程总建筑面积约为 69847.26m2，地下 3 层，地上 32 层，总高 177.8m，为一类超高层民用建筑，结构类型为框筒结构。由于结构设计梁、柱规格尺寸较大，层高较大，特编制此施工方案。具体楼层层高示意表如下：层高示意表（单位：mm）层 数层 高层 数层 高6～14F4200构架2～5F5000电梯机房屋面18001F6000电梯机房平面3000-1F4300屋顶3600-2F370031～32F42001中铁建工集团深圳分公司 现代商务大厦模板脚手架支设加固施工方案-3F390015～30F6600三、模板体系根据我公司多年来的施工经验，考虑到木模具有应用简单、布置灵活、拆装方便、工作效率高等特点，本工程主体工程结构施工中剪力墙主要采用以木模板与钢管支撑系统相结合的模板体系；混凝土柱由于全部是矩形大柱而且层高较高，采用普通加固方式难以控制混凝土柱的质量，故而特别采用木模板（高质量）与钢结构支撑系统相结合的模板体系，在模板采用表面涂膜九夹板配以 50×100mm 木方做背肋。主要部位配模方案：序号工程部位模板支撑及加固体系1墙、电梯井九夹板由 50×100mm 木方、φ48×3.5mm 钢管、φ12 对拉螺栓以及“3”型卡等组成2柱九夹板由 50×100mm 木方、10#槽钢、φ12 高强对拉螺栓以及高强螺帽等组成3梁板、楼梯九夹板由 50×100mm 木方、可调节...
