低维场效应晶体管太赫兹探测量子结构与应用研究的开题报告

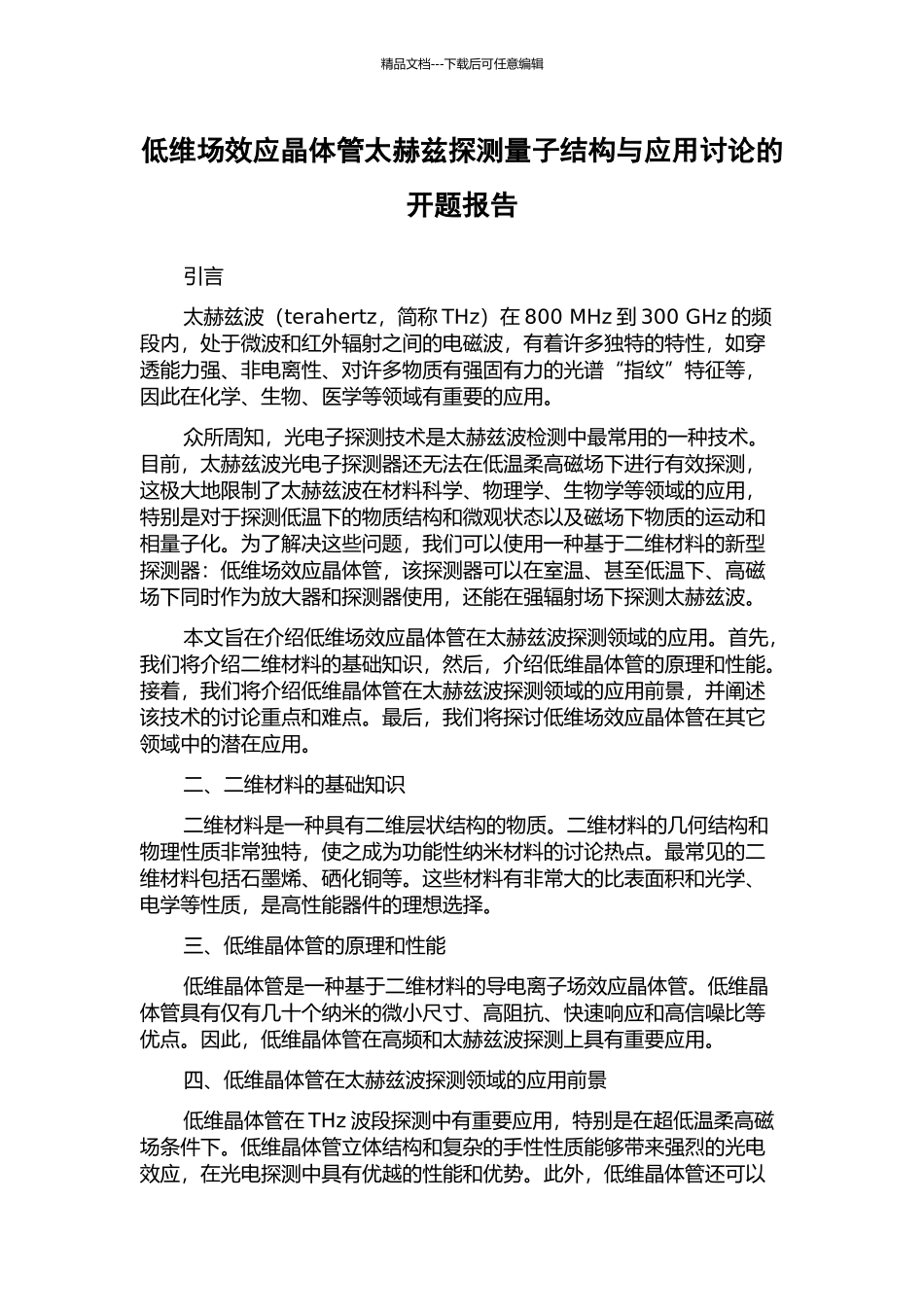

低维场效应晶体管太赫兹探测量子结构与应用研究的开题报告_第1页
1/2

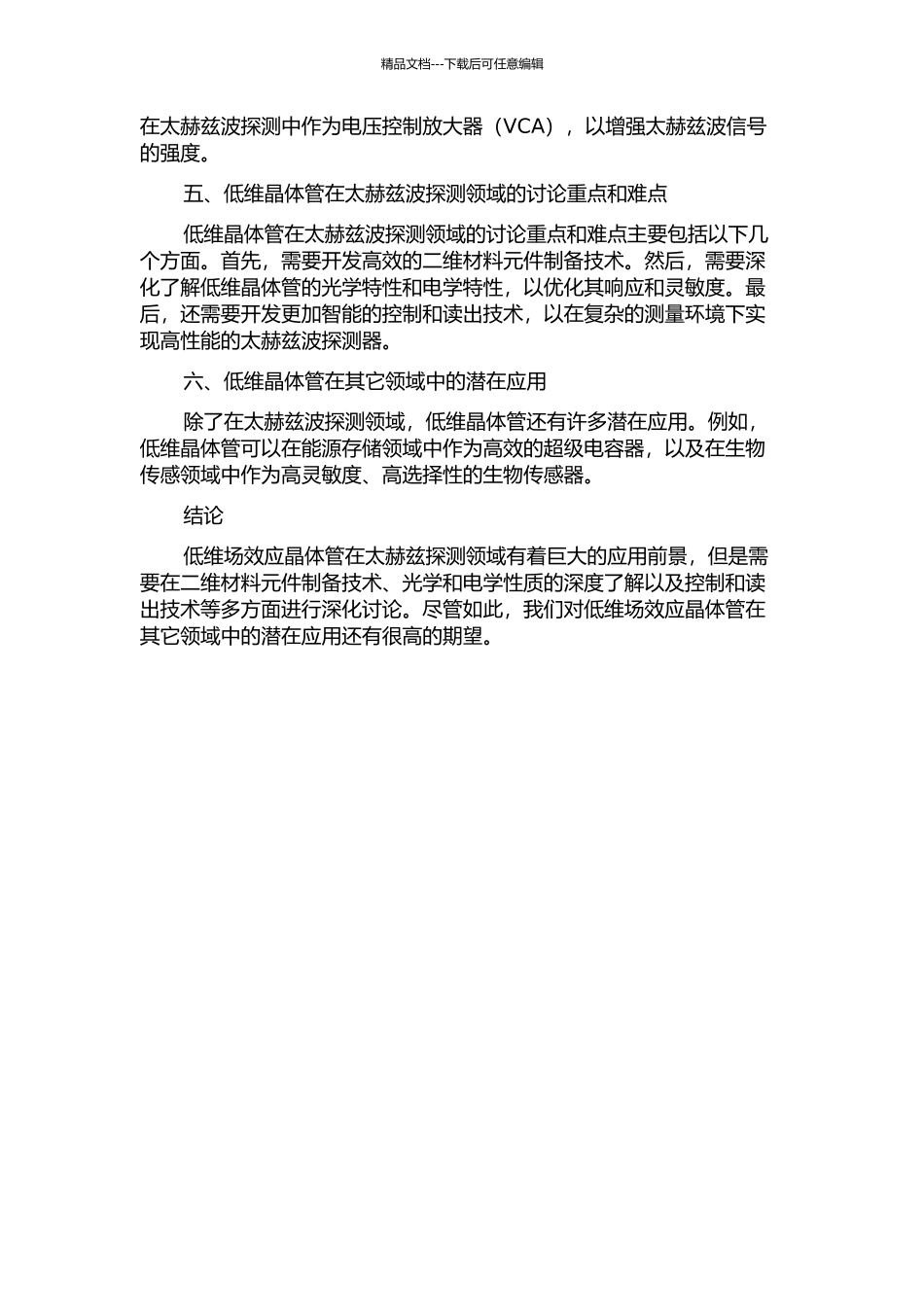

低维场效应晶体管太赫兹探测量子结构与应用研究的开题报告_第2页
2/2
精品文档---下载后可任意编辑低维场效应晶体管太赫兹探测量子结构与应用讨论的开题报告引言太赫兹波(terahertz,简称 THz)在 800 MHz 到 300 GHz 的频段内,处于微波和红外辐射之间的电磁波,有着许多独特的特性,如穿透能力强、非电离性、对许多物质有强固有力的光谱“指纹”特征等,因此在化学、生物、医学等领域有重要的应用。众所周知,光电子探测技术是太赫兹波检测中最常用的一种技术。目前,太赫兹波光电子探测器还无法在低温柔高磁场下进行有效探测,这极大地限制了太赫兹波在材料科学、物理学、生物学等领域的应用,特别是对于探测低温下的物质结构和微观状态以及磁场下物质的运动和相量子化。为了解决这些问题,我们可以使用一种基于二维材料的新型探测器:低维场效应晶体管,该探测器可以在室温、甚至低温下、高磁场下同时作为放大器和探测器使用,还能在强辐射场下探测太赫兹波。本文旨在介绍低维场效应晶体管在太赫兹波探测领域的应用。首先,我们将介绍二维材料的基础知识,然后,介绍低维晶体管的原理和性能。接着,我们将介绍低维晶体管在太赫兹波探测领域的应用前景,并阐述该技术的讨论重点和难点。最后,我们将探讨低维场效应晶体管在其它领域中的潜在应用。二、二维材料的基础知识二维材料是一种具有二维层状结构的物质。二维材料的几何结构和物理性质非常独特,使之成为功能性纳米材料的讨论热点。最常见的二维材料包括石墨烯、硒化铜等。这些材料有非常大的比表面积和光学、电学等性质,是高性能器件的理想选择。三、低维晶体管的原理和性能低维晶体管是一种基于二维材料的导电离子场效应晶体管。低维晶体管具有仅有几十个纳米的微小尺寸、高阻抗、快速响应和高信噪比等优点。因此,低维晶体管在高频和太赫兹波探测上具有重要应用。四、低维晶体管在太赫兹波探测领域的应用前景低维晶体管在 THz 波段探测中有重要应用,特别是在超低温柔高磁场条件下。低维晶体管立体结构和复杂的手性性质能够带来强烈的光电效应,在光电探测中具有优越的性能和优势。此外,低维晶体管还可以精品文档---下载后可任意编辑在太赫兹波探测中作为电压控制放大器(VCA),以增强太赫兹波信号的强度。五、低维晶体管在太赫兹波探测领域的讨论重点和难点低维晶体管在太赫兹波探测领域的讨论重点和难点主要包括以下几个方面。首先,需要开发高效的二维材料元件制备技术。然后,需要深化了解低维晶体管的光学特性和电学特性,以优化其响应...
