倒挡拨叉课程设计

倒挡拨叉课程设计_第1页
1/8
倒挡拨叉课程设计_第2页
2/8
倒挡拨叉课程设计_第3页
3/8

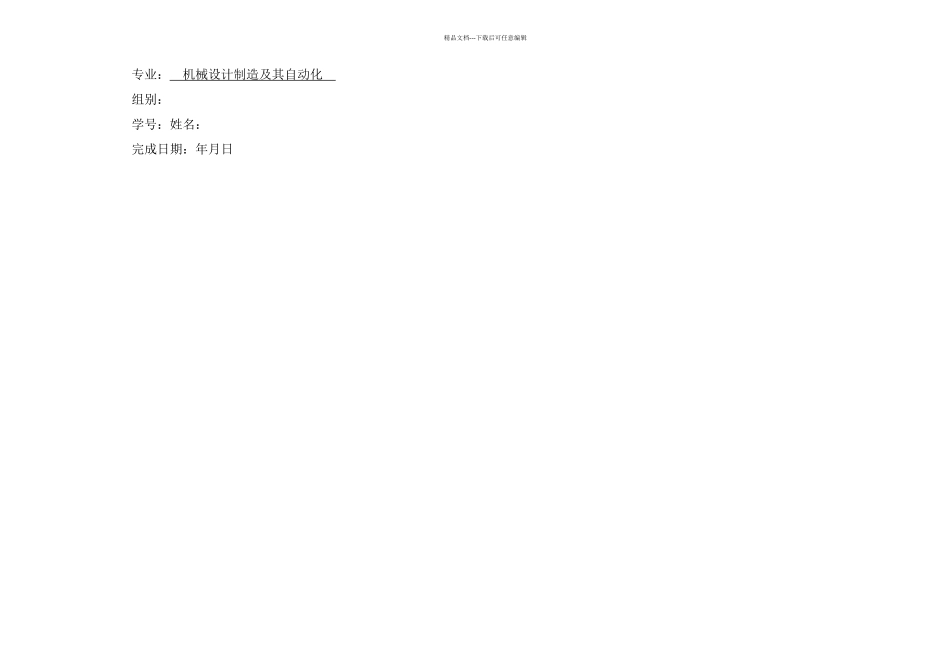

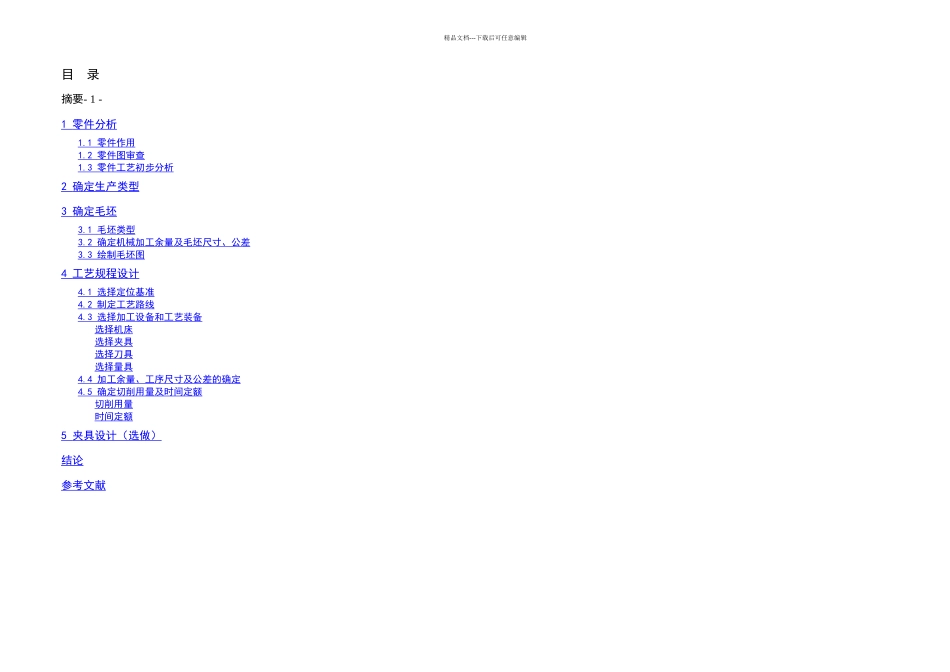

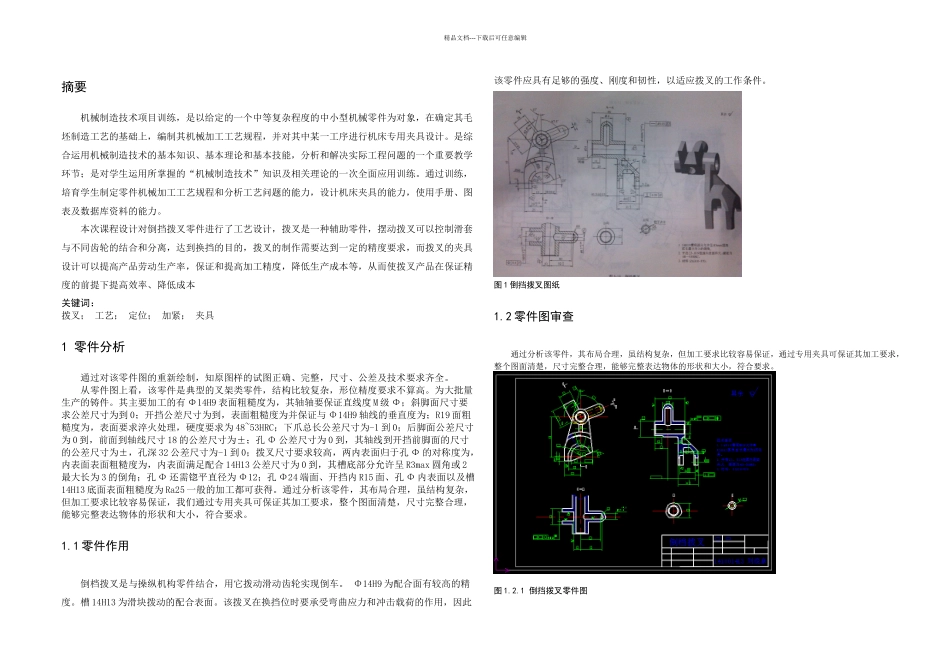

精品文档---下载后可任意编辑专业: 机械设计制造及其自动化 组别:学号:姓名:完成日期:年月日精品文档---下载后可任意编辑目 录摘要- 1 -1 零件分析 1.1 零件作用 1.2 零件图审查 1.3 零件工艺初步分析 2 确定生产类型 3 确定毛坯 3.1 毛坯类型 3.2 确定机械加工余量及毛坯尺寸、公差 3.3 绘制毛坯图 4 工艺规程设计 4.1 选择定位基准 4.2 制定工艺路线 4.3 选择加工设备和工艺装备 选择机床 选择夹具 选择刀具 选择量具 4.4 加工余量、工序尺寸及公差的确定 4.5 确定切削用量及时间定额 切削用量 时间定额 5 夹具设计(选做) 结论 参考文献 精品文档---下载后可任意编辑摘要机械制造技术项目训练,是以给定的一个中等复杂程度的中小型机械零件为对象,在确定其毛坯制造工艺的基础上,编制其机械加工工艺规程,并对其中某一工序进行机床专用夹具设计。是综合运用机械制造技术的基本知识、基本理论和基本技能,分析和解决实际工程问题的一个重要教学环节;是对学生运用所掌握的“机械制造技术”知识及相关理论的一次全面应用训练。通过训练,培育学生制定零件机械加工工艺规程和分析工艺问题的能力,设计机床夹具的能力,使用手册、图表及数据库资料的能力。本次课程设计对倒挡拨叉零件进行了工艺设计,拨叉是一种辅助零件,摆动拨叉可以控制滑套与不同齿轮的结合和分离,达到换挡的目的,拨叉的制作需要达到一定的精度要求,而拨叉的夹具设计可以提高产品劳动生产率,保证和提高加工精度,降低生产成本等,从而使拨叉产品在保证精度的前提下提高效率、降低成本关键词:拨叉; 工艺; 定位; 加紧; 夹具1 零件分析通过对该零件图的重新绘制,知原图样的试图正确、完整,尺寸、公差及技术要求齐全。 从零件图上看,该零件是典型的叉架类零件,结构比较复杂,形位精度要求不算高。为大批量生产的铸件。其主要加工的有 Φ14H9 表面粗糙度为,其轴轴要保证直线度 M 级 Φ;斜脚面尺寸要求公差尺寸为到 0;开挡公差尺寸为到,表面粗糙度为并保证与 Φ14H9 轴线的垂直度为;R19 面粗糙度为,表面要求淬火处理,硬度要求为 48~53HRC;下爪总长公差尺寸为-1 到 0;后脚面公差尺寸为 0 到,前面到轴线尺寸 18 的公差尺寸为±;孔 Φ 公差尺寸为 0 到,其轴线到开挡前脚面的尺寸的公差尺寸为±,孔深 32 公差尺寸为-1 到 0;拨叉尺寸要求较高,两内表面归于孔 Φ 的对称...
