充填体强总结VIP专享

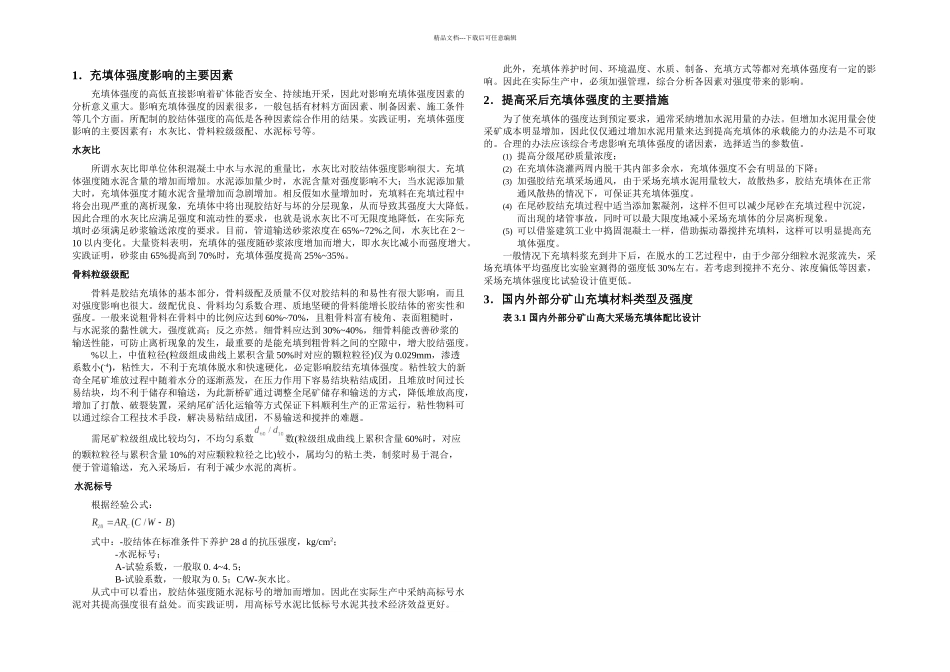

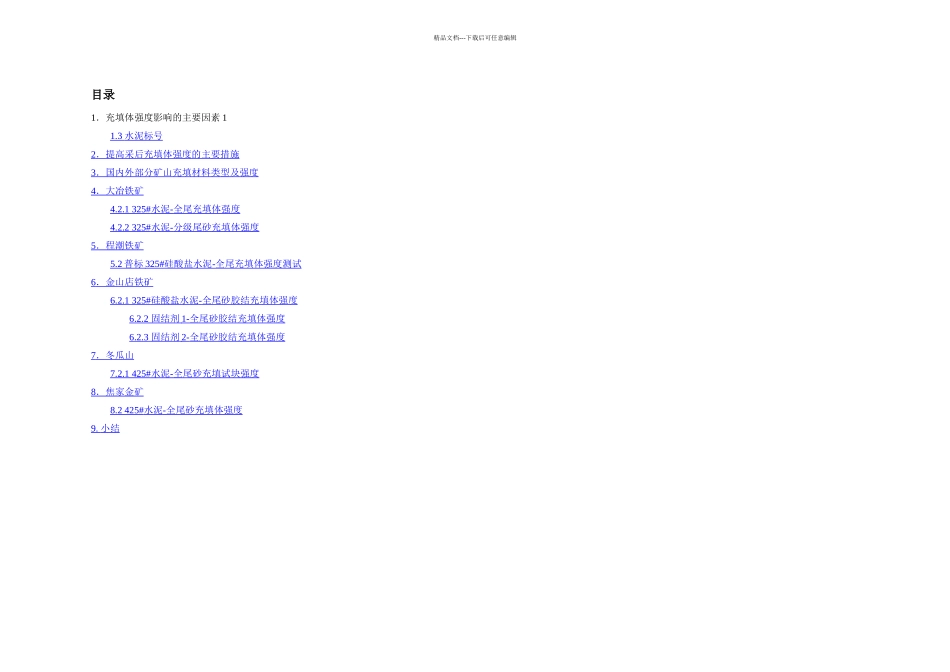

北京科技大学武钢矿业有限责任公司大冶铁矿2024-5-12精品文档---下载后可任意编辑目录1．充填体强度影响的主要因素 11.3 水泥标号 2 ．提高采后充填体强度的主要措施 3 ．国内外部分矿山充填材料类型及强度 4 ．大冶铁矿 4.2.1 325# 水泥 - 全尾充填体强度 4.2.2 325# 水泥 - 分级尾砂充填体强度 5 ．程潮铁矿 5.2 普标 325# 硅酸盐水泥 - 全尾充填体强度测试 6 ．金山店铁矿 6.2.1 325# 硅酸盐水泥 - 全尾砂胶结充填体强度 6.2.2 固结剂 1- 全尾砂胶结充填体强度 6.2.3 固结剂 2- 全尾砂胶结充填体强度 7 ．冬瓜山 7.2.1 425# 水泥 - 全尾砂充填试块强度 8 ．焦家金矿 8.2 425# 水泥 - 全尾砂充填体强度 9. 小结 精品文档---下载后可任意编辑1．充填体强度影响的主要因素充填体强度的高低直接影响着矿体能否安全、持续地开采，因此对影响充填体强度因素的分析意义重大。影响充填体强度的因素很多，一般包括有材料方面因素、制备因素、施工条件等几个方面。所配制的胶结体强度的高低是各种因素综合作用的结果。实践证明，充填体强度影响的主要因素有：水灰比、骨料粒级级配、水泥标号等。水灰比所谓水灰比即单位体积混凝土中水与水泥的重量比，水灰比对胶结体强度影响很大。充填体强度随水泥含量的增加而增加。水泥添加量少时，水泥含量对强度影响不大；当水泥添加量大时，充填体强度才随水泥含量增加而急剧增加。相反假如水量增加时，充填料在充填过程中将会出现严重的离析现象，充填体中将出现胶结好与坏的分层现象，从而导致其强度大大降低。因此合理的水灰比应满足强度和流动性的要求，也就是说水灰比不可无限度地降低，在实际充填时必须满足砂浆输送浓度的要求。目前，管道输送砂浆浓度在 65%~72%之间，水灰比在 2～10 以内变化。大量资料表明，充填体的强度随砂浆浓度增加而增大，即水灰比减小而强度增大。实践证明，砂浆由 65%提高到 70%时，充填体强度提高 25%~35%。骨料粒级级配骨料是胶结充填体的基本部分，骨料级配及质量不仅对胶结料的和易性有很大影响，而且对强度影响也很大。级配优良、骨料均匀系数合理、质地坚硬的骨料能增长胶结体的密实性和强度。一般来说粗骨料在骨料中的比例应达到 60%~70%，且粗骨料富有棱角、表面粗糙时，与水泥浆的黏性就大，强度就高；反之亦然。细骨料应达到 30%~40%，细骨料能改善砂浆的输送性能，可防止离析现象的发生，最重要的是...
