光电耦合器知识

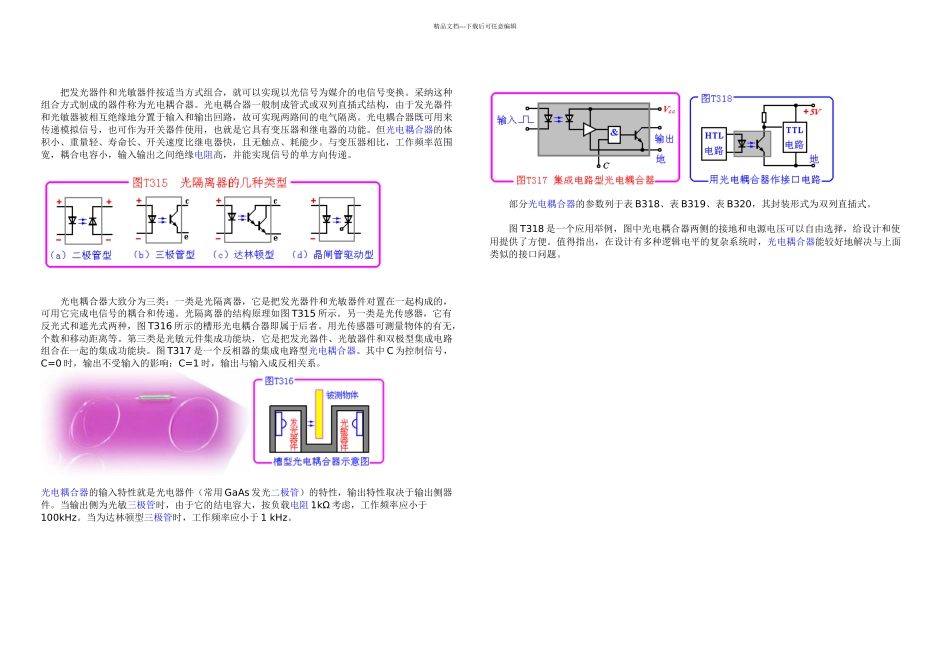

光电耦合器知识_第1页
1/1
精品文档---下载后可任意编辑 把发光器件和光敏器件按适当方式组合,就可以实现以光信号为媒介的电信号变换。采纳这种组合方式制成的器件称为光电耦合器。光电耦合器一般制成管式或双列直插式结构,由于发光器件和光敏器被相互绝缘地分置于输入和输出回路,故可实现两路间的电气隔离。光电耦合器既可用来传递模拟信号,也可作为开关器件使用,也就是它具有变压器和继电器的功能。但光电耦合器的体积小、重量轻、寿命长、开关速度比继电器快,且无触点、耗能少。与变压器相比,工作频率范围宽,耦合电容小,输入输出之间绝缘电阻高,并能实现信号的单方向传递。 光电耦合器大致分为三类:一类是光隔离器,它是把发光器件和光敏器件对置在一起构成的,可用它完成电信号的耦合和传递。光隔离器的结构原理如图 T315 所示。另一类是光传感器,它有反光式和遮光式两种,图 T316 所示的槽形光电耦合器即属于后者。用光传感器可测量物体的有无,个数和移动距离等。第三类是光敏元件集成功能块,它是把发光器件、光敏器件和双极型集成电路组合在一起的集成功能块。图 T317 是一个反相器的集成电路型光电耦合器。其中 C 为控制信号,C=0 时,输出不受输入的影响;C=1 时,输出与输入成反相关系。 光电耦合器的输入特性就是光电器件(常用 GaAs 发光二极管)的特性,输出特性取决于输出侧器件。当输出侧为光敏三极管时,由于它的结电容大,按负载电阻 1kΩ 考虑,工作频率应小于100kHz。当为达林顿型三极管时,工作频率应小于 1 kHz。 部分光电耦合器的参数列于表 B318、表 B319、表 B320,其封装形式为双列直插式。 图 T318 是一个应用举例,图中光电耦合器两侧的接地和电源电压可以自由选择,给设计和使用提供了方便。值得指出,在设计有多种逻辑电平的复杂系统时,光电耦合器能较好地解决与上面类似的接口问题。
