冲压模具设计课题汇编

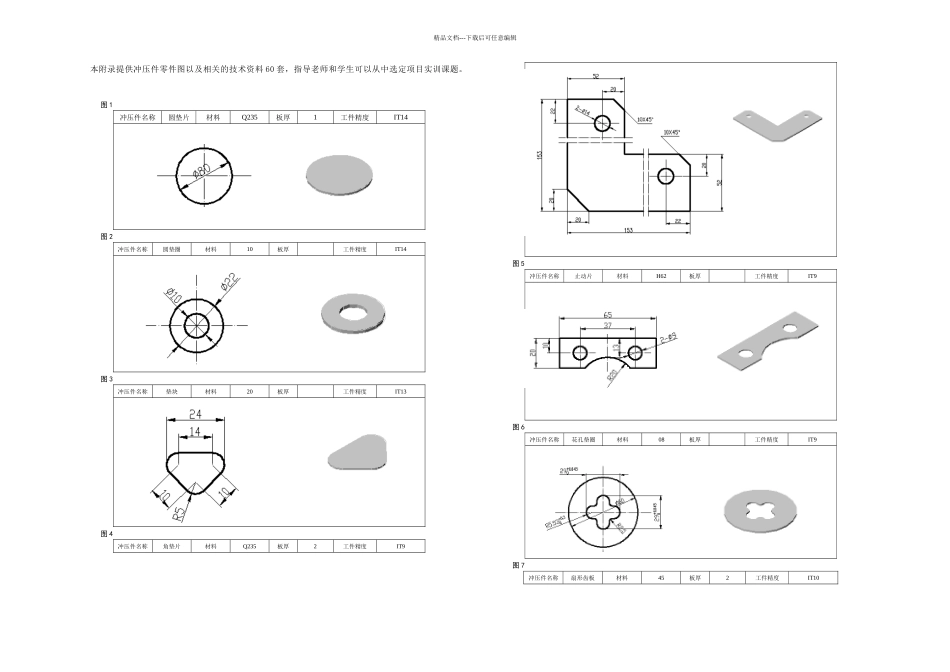

冲压模具设计课题汇编_第1页
1/10

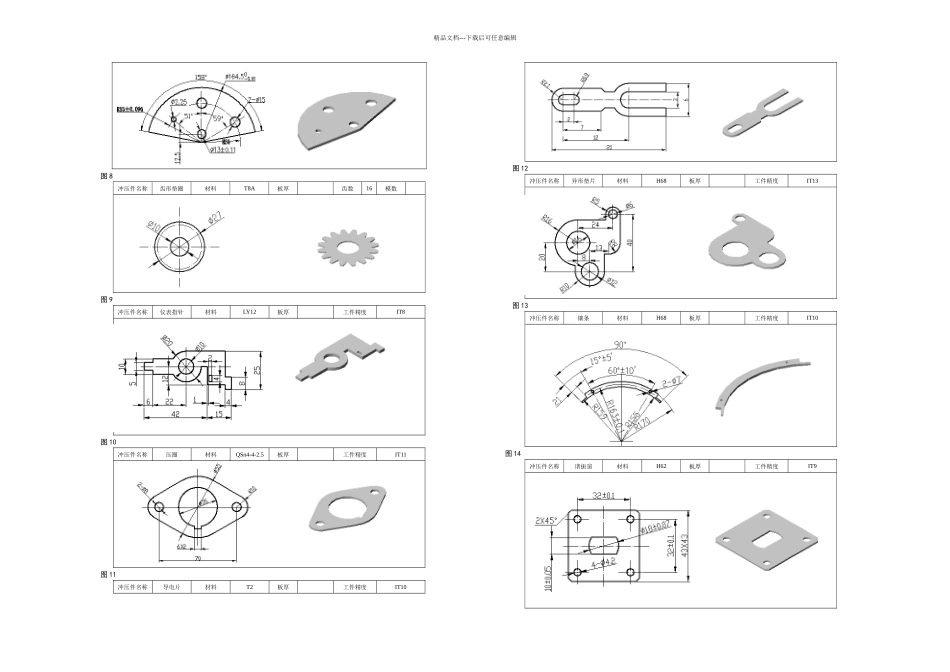

冲压模具设计课题汇编_第2页
2/10

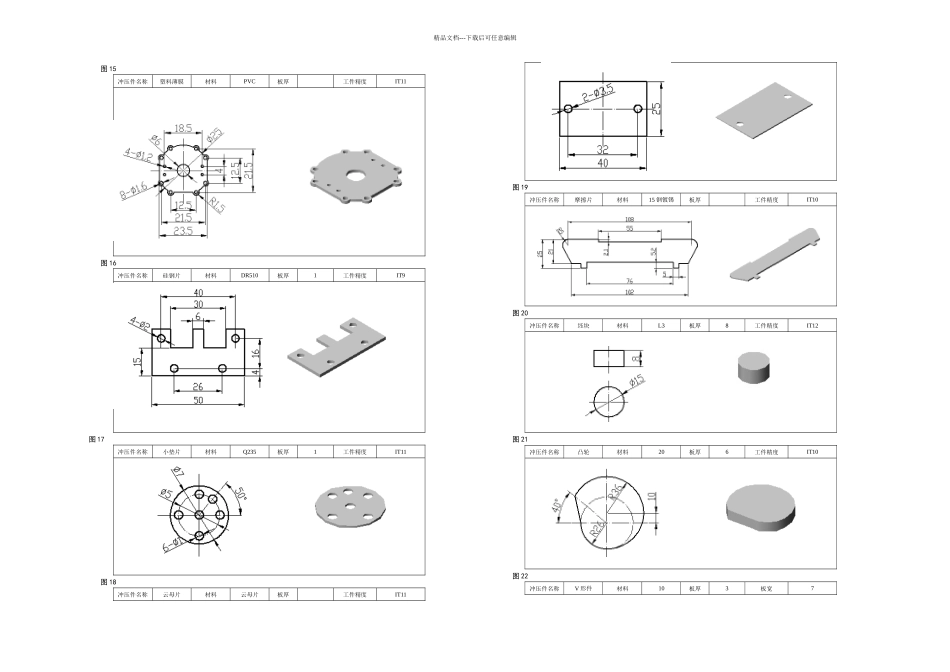

冲压模具设计课题汇编_第3页
3/10
精品文档---下载后可任意编辑本附录提供冲压件零件图以及相关的技术资料 60 套,指导老师和学生可以从中选定项目实训课题。 图 1冲压件名称圆垫片材料Q235板厚1工件精度IT14图 2冲压件名称圆垫圈材料10板厚工件精度IT14图 3冲压件名称垫块材料20板厚工件精度IT13图 4冲压件名称角垫片材料Q235板厚2工件精度IT9图 5冲压件名称止动片材料H62板厚工件精度IT9图 6冲压件名称花孔垫圈材料08板厚工件精度IT9图 7冲压件名称扇形齿板材料45板厚2工件精度IT10精品文档---下载后可任意编辑图 8冲压件名称齿形垫圈材料T8A板厚齿数16模数图 9冲压件名称仪表指针材料LY12板厚工件精度IT8图 10冲压件名称压圈材料QSn4-4-2.5板厚工件精度IT11图 11冲压件名称导电片材料T2板厚工件精度IT10图 12冲压件名称异形垫片材料H68板厚工件精度IT13图 13冲压件名称镶条材料H68板厚工件精度IT10图 14冲压件名称谐振窗材料H62板厚工件精度IT9精品文档---下载后可任意编辑图 15冲压件名称塑料薄膜材料PVC板厚工件精度IT11图 16冲压件名称硅钢片材料DR510板厚1工件精度IT9图 17冲压件名称小垫片材料Q235板厚1工件精度IT11图 18冲压件名称云母片材料云母片板厚工件精度IT11图 19冲压件名称摩擦片材料15 钢镀锡板厚工件精度IT10图 20冲压件名称坯块材料L3板厚8工件精度IT12图 21冲压件名称凸轮材料20板厚6工件精度IT10图 22冲压件名称V 形件材料10板厚3板宽7精品文档---下载后可任意编辑图 23冲压件名称U 形螺柱材料Q235Φ10 圆钢工件精度IT9图 24冲压件名称U 形件材料15板厚板宽10图 25冲压件名称圆环材料Q235板厚2板宽8图 26冲压件名称开口环材料H62板厚板宽6图 27冲压件名称铰链卷材料10板厚板宽图 28冲压件名称双卷筒材料H68板厚工件精度IT10图 29冲压件名称开口销材料Q195板厚工件精度IT11图 30冲压件名称压线卡滑轮材料Q235板厚工件精度IT11精品文档---下载后可任意编辑图 31冲压件名称弹性夹材料硅锰青铜板厚1板宽4图 32冲压件名称压板材料20板厚2工件精度IT11图 33冲压件名称弹性卡材料08板厚工件精度IT9图 34冲压件名称链节材料Q235直径φ2工件精度IT12图 35冲压件名称架板材料Q235板厚2工件精度IT12图 36冲压件名称弯架板材料20板厚工件精度IT12图 37冲压件名称弯板材料15板厚工件精度IT12图 38精品文档---下载后可任意编辑冲压件名称弯板材料Q235板厚1工件精度IT12图 39冲压件名称弯板材料Q235板厚工件精度IT12图 40冲...
