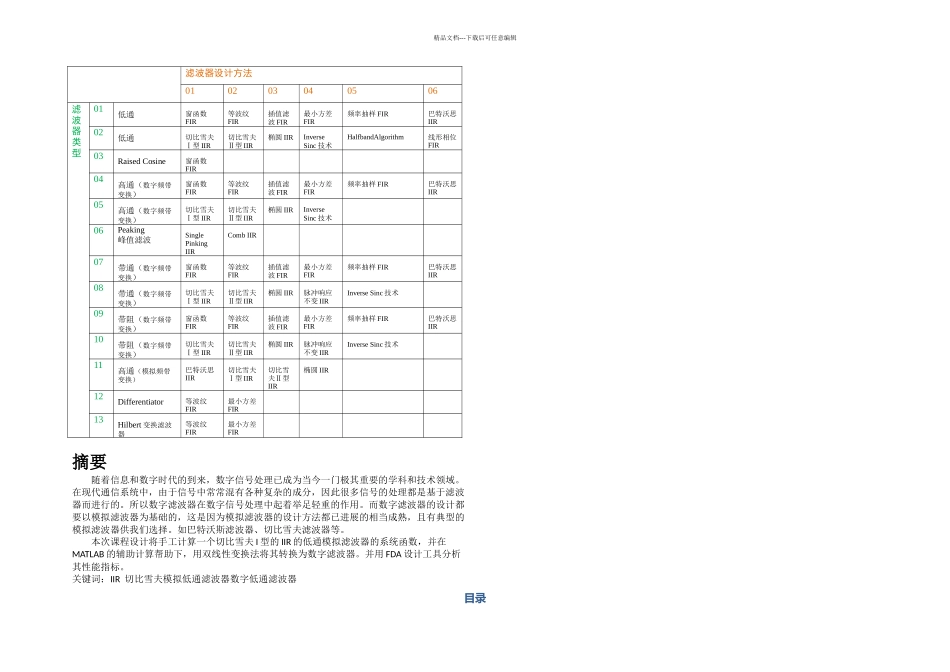

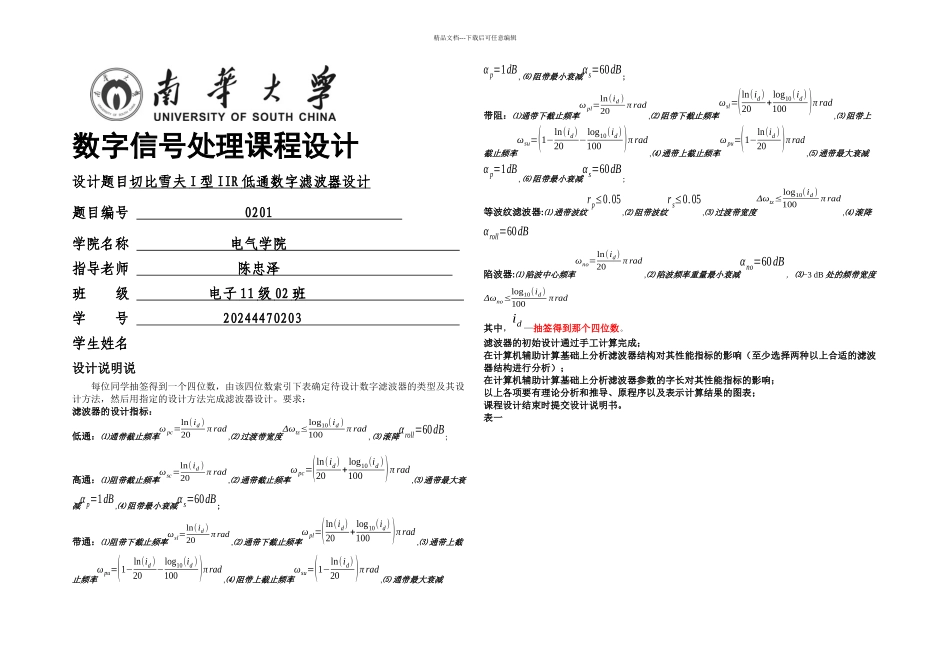

精品文档---下载后可任意编辑数字信号处理课程设计设计题目切比雪夫 I 型 IIR 低通数字滤波器设计 题目编号 0201 学院名称 电气学院 指导老师 陈忠泽 班 级 电子 11 级 02 班 学 号 20244470203 学生姓名 设计说明说每位同学抽签得到一个四位数,由该四位数索引下表确定待设计数字滤波器的类型及其设计方法,然后用指定的设计方法完成滤波器设计。要求:滤波器的设计指标:低通:⑴通带截止频率ω pc=ln(id )20π rad,⑵ 过渡带宽度Δωtz≤log10(id )100π rad, ⑶ 滚降αroll=60dB;高通:⑴阻带截止频率ωsc=ln(id )20π rad,⑵ 通带截止频率ω pc=(ln(id)20+log10(id )100)π rad,⑶ 通带最大衰减α p=1dB,⑷ 阻带最小衰减αs=60dB ;带通:⑴阻带下截止频率ωsl=ln(id )20π rad,⑵ 通带下截止频率ω pl=(ln(id)20+log10(id)100)π rad,⑶ 通带上截止频率ω pu=(1−ln(id )20−log10(id )100)π rad,⑷ 阻带上截止频率ωsu=(1−ln(id)20)π rad,⑸ 通带最大衰减α p=1dB, ⑹ 阻带最小衰减αs=60dB ;带阻:⑴通带下截止频率ω pl=ln(id )20π rad,⑵ 阻带下截止频率ωsl=(ln(id)20+log10(id)100)π rad,⑶ 阻带上截止频率ωsu=(1−ln(id)20−log10(id)100)π rad,⑷ 通带上截止频率ω pu=(1−ln(id )20)π rad,⑸ 通带最大衰减α p=1dB, ⑹ 阻带最小衰减αs=60dB;等波纹滤波器:⑴ 通带波纹rp≤0.05,⑵ 阻带波纹rs≤0.05,⑶ 过渡带宽度Δωtz≤log10(id )100π rad,⑷ 滚降αroll=60dB陷波器:⑴ 陷波中心频率ωno=ln(id)20π rad,⑵ 陷波频率重量最小衰减αno=60dB, ⑶−3 dB 处的频带宽度Δωno≤log10(id)100πrad其中,id —抽签得到那个四位数。滤波器的初始设计通过手工计算完成;在计算机辅助计算基础上分析滤波器结构对其性能指标的影响(至少选择两种以上合适的滤波器结构进行分析);在计算机辅助计算基础上分析滤波器参数的字长对其性能指标的影响;以上各项要有理论分析和推导、原程序以及表示计算结果的图表;课程设计结束时提交设计说明书。表一精品文档---下载后可任意编辑摘要随着信息和数字时代的到来,数字信号处理已成为当今一门极其重要的学科和技术领域。在现代通信系统中,由于信号中常常混有各种复杂的成分,因此很多信号的处理都是基于滤波器而进行的。所以数字滤波器在数字信号处理中起着举足轻重的作用。而数字滤波器的设计都要...
