基坑变形监测技术方案

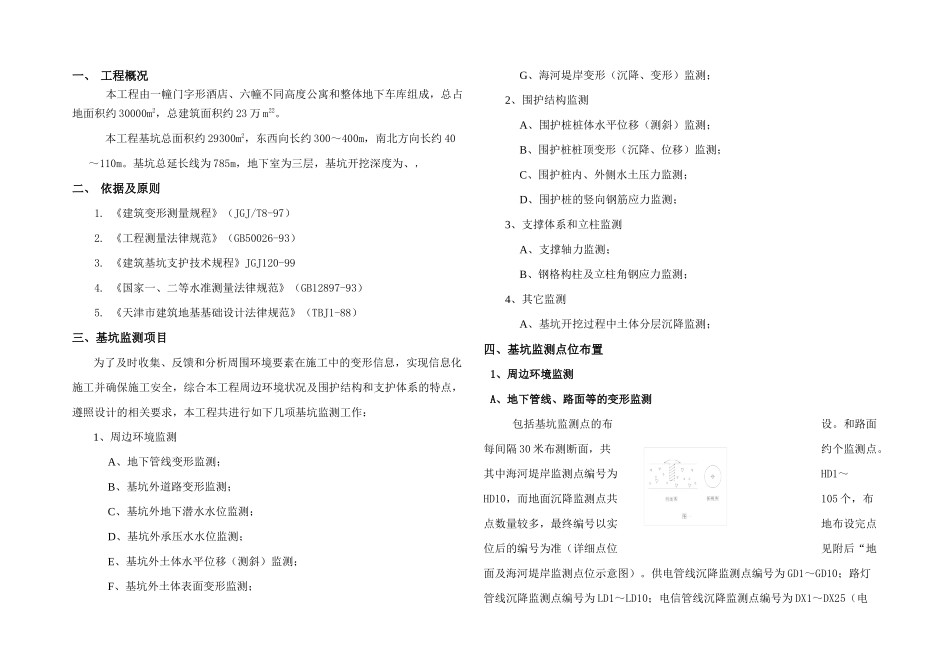

基坑变形监测技术方案_第1页
1/9

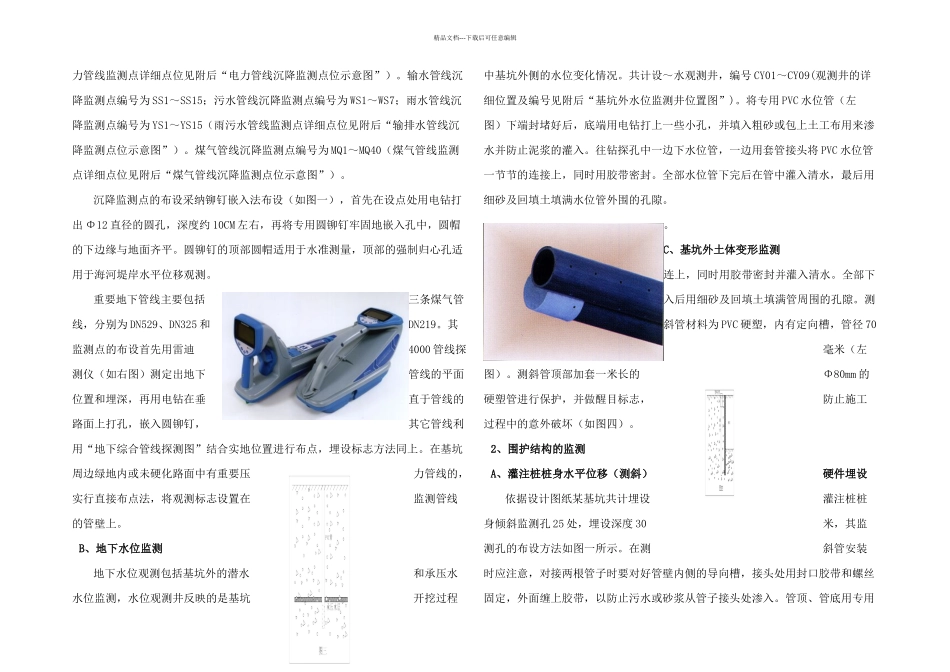

基坑变形监测技术方案_第2页
2/9

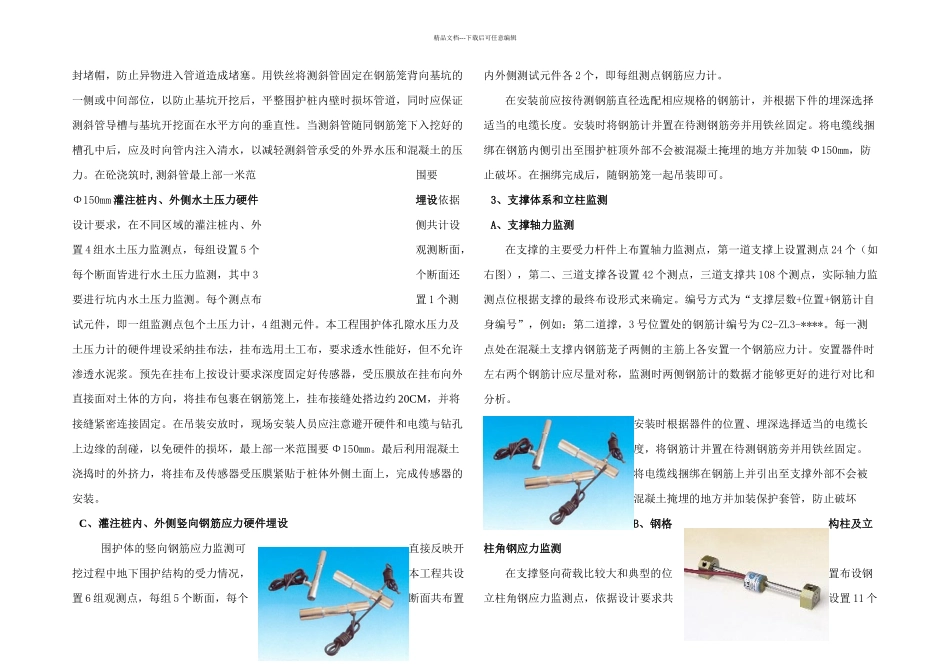

基坑变形监测技术方案_第3页
3/9
一、 工程概况本工程由一幢门字形酒店、六幢不同高度公寓和整体地下车库组成,总占地面积约 30000m2,总建筑面积约 23 万 m22。本工程基坑总面积约 29300m2,东西向长约 300~400m,南北方向长约 40~110m。基坑总延长线为 785m,地下室为三层,基坑开挖深度为、,二、 依据及原则1. 《建筑变形测量规程》(JGJ/T8-97)2. 《工程测量法律规范》(GB50026-93)3. 《建筑基坑支护技术规程》JGJ120-994. 《国家一、二等水准测量法律规范》(GB12897-93)5. 《天津市建筑地基基础设计法律规范》(TBJ1-88)三、基坑监测项目为了及时收集、反馈和分析周围环境要素在施工中的变形信息,实现信息化施工并确保施工安全,综合本工程周边环境状况及围护结构和支护体系的特点,遵照设计的相关要求,本工程共进行如下几项基坑监测工作:1、周边环境监测A、地下管线变形监测;B、基坑外道路变形监测;C、基坑外地下潜水水位监测;D、基坑外承压水水位监测;E、基坑外土体水平位移(测斜)监测;F、基坑外土体表面变形监测;G、海河堤岸变形(沉降、变形)监测;2、围护结构监测A、围护桩桩体水平位移(测斜)监测;B、围护桩桩顶变形(沉降、位移)监测;C、围护桩内、外侧水土压力监测;D、围护桩的竖向钢筋应力监测;3、支撑体系和立柱监测A、支撑轴力监测;B、钢格构柱及立柱角钢应力监测;4、其它监测A、基坑开挖过程中土体分层沉降监测;四、基坑监测点位布置1、周边环境监测A、地下管线、路面等的变形监测包括基坑监测点的布设。和路面每间隔 30 米布测断面,共约个监测点。其中海河堤岸监测点编号为HD1~HD10,而地面沉降监测点共105 个,布点数量较多,最终编号以实地布设完点位后的编号为准(详细点位见附后“地面及海河堤岸监测点位示意图)。供电管线沉降监测点编号为 GD1~GD10;路灯管线沉降监测点编号为 LD1~LD10;电信管线沉降监测点编号为 DX1~DX25(电精品文档---下载后可任意编辑力管线监测点详细点位见附后“电力管线沉降监测点位示意图”)。输水管线沉降监测点编号为 SS1~SS15;污水管线沉降监测点编号为 WS1~WS7;雨水管线沉降监测点编号为 YS1~YS15(雨污水管线监测点详细点位见附后“输排水管线沉降监测点位示意图”)。煤气管线沉降监测点编号为 MQ1~MQ40(煤气管线监测点详细点位见附后“煤气管线沉降监测点位示意图”)。沉降监测点的布设采纳铆钉嵌入法布设(如图一),首先在设点处用电钻打出 Φ1...
