悬臂法现浇梁施工

悬臂法现浇梁施工_第1页
1/11
悬臂法现浇梁施工_第2页
2/11
悬臂法现浇梁施工_第3页
3/11

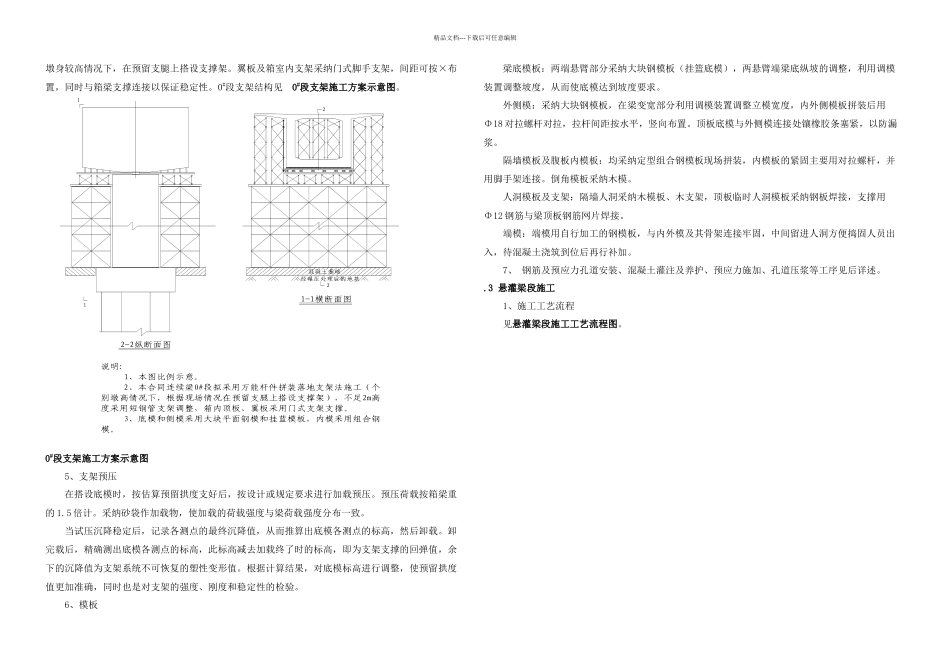

底模安装、预压、调整钢筋、模板加工、各种材料准备支架搭设平整场地、地基处理精品文档---下载后可任意编辑 施工工艺(见流程图) 操作要点.1 临时支墩、支座锁定1、临时支墩、支座锁定临时固结通过设置临时支墩和锁定支座的方式来实现。临时支墩设有厚 15~20cm 内设有电阻丝的硫磺砂浆夹层,通过电阻丝内通电融化硫磺砂浆即可解除临时支墩。在临时支墩顶底设塑料薄膜隔离层。2、结构体系的转换连续梁桥采纳悬臂施工法,在结构体系转换时,为保证施工阶段的稳定,边跨先合拢,释放梁墩锚固,结构由双悬臂状态变成单悬臂状态,最后跨中合拢,形成连续梁受力状态。施工过程中存在梁的受力结构体系转换,施工时应注意以下几点。a 结构由双悬臂状态转换成单悬臂受力状态时,梁体某些部位的弯矩方向发生转换。所以在拆除梁墩锚固前,应按设计要求,张拉一部分或全部布置在梁体下部的正弯矩预应力束。对活动支座还需保证解除临时固结后的结构稳定,如需控制和实行措施限制单悬臂梁发生过大纵向水平位移。b 梁墩临时锚固的放松,应均衡对称进行,确保逐渐均匀地释放。在放松前应测量各梁段高程,在放松过程中,注意各梁段的高程变化,如有异常情况,应立即停止作业,找出原因,以确保施工安全。c 对转换为超静定结构,需考虑钢束张拉、支座变形、温度变化等因素引起结构的次内力。若按设计要求,需进行内力调整时,应以标高、反力等多因素控制,相互校核。如出入较大时,应分析原因。d 在结构体系转换中,临时固结解除后,将梁落于正式支座上,并按标高调整支座高度及反力。支座反力的调整,应以标高控制为主,反力作为校核。.2 墩顶现浇段(0#段)施工墩顶现浇梁段(0#段)采纳万能杆件拼装落地膺架法施工,并将 0#段混凝土分两次水平分层浇筑,第一次浇筑底板及腹板,第二次浇筑顶板及翼缘板。1、工艺流程见墩顶 0#段施工工艺流程图。2、地基处理连续箱梁 0#段支架施工前,首先将桥墩 0#段处场地推平、碾压,压实度达到 95%以上。软弱地基采纳换填石灰土或砂砾,分层夯实。然后浇筑 C15 混凝土基础,以减小沉降量,同时做好地基排水,防止雨水或砼浇筑和养生过程中滴水对地基的影响。水中墩连续箱梁 0#段支架直接搭设在承台上。3、 支架设计支架设计进行膺架刚度和稳定性验算、地基允许承载力的验算、地基沉降的验算,各项验算指标符合法律规范要求后按设计图进行膺架搭设。墩顶 0#段施工工艺流程图4、支架搭设在墩身不高情况下,...
