按照工艺要求拆装发动机总成

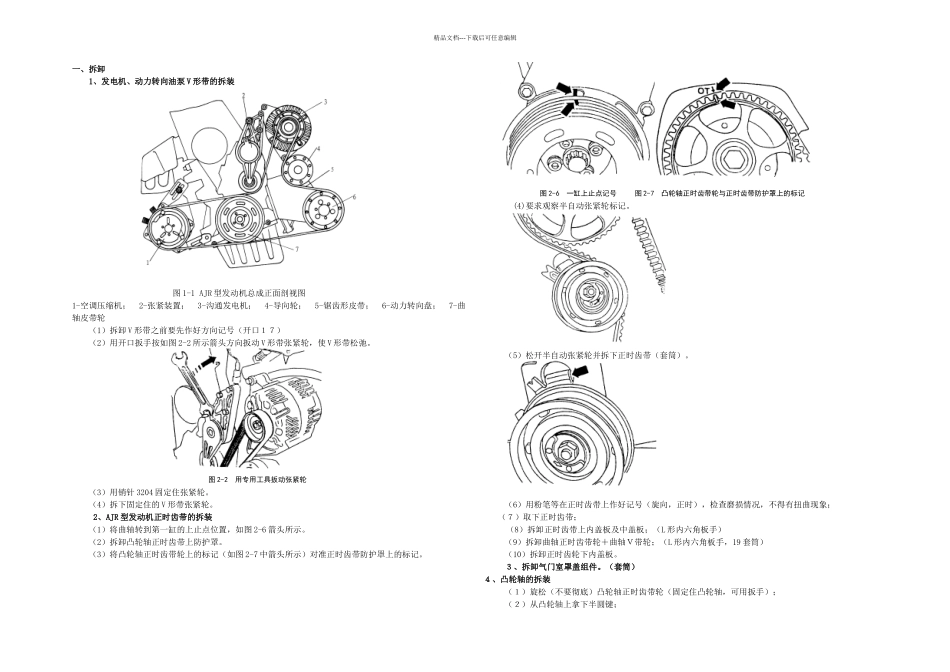

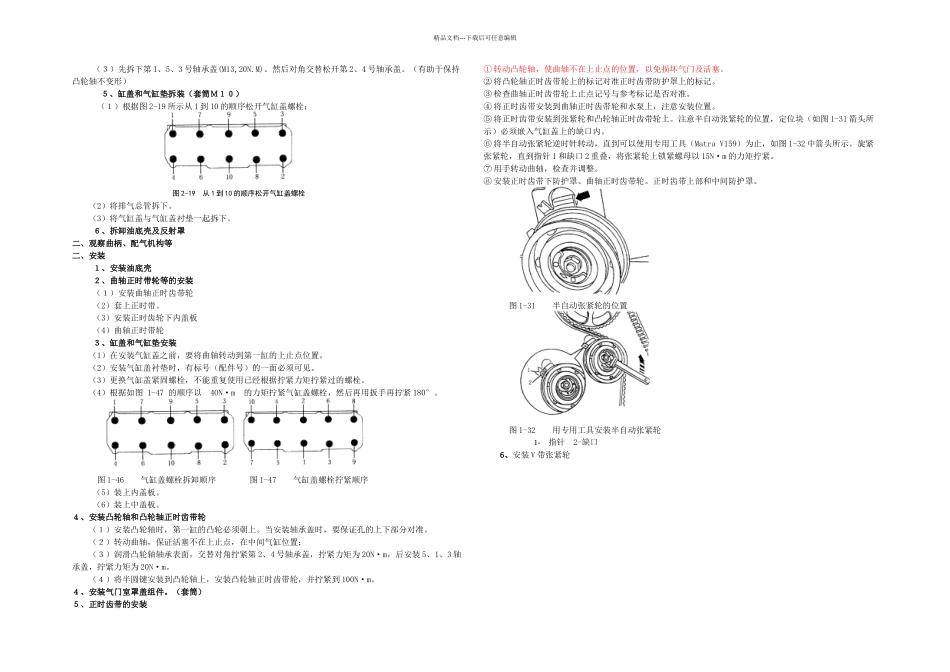

精品文档---下载后可任意编辑一、拆卸1、发电机、动力转向油泵 V 形带的拆装图 1-1 AJR 型发动机总成正面剖视图1-空调压缩机； 2-张紧装置； 3-沟通发电机； 4-导向轮； 5-锯齿形皮带； 6-动力转向盘； 7-曲轴皮带轮（1）拆卸 V 形带之前要先作好方向记号（开口１７）（2）用开口扳手按如图 2-2 所示箭头方向扳动 V 形带张紧轮，使 V 形带松弛。图 2-2 用专用工具扳动张紧轮 （3）用销针 3204 固定住张紧轮。（4）拆下固定住的 V 形带张紧轮。2、AJR 型发动机正时齿带的拆装（1）将曲轴转到第一缸的上止点位置，如图 2-6 箭头所示。（2）拆卸凸轮轴正时齿带上防护罩。（3）将凸轮轴正时齿带轮上的标记（如图 2-7 中箭头所示）对准正时齿带防护罩上的标记。图 2-6 一缸上止点记号 图 2-7 凸轮轴正时齿带轮与正时齿带防护罩上的标记(4)要求观察半自动张紧轮标记。（5）松开半自动张紧轮并拆下正时齿带（套筒）。（6）用粉笔等在正时齿带上作好记号（旋向，正时），检查磨损情况，不得有扭曲现象；（７）取下正时齿带；（8）拆卸正时齿带上内盖板及中盖板；（L 形内六角板手）（9）拆卸曲轴正时齿带轮＋曲轴Ｖ带轮；（L 形内六角板手，19 套筒）（10）拆卸正时齿轮下内盖板。３、拆卸气门室罩盖组件。（套筒）４、凸轮轴的拆装（１）旋松（不要彻底）凸轮轴正时齿带轮（固定住凸轮轴，可用扳手）；（２）从凸轮轴上拿下半圆键；精品文档---下载后可任意编辑（３）先拆下第 1、5、3 号轴承盖(M13,20N.M)。然后对角交替松开第 2、4 号轴承盖。（有助于保持凸轮轴不变形）５、缸盖和气缸垫拆装（套筒Ｍ１０） （１）根据图 2-19 所示从 1 到 10 的顺序松开气缸盖螺栓；图 2-19 从 1 到 10 的顺序松开气缸盖螺栓（2）将排气总管拆下。（3）将气缸盖与气缸盖衬垫一起拆下。６、拆卸油底壳及反射罩二、观察曲柄、配气机构等二、安装１、安装油底壳２、曲轴正时带轮等的安装（１）安装曲轴正时齿带轮（2）套上正时带。（3）安装正时齿轮下内盖板（4）曲轴正时带轮３、缸盖和气缸垫安装 （1）在安装气缸盖之前，要将曲轴转动到第一缸的上止点位置。 （2）安装气缸盖衬垫时，有标号（配件号）的一面必须可见。 （3）更换气缸盖紧固螺栓，不能重复使用已经根据拧紧力矩拧紧过的螺栓。（4）根据如图 1-47 的顺序以 4ON·m 的力矩拧紧气缸盖螺栓，然后再用扳手再拧紧 180°。图 1-46 气缸盖螺...
