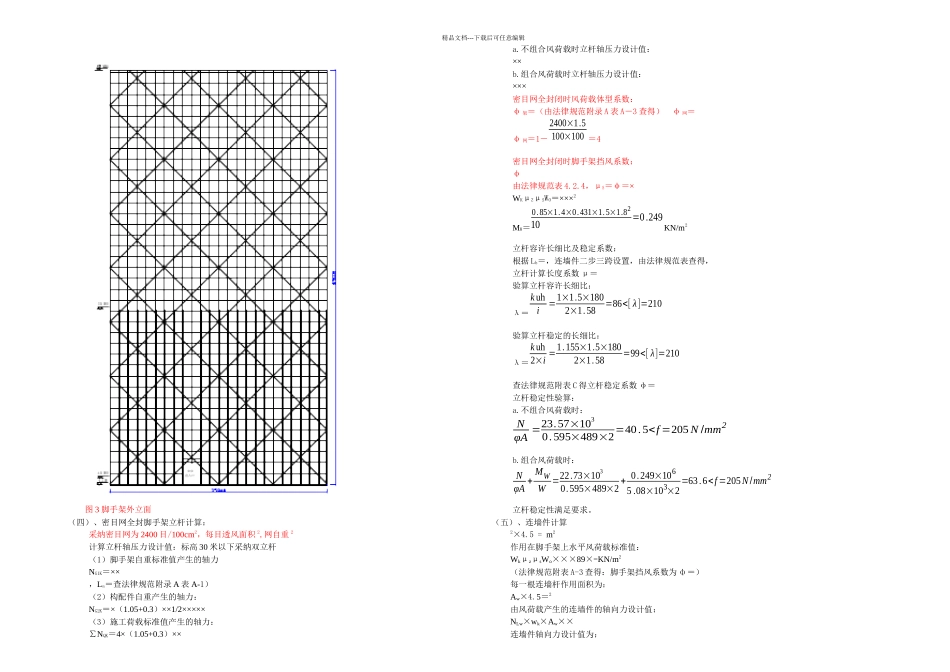

于克洲 中建七局装饰公司随着社会主义经济建设的迅猛进展和技术的进步,作为基本艺术形式之一的建筑外观也逐步丰富起来。在外装饰装修施工中常常遇到异型幕墙,使用爬架、挑架、吊篮等脚手架有时都有无法克服的影响施工的因素。笔者以一实例介绍一种异型落地扣件式钢管脚手架的设计,供大家沟通、指正。一、工程概况本工程位于河南省南阳市张衡路,南阳房地产大厦幕墙用扣件式钢管脚手架。地上十六层,幕墙最高标高,底层室内外高差 m,搭设高度为 m。本工程的特点在于主楼及幕墙垂直剖面为一外凸圆弧,如图 1 所示,其最大矢高为 m,脚手架既要满足位于圆弧上部的施工操作又要满足下部的操作要求。该异型脚手架位于外侧的为主架,内侧为副架,副架为方便装饰操作,与主架连接成一体,如图 2 所示。主架标高以下为双立杆;剪刀撑与地面夹角45 度,在主架外侧四周沿高度和宽度方向连续设置。如图 3 所示。二、施工准备1、室外散水回填土须严格分层夯实,铺设 200 厚 C15 素砼,距外立杆以外设一砖砌排水沟。2、 钢管:采纳 φ48mm×,其质量应满足现行法律规范要求,且应进行防锈处理;扣件必须满足现行法律规范要求,有裂缝、变形的严禁使用,出现滑丝的螺栓必须更换,且新旧扣件均应进行防锈处理。3、 安全网:采纳立网和平网两种,立网必须满足法律规范GB16909 图 1 异型幕墙外观 的有关要求,本工程选用 2400 目/100cm2,平网必须满足法律规范 GB5725 的有关要求。4、垫板:采纳 20#槽钢平行于墙面放置。5、竹脚手板:使用宽度不小于 60mm 的竹片和直径 5~10mm 间距不大于 600mm 拼接螺栓制造,。竹跳板与外架钢管的连接采纳 14#铁丝绑扎牢固。每块质量不大于 30kg。三、方案设计计算(一)方案设计参数由图 2 可知,此脚手架主要计算主架即可满足方案要求。立杆横距为 b=1050mm,立杆纵距 L=1500 mm;内立杆距 11 层外墙皮最远处距离 b1=400mm, 取a1=300mm;脚手架步距为 h=1800 mm;考虑便于施工,铺设 8 层竹跳板;采纳密目网为 2400 目/100cm2,每目透风面积 2,网自重 2;南阳地域风荷载为 WO=2;连墙杆按二步三跨设置,垂直距离为 H1=2h=3600 mm,水平距离为 L1=3L=4500m;在主体外侧四周立面搭设剪刀撑,由底部到顶部随脚手架的搭设连续设置。为增加脚手架横向平面的刚度,在脚手架拐角处,在东西立面内加设斜撑杆,使之成为“之”字形。架体最高 69m。(二)、横向水平杆计算...
