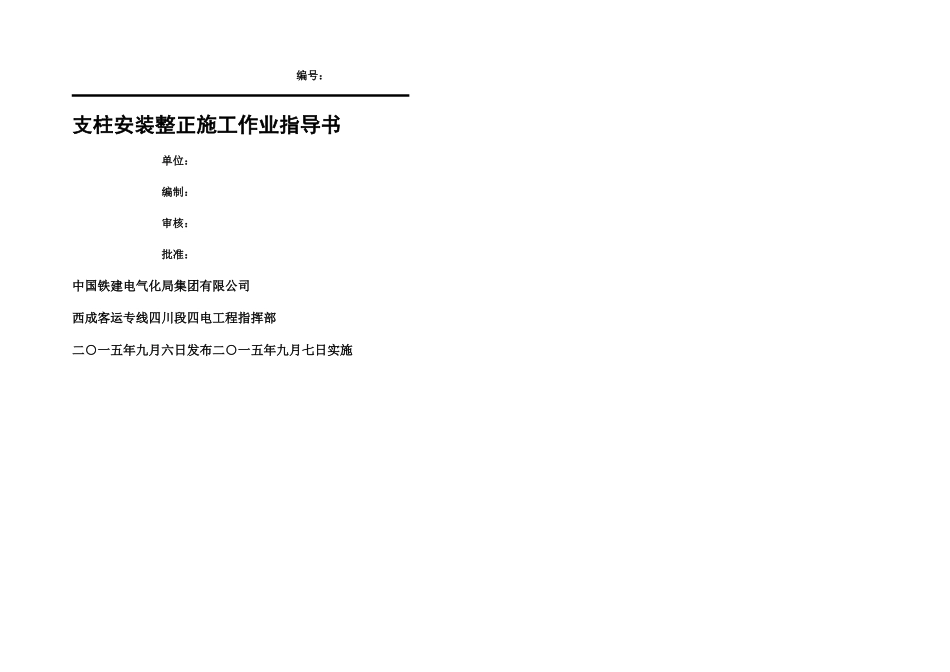

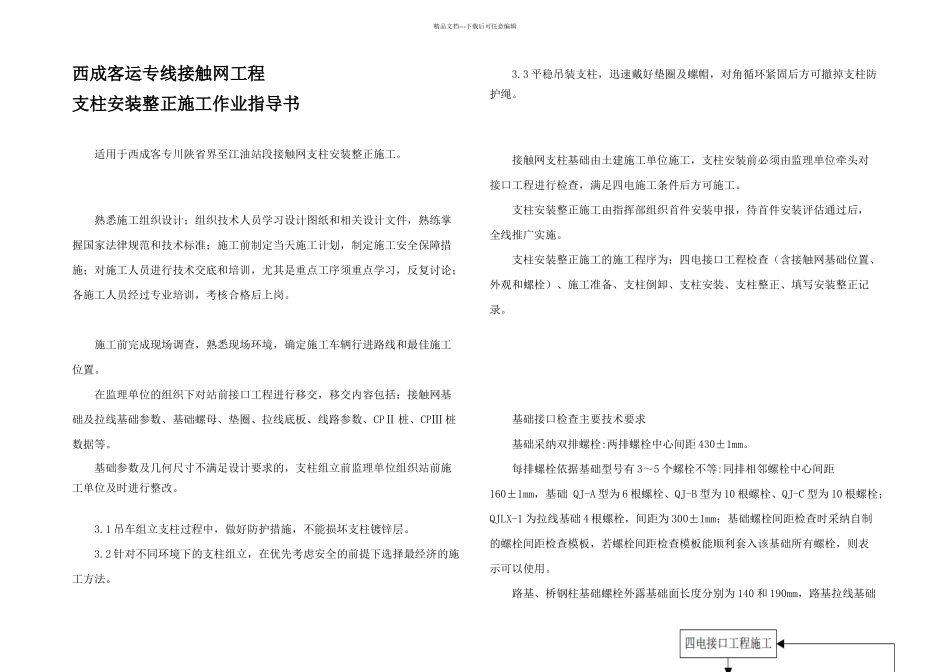

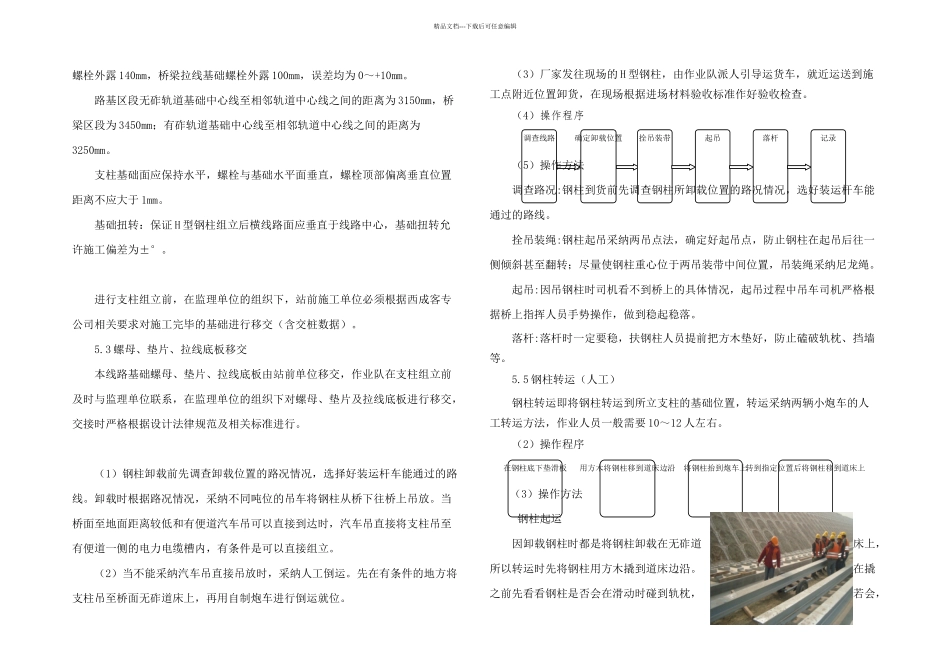

编号：支柱安装整正施工作业指导书单位：编制：审核：批准：中国铁建电气化局集团有限公司西成客运专线四川段四电工程指挥部二○一五年九月六日发布二○一五年九月七日实施精品文档---下载后可任意编辑西成客运专线接触网工程支柱安装整正施工作业指导书适用于西成客专川陕省界至江油站段接触网支柱安装整正施工。熟悉施工组织设计；组织技术人员学习设计图纸和相关设计文件，熟练掌握国家法律规范和技术标准；施工前制定当天施工计划，制定施工安全保障措施；对施工人员进行技术交底和培训，尤其是重点工序须重点学习，反复讨论；各施工人员经过专业培训，考核合格后上岗。施工前完成现场调查，熟悉现场环境，确定施工车辆行进路线和最佳施工位置。在监理单位的组织下对站前接口工程进行移交，移交内容包括：接触网基础及拉线基础参数、基础螺母、垫圈、拉线底板、线路参数、CPⅡ 桩、CPⅢ 桩数据等。基础参数及几何尺寸不满足设计要求的，支柱组立前监理单位组织站前施工单位及时进行整改。3.1 吊车组立支柱过程中，做好防护措施，不能损坏支柱镀锌层。3.2 针对不同环境下的支柱组立，在优先考虑安全的前提下选择最经济的施工方法。3.3 平稳吊装支柱，迅速戴好垫圈及螺帽，对角循环紧固后方可撤掉支柱防护绳。接触网支柱基础由土建施工单位施工，支柱安装前必须由监理单位牵头对接口工程进行检查，满足四电施工条件后方可施工。支柱安装整正施工由指挥部组织首件安装申报，待首件安装评估通过后，全线推广实施。支柱安装整正施工的施工程序为：四电接口工程检查（含接触网基础位置、外观和螺栓）、施工准备、支柱倒卸、支柱安装、支柱整正、填写安装整正记录。基础接口检查主要技术要求基础采纳双排螺栓:两排螺栓中心间距 430±1mm。每排螺栓依据基础型号有 3～5 个螺栓不等:同排相邻螺栓中心间距160±1mm，基础 QJ-A 型为 6 根螺栓、QJ-B 型为 10 根螺栓、QJ-C 型为 10 根螺栓；QJLX-1 为拉线基础 4 根螺栓，间距为 300±1mm；基础螺栓间距检查时采纳自制的螺栓间距检查模板，若螺栓间距检查模板能顺利套入该基础所有螺栓，则表示可以使用。路基、桥钢柱基础螺栓外露基础面长度分别为 140 和 190mm，路基拉线基础调查线路拴吊装带确定卸载位置起吊落杆记录在钢柱底下垫滑板将钢柱抬到炮车上用方木将钢柱移到道床边沿转到指定位置后将钢柱移到道床上精品文档---下载后可任意编辑螺栓外露 140mm，桥梁拉线基础螺栓外露...
