数字基带传输系统

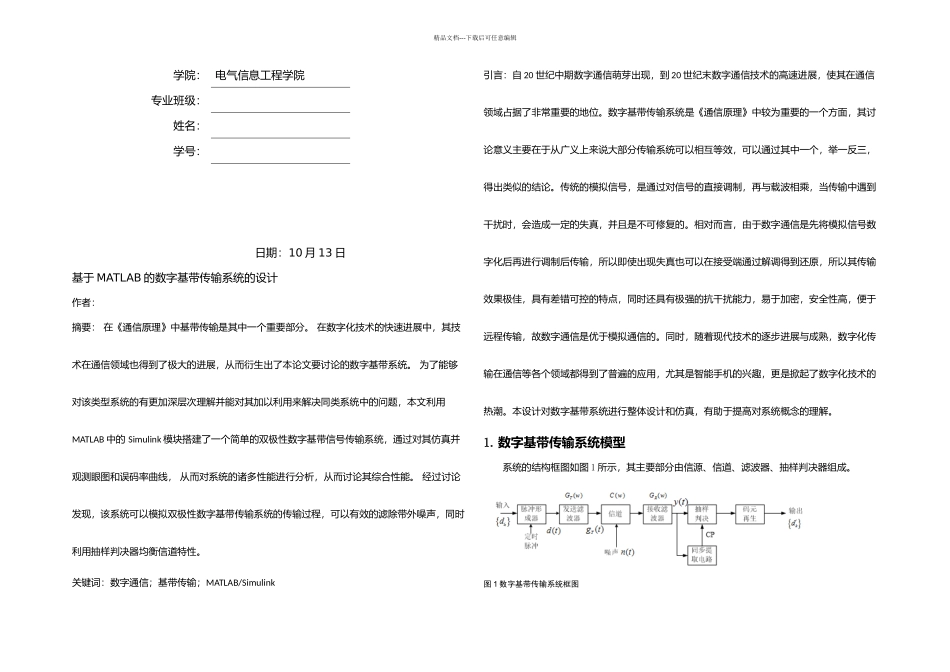

精品文档---下载后可任意编辑学院： 电气信息工程学院专业班级：姓名：学号：日期：10 月 13 日基于 MATLAB 的数字基带传输系统的设计作者：摘要： 在《通信原理》中基带传输是其中一个重要部分。 在数字化技术的快速进展中，其技术在通信领域也得到了极大的进展，从而衍生出了本论文要讨论的数字基带系统。 为了能够对该类型系统的有更加深层次理解并能对其加以利用来解决同类系统中的问题，本文利用 MATLAB 中的 Simulink 模块搭建了一个简单的双极性数字基带信号传输系统，通过对其仿真并观测眼图和误码率曲线， 从而对系统的诸多性能进行分析，从而讨论其综合性能。 经过讨论发现，该系统可以模拟双极性数字基带传输系统的传输过程，可以有效的滤除带外噪声，同时利用抽样判决器均衡信道特性。关键词：数字通信；基带传输；MATLAB/Simulink引言：自 20 世纪中期数字通信萌芽出现，到 20 世纪末数字通信技术的高速进展，使其在通信领域占据了非常重要的地位。数字基带传输系统是《通信原理》中较为重要的一个方面，其讨论意义主要在于从广义上来说大部分传输系统可以相互等效，可以通过其中一个，举一反三，得出类似的结论。传统的模拟信号，是通过对信号的直接调制，再与载波相乘，当传输中遇到干扰时，会造成一定的失真，并且是不可修复的。相对而言，由于数字通信是先将模拟信号数字化后再进行调制后传输，所以即使出现失真也可以在接受端通过解调得到还原，所以其传输效果极佳，具有差错可控的特点，同时还具有极强的抗干扰能力，易于加密，安全性高，便于远程传输，故数字通信是优于模拟通信的。同时，随着现代技术的逐步进展与成熟，数字化传输在通信等各个领域都得到了普遍的应用，尤其是智能手机的兴趣，更是掀起了数字化技术的热潮。本设计对数字基带系统进行整体设计和仿真，有助于提高对系统概念的理解。1.数字基带传输系统模型系统的结构框图如图 1 所示，其主要部分由信源、信道、滤波器、抽样判决器组成。图 1 数字基带传输系统框图精品文档---下载后可任意编辑系统的传输函数为H(ω)=GT (ω)C(ω)GR(ω)，n(t)为信道中的噪声。该系统采纳升余弦频谱特性，来减少码间串扰，使得系统频谱特性更接近于无码间串扰的基带传输系统,在此条件下 H(ω)基本可以满足奈奎斯特第一准则。H (ω )={T S,0≤|ω|<(1−α )πT ST S2 [1+sin T S2α(πT S−ω)],(1−α )πT S≤|ω|<(1+α )πT S0,|ω|≥...
