普通辐流式沉淀池的设计

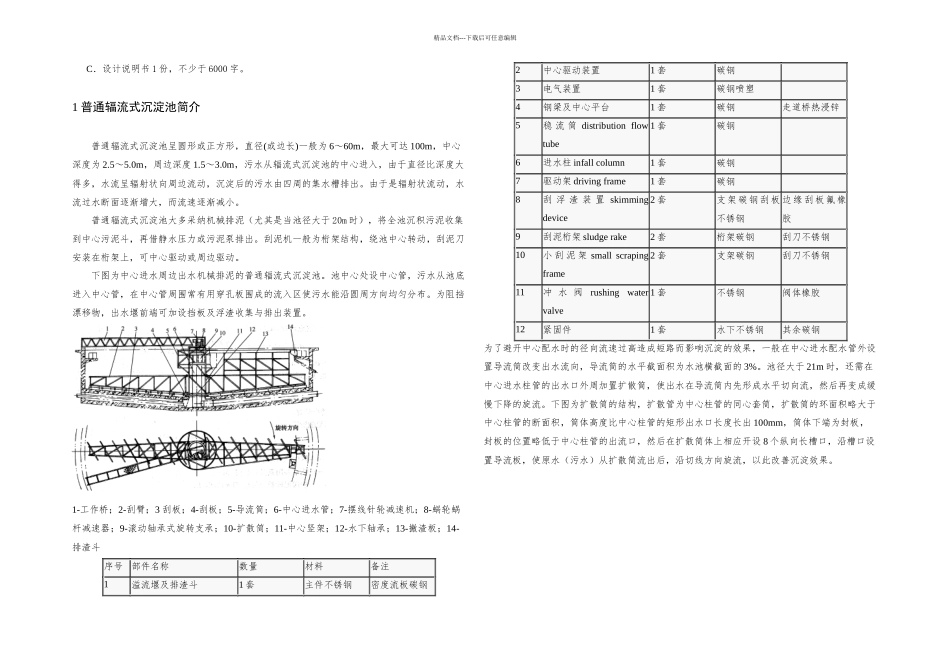

《环保设备设计及应用》课程设计 题目： 普通辐流式沉淀池的设计学院： 环境科学与工程学院年级专业： 12-环保设备班姓 名： 陈艳云、洪小云、庄煜倩学 号： 1216022103、1216022106、1216022154 二○一五年六月十日目 录设计任务及要求 11 普通辐流式沉淀池简介 2 2 沉淀池基本参数计算 3 设计参数要求 3 基本参数计算 3 中心进水管的计算 4 出水堰的计算 4 扩散筒 4 3 驱动机构设计 4 传动装置的选择 4 驱动机构选择 5 传动轴计算 6 齿轮的设计 6 4 中心传动竖架设计 8 中心传动竖架结构 8 5 刮臂和刮板设计 9 刮板 9 6 设计小结 10 7 小组分工 10 参考文献 10 成绩评定 11 附件 11 设计任务及要求(1)设计普通辐流式沉淀池，在设计过程中熟悉和掌握辐流式沉淀池的工作原理及过程。(2)根据设计任务拟订总体设计方案；按工作状态分析、计算和确定零部件的型号或主要尺寸；考虑安装、使用维护等问题进行结构设计；绘制整体装配图和零部件工作图；编写设计计算说明书等。(3)每小组学生应完成：A．整体装配图 1 张（A3 号）；B．零部件工作图不少于 3 张；精品文档---下载后可任意编辑C．设计说明书 1 份，不少于 6000 字。1 普通辐流式沉淀池简介普通辐流式沉淀池呈圆形或正方形，直径(或边长)一般为 6～60m，最大可达 100m，中心深度为 2.5～5.0m，周边深度 1.5～3.0m，污水从辐流式沉淀池的中心进入，由于直径比深度大得多，水流呈辐射状向周边流动，沉淀后的污水由四周的集水槽排出。由于是辐射状流动，水流过水断面逐渐增大，而流速逐渐减小。普通辐流式沉淀池大多采纳机械排泥（尤其是当池径大于 20m 时），将全池沉积污泥收集到中心污泥斗，再借静水压力或污泥泵排出。刮泥机一般为桁架结构，绕池中心转动，刮泥刀安装在桁架上，可中心驱动或周边驱动。下图为中心进水周边出水机械排泥的普通辐流式沉淀池。池中心处设中心管，污水从池底进入中心管，在中心管周围常有用穿孔板围成的流入区使污水能沿圆周方向均匀分布。为阻挡漂移物，出水堰前端可加设挡板及浮渣收集与排出装置。1-工作桥；2-刮臂；3 刮板；4-刮板；5-导流筒；6-中心进水管；7-摆线针轮减速机；8-蜗轮蜗杆减速器；9-滚动轴承式旋转支承；10-扩散筒；11-中心竖架；12-水下轴承；13-撇渣板；14-排渣斗序号部件名称数量材料备注1溢流堰及排渣斗1 套主件不锈钢密度流板碳钢2中心驱动装置1 套碳钢 ...
